Замена наконечников рулевых тяг на примере Рено Меган II

На схеме: рулевая рейка, тяги, наконечники рулевых тяг.

Коды оригинальных запчастей Renault на некоторые модели

• 7701474795 — левый наконечник рулевой тяги Renault Megane II
• 7701474796 — правый наконечник рулевой тяги Renault Megane II
• 485202710R — левый наконечник рулевой тяги Renault Fluence
• 485204680R — правый наконечник рулевой тягиRenault Fluence

Аналоги

• TRW JTE1060 — левый наконечник рулевой тяги Renault Megane II
• TRW JTE1061 — правый наконечник рулевой тяги Renault Megane II
• Sidem 5834 — наконечник рулевой тяги, левый Renault Megane II
• Sidem 5835 — наконечник рулевой тяги, правый Renault Megane II
• SWAG60 92 7222 — пыльник рулевой тяги Renault Megane II
• SWAG60 92 7222 — пыльник рулевой тяги Renault Megane II
• Sidem5718 — тяга рулевая Renault Megane II (левая и правая - одинаковые)

Обратите внимание, что у некоторых производителей пыльники нужно покупать отдельно. Уточняйте это у менеджеров при заказе.

По опыту владельцев Renault особо выдающихся по качеству рулевых тяг нет — все приблизительно одного качества.

Описание процесса замены наконечников рулевых тяг на примере Renault Megane II

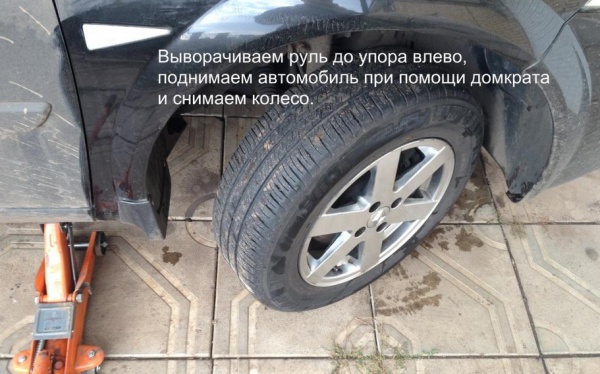

Процедуру по замене наконечников рулевых тяг или самих рулевых тяг удобнее производить на подъемнике, в данном фотоотчёте работа выполнена с помощью домкрата.

Замечания и дополнительные советы

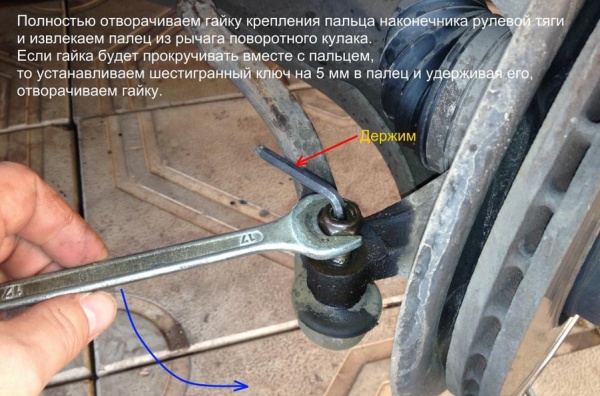

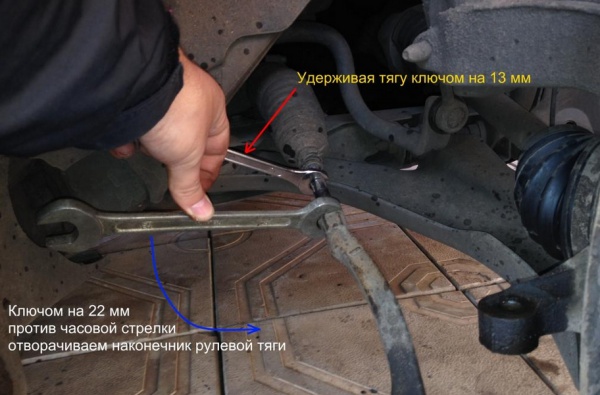

• Ключи нужны на 13, 17, 20 и 22 мм, шестигранный ключ на 5 мм
• С правой стороны немного легче, чем с левой.
• Для замены самих рулевых тяг нужен специальный съемник или удобные инструменты
• При замене наконечников можно обойтись без процедуры сход-развала (подробнее ниже)
• После замены самих рулевых тяг сход-развал необходим
• Как заменить втулку рулевой рейки и рулевые тяги

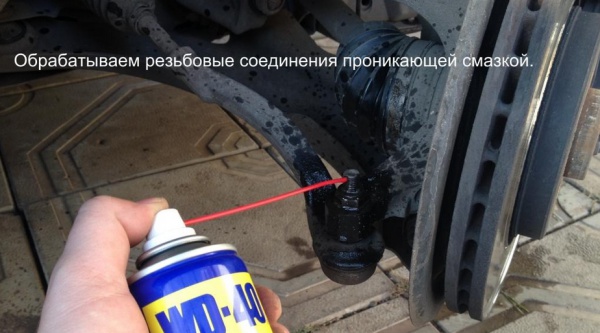

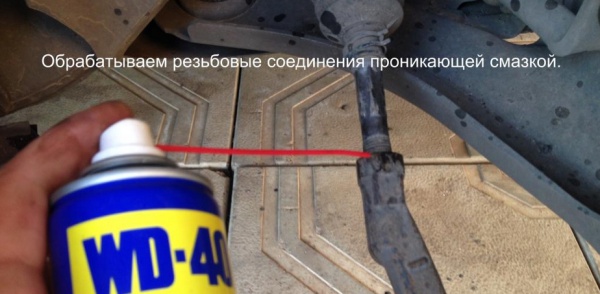

Обработайте WD-40

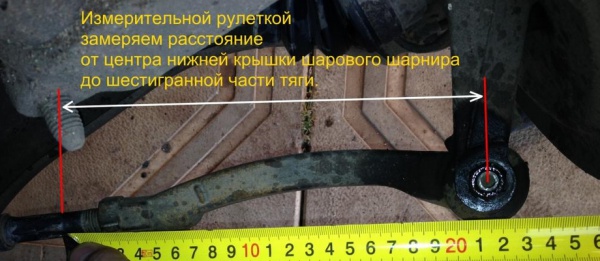

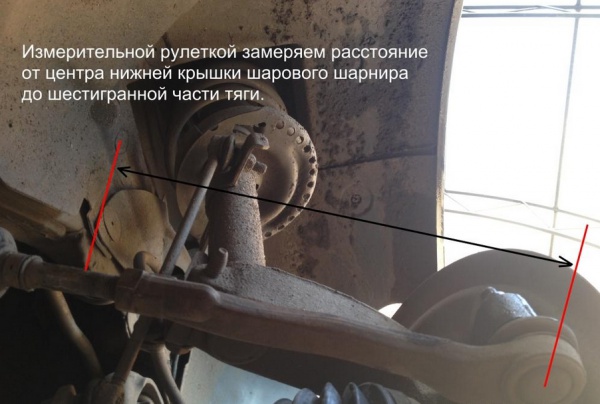

На данном этапе помечайте положение наконечника на рулевой тяге. Новый рулевой наконечник может отличаться по длине, поэтому для сохранения угла схождения колес измерительной рулеткой замеряем расстояние от центра нижней крышки шарового шарнира до шестигранной части тяги. При последующей установке нового рулевого наконечника это расстояние должно быть сохранено.

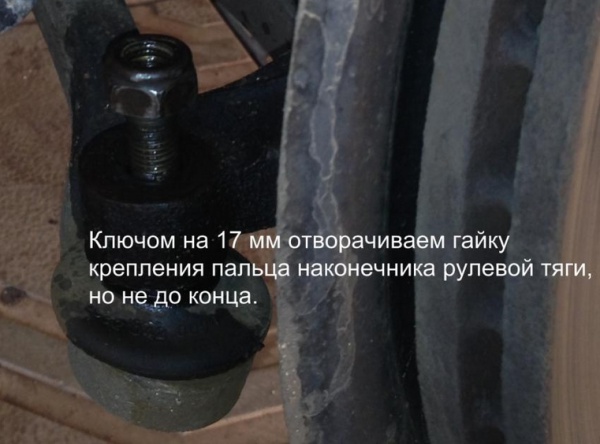

Далее ключом на 17 отверните гайку крепления не до конца, чтобы не разбить резьбу на пальце, если вы установите старые наконечники обратно, например, при замене рулевых тяг.

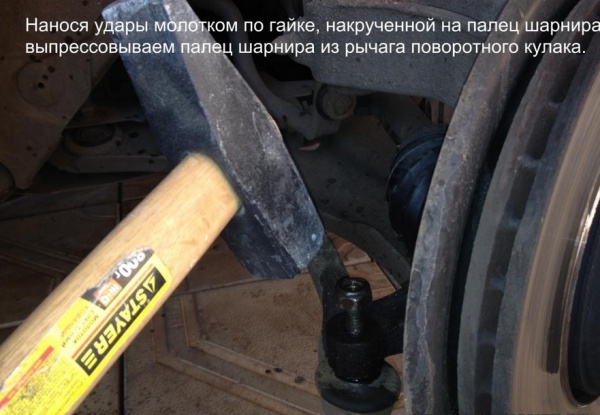

Выбиваем палец шарнира из рычага поворотного кулака.

Устанавливаем новый рулевой наконечник в обратной последовательности.

Для сохранения угла схождения колес наворачиваем новый наконечник, соблюдая то расстояние, которое вы замеряли.

Аналогичная процедура с другой стороны.

Фото: клубы Рено megane2.ru, my-megane2.ru
