​Как спрятать проводку DVR и радар-детектора

Автор
Опубликовано: 1411 дней назад (21 декабря 2016)
Блог: Megane 3 2014
0
Голосов: 0
Что понадобилось:
1) Предохранитель mini 3A. 10₽
2) Провод (ПГВА 1.0) двух цветов (красный и черный чтобы не запутаться. по 7 р за метр) 14₽
3) Болт м6х20 8₽
4) Гайка м6 2₽
5) НКИ (наконечник кольцевой изолированный)
6) Адаптер расширительный под предохранитель mini с ГСИ 45₽
7) Перчатки хб
8) Набор для пайки (канифоль, припой)
9) Паяльник 40 Вт
10) Стриппер (съемник изоляции)
11) Кримпер автомобильных клемм
12) Гаечный ключ на 10
13) Бокарезы
14) Стяжной хомут нейлоновый
15) Отвертка шлицевая (часовая)
16) Минимальный набор инструментов для разборки салона 100₽

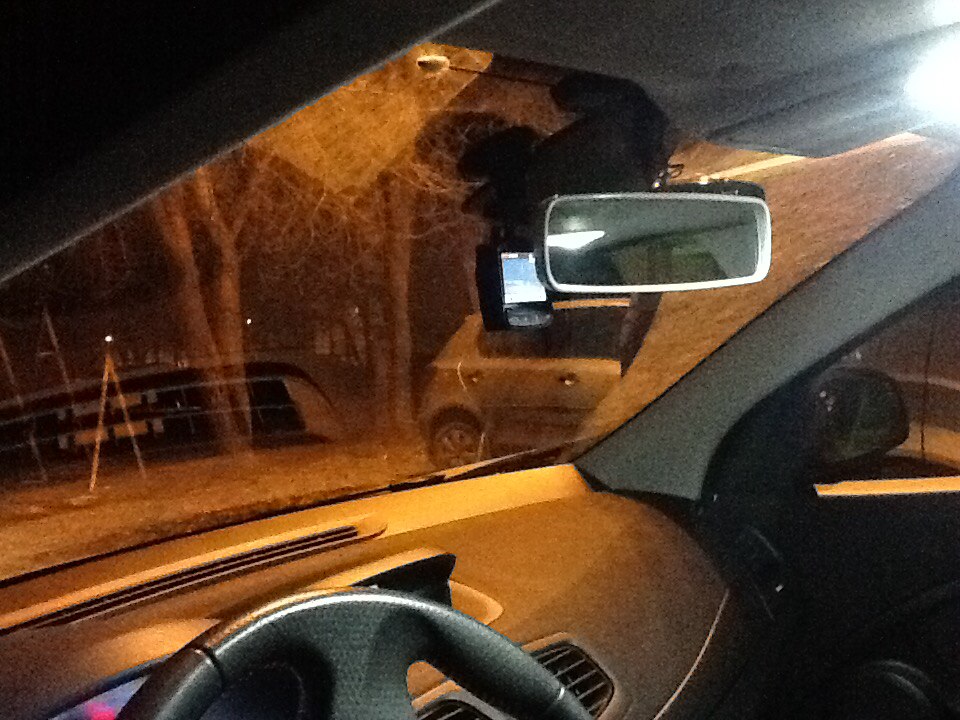

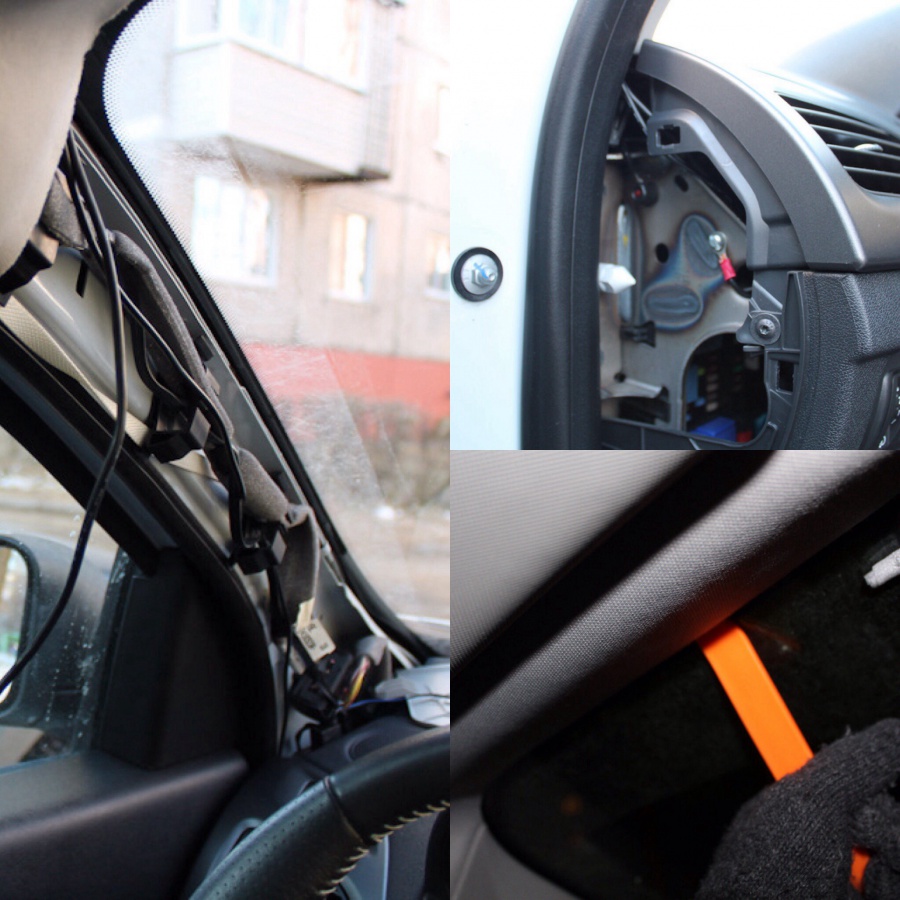

Сначала необходимо снять накладку передней стойки, отстегнув защелки со стороны двери.Далее нужно открыть боковую заглушку и вытащить блок регулировки из посадочного места.
Потом прокладываем кабель под обшивкой крыши, отогнув немного край загнутой лопаткой. Опускаем вниз по стойке рядом со штатной проводкой. Закрываем стойку и заводим кабель в панель предохранителей. Подключаем питание через адаптер.

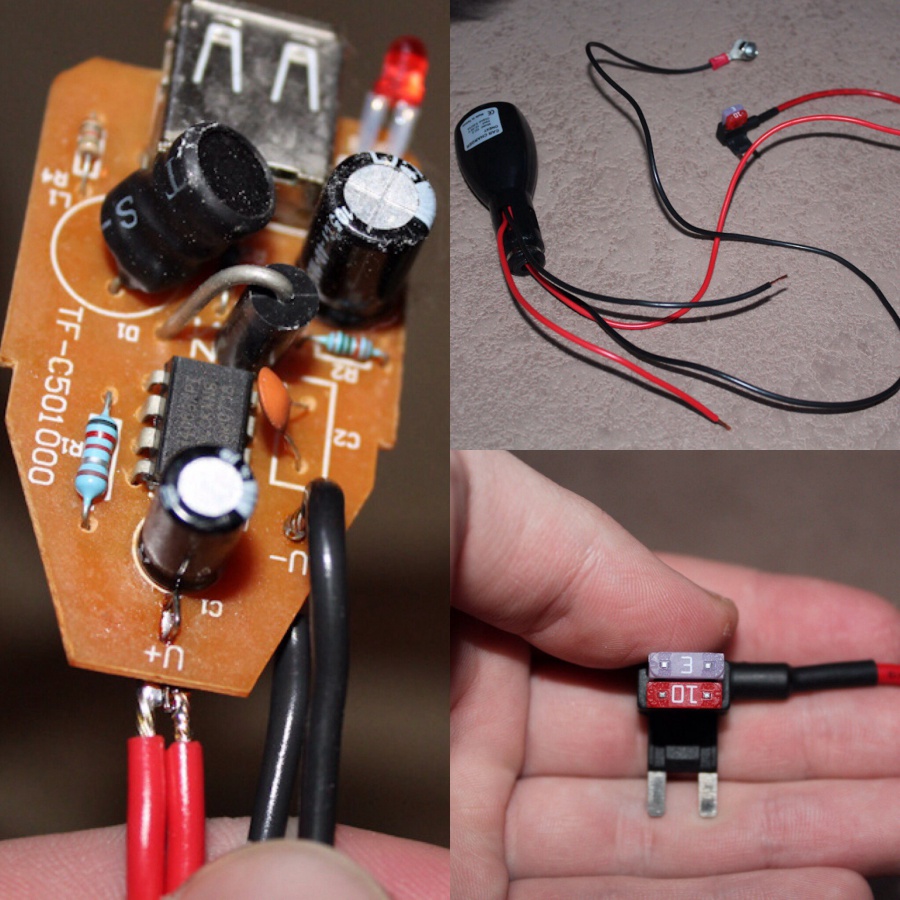

Адаптер необходимо раскрыть и припаять провода на плате, красный-плюс, черный-минус, соответственно.

Провода зачищаем стриппером -очень удобно, советую пользоваться только им.
Оставив запас проводов в 20см, красный провод обжимаем кримпером через ГСИ (гильза соединительная изолированная), а черный провод обжимаем в НКИ (наконечник кольцевой изолированный).

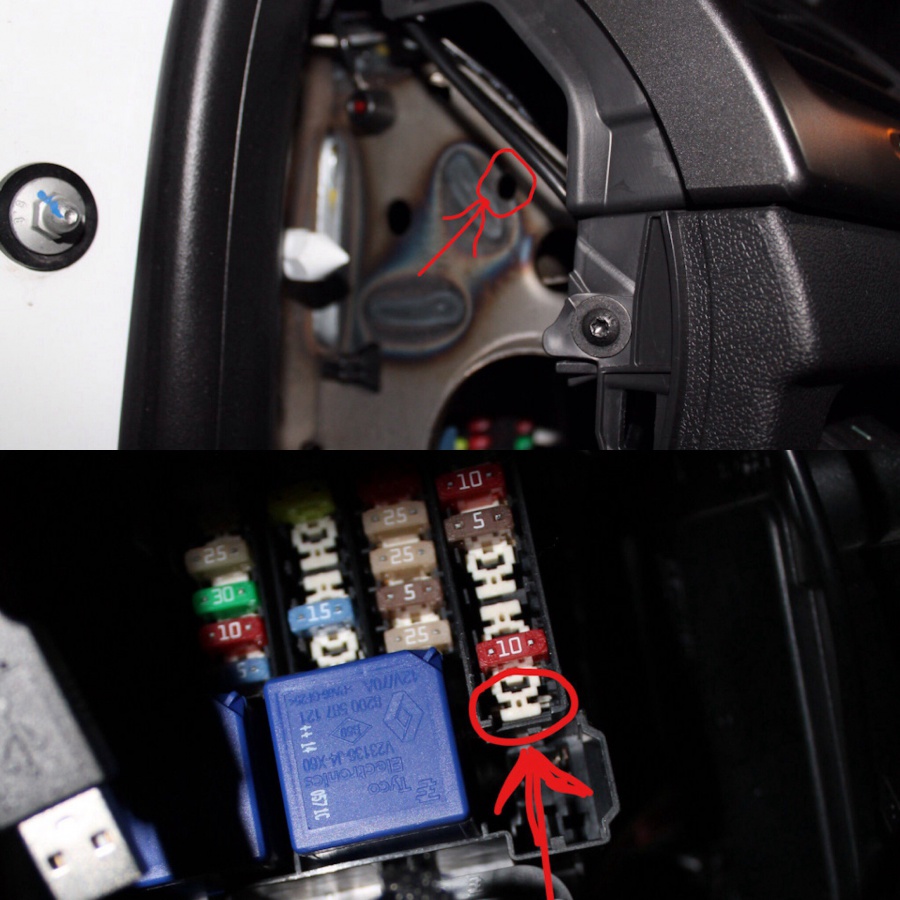

Дальше минус цепляем на корпус ( есть отличное место, где даже сверлить ничего не нужно). Скрепляем болтом НКИ и корпус, с обратной стороны затягиваем гайкой.

Предохранители номиналом 3А и 10А помещаем в адаптер.
В адаптер питания помещаем кабель от DVR , закрепляем стяжкой для прочности и избежания возможных шумов.
Закрываем боковую заглушку и возвращаем на место блок регулировки фар.
Все работы проводились в перчатках, чтобы не испачкать обшивку.
Питание (12в) радара-детектора подключаем параллельно от адаптера на usb.
Тем самым мы не нарушаем заводскую проводку и не "колхозим"над плафонами освещения салона.


Общие затраты -45₽ . Многое было дома, что-то на работе. У ОД 1300₽ за каждый кабель, из расчета 1 н/ч на кабель.
