Замена подрулевого шлейфа на Megane 2 (фотоотчет)

Симптомы:
1. Появляется треск при повороте руля в области подрулевого переключателя.
2. Очередной треск (хруст) и загорается значок Check AirBag (подушки безопасности) на панели – беременный человечек.
3. И дальше шуршание в рули при повороте руля и постоянно горящий значок Check AirBag

Разбираем.

Сняв один раз руль вы далее уже будете его снимать-ставить за несколько минут. Последовательность такая:
1. Выставляем руль в «0″. Т.е. ставим колеса ровно.
2. Если нет Renault CAN Clip, то необходимо отсоединить аккумулятор.
Я делал и без отсоединения, блокировал работу подушек clip-ом. Можно и не снимать, подушка стрельнуть не должна. Если работать не снимая клему то возможны неожиданности, при снятии подушки возможно случайное нажатие на клаксон (изнутри).
3. Разбираем кожух.

4. Снимаем подушку. Тут главное не дергать сильно – она висит на проводах.
5. Маркируем болт крепления руля. Это делается для себя чтоб знать как поставить руль (там есть штатная насечка) и до какого угла затянуть болт обратно.
6. Отсоединяем контакты земли и клаксона.
7. Снимаем медиа-джойстик.

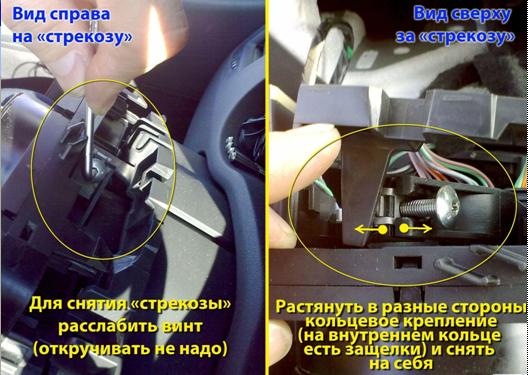

8. Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой.

9. Нужно отсоединить все колодки с проводами.

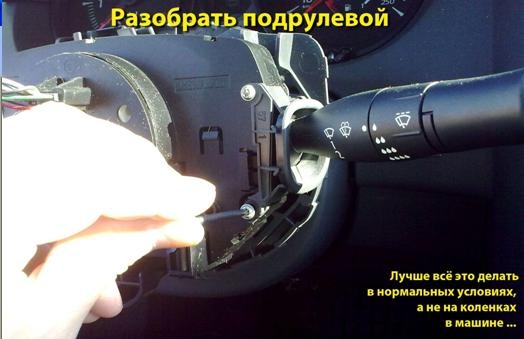

Разбираем подрулевой.

10. Откручиваем 4 винта, они держат крышки переключателя.

4. Снимаем подушку. Тут главное не дергать сильно – она висит на проводах.
5. Маркируем болт крепления руля. Это делается для себя чтоб знать как поставить руль (там есть штатная насечка) и до какого угла затянуть болт обратно.
6. Отсоединяем контакты земли и клаксона.
7. Снимаем медиа-джойстик.
8. Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой.

9. Нужно отсоединить все колодки с проводами.

Разбираем подрулевой.

10. Откручиваем 4 винта, они держат крышки переключателя.

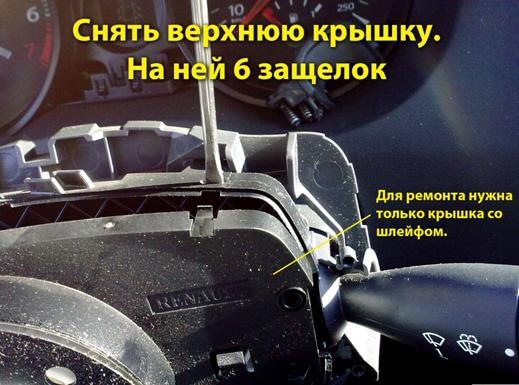

11. Снимаем верхнюю крышку

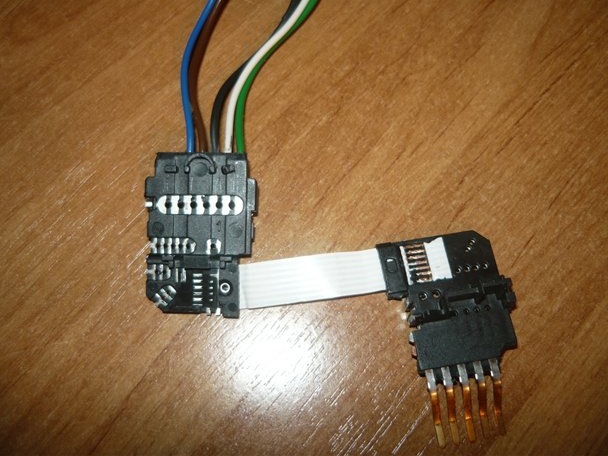

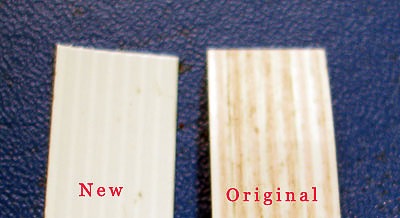

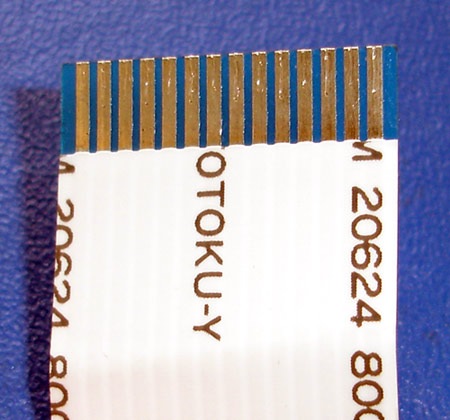

12. Снять разъем со шлейфом.Если остаток шлейфа больше 50см. то можно использовать его. Если меньше то тогда ищем подходящий на замену. Еще один ньюанс, если ваш шлейф сильно помят (пожеван) – лучше искать новый. Ищем старый принтер, сканер в них обычно есть длинный шлейф. Он может быть больше по кол-ву жил

но это не проблема, их можно обрезать, главное это длина

Важные моменты при пайке!
1. Зачищать такой шлейф лучше разогретым резаком – соскабливать полимер. Если не лудится канифолью – прогреваем на таблетке аспирина. Или отнести в пайку где ремонтируют мобильные телефоны.
2. Не забываем правильное расположение

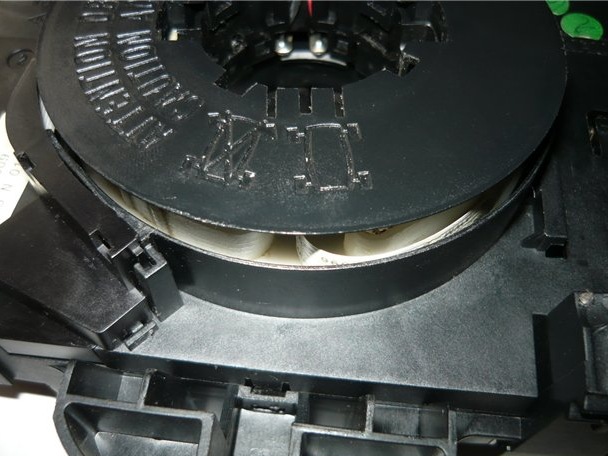

Теперь немного остановимся на том почему рвется шлейф. Не буду говорить про криворукий сервис. Основной причиной является износ пластиковых деталей подрулевого и в итоге мы получаем вот это:

Как нам от этого избавиться?
Есть несколько способов, сам я делал по 2-му. ИХМО более правильно и надежней.

1.

2.

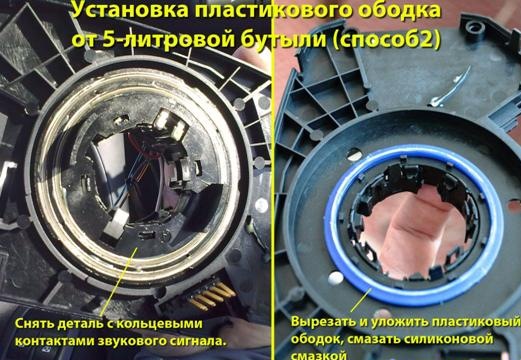

Да-да ручка от 5-ти литровой пластиковой бутылки идеально подходит.
Главное ее нужно будет срезать до толщины примерно 3-4 мм, лучше резать по чуть чуть и постоянно примерять, так не ошибетесь точно.
Если выбрали 2-й вариант не забываем хорошенько смазать видную часть силиконовой смазкой. Ей же смазываем шлейф.
В принципе все можно собирать.
Если причина была именно в обрыве/переломе шлейфа то на панели приборов «беременный» человечек погаснет(значок Check AirBag).

P.S. Фото не мои, когда ремонтировал лень было фоткать. Благо есть люди с такими же проблемами
которые умеют пользоваться фотоаппаратом :)
Особо хочу отметить ibar c www.megane2.ru

Для удобства залил инструкцию одним файлом на файлообменник depositfiles.com/files/vpd1juqjn

Выражаем благодарность за отчет пользователю drive2.ru - velby
