Подключения питания видеорегистратора к плафону освещения

5 / 1 голос
Категории: электрика
  • Файлы
  • Двигатель

Вариантов подключения питания видеорегистратора (или других устройств) много.

Рассмотрим простой способ подключения питания видеорегистратора к плафону освещения на примере Renault Megane II

Протягиваем провод видеорегистратора под обшивкой потолка.

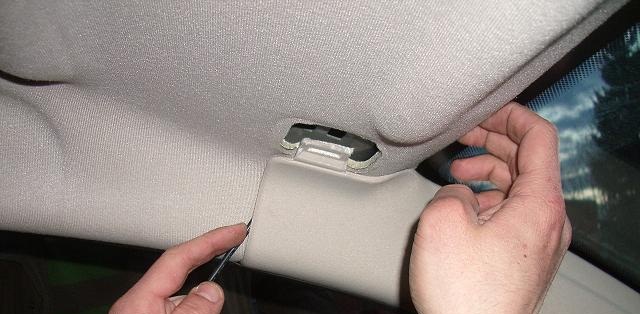

Для этого требуется снять солнцезащитные козырьки Мегана.

Козырьки снимаются просто, отстегиваются пластиковые защелки, откручиваем крепление и снимаем.

Под обшивку проталкиваем провод от видеорегистратора или парктроника

В случае с парктроником управляющий провод придется протянуть под обшивкой боковой стойки, снимать ее не нужно, просто протащить под ней провод

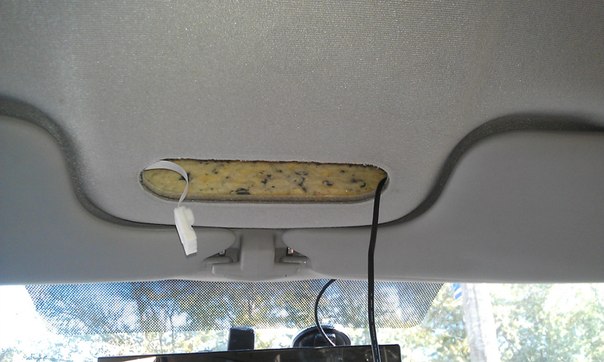

Снимаем плафон.

В случае с видеорегистратором тянем провод к плафону для подключения питания. Нам нужен белый разъем.

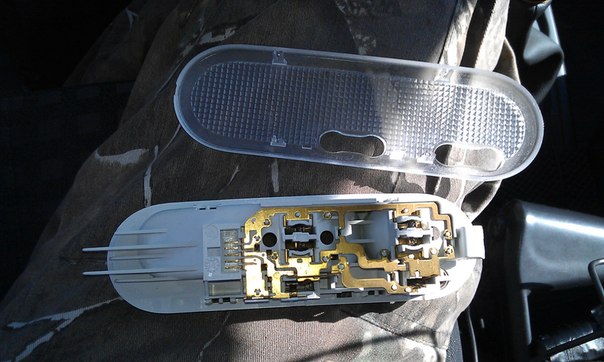

Внутренности плафона освещения Megane II

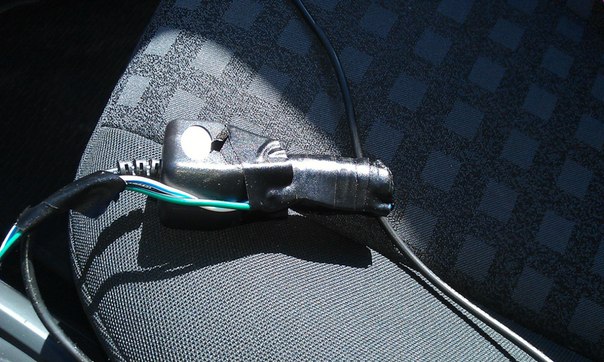

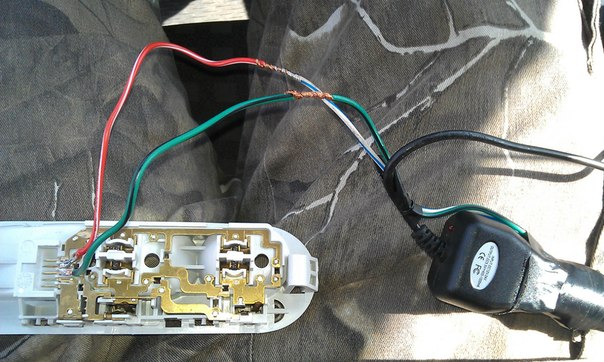

Провода можно не обрезать, а присоединить к штекеру от регистратора

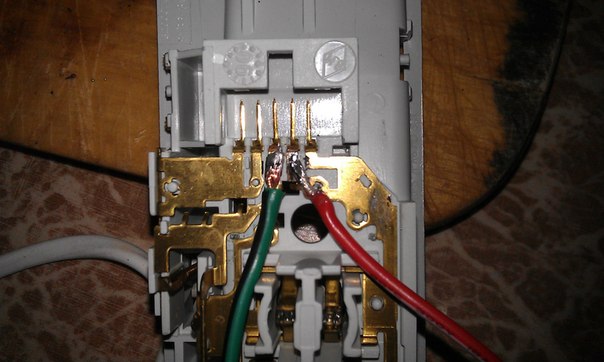

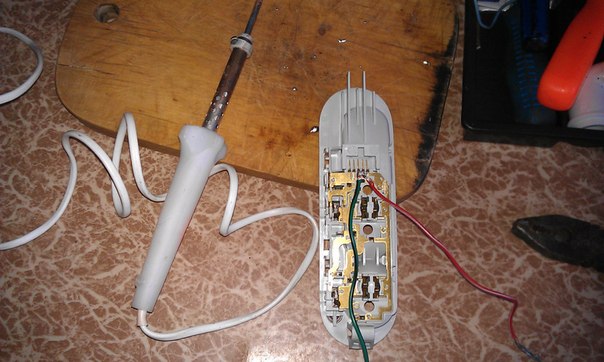

Припаиваем плюсовой и минусовой провод к разъемам плафона (заранее лучше убедится с помощью тестера)

В случае с Меган 2 разъемы на фото (красный-плюс, зеленый-минус)

(заранее лучше убедится с помощью тестера) НЕ ЗАБЫВАЕМ ПРО ПОЛЯРНОСТЬ.

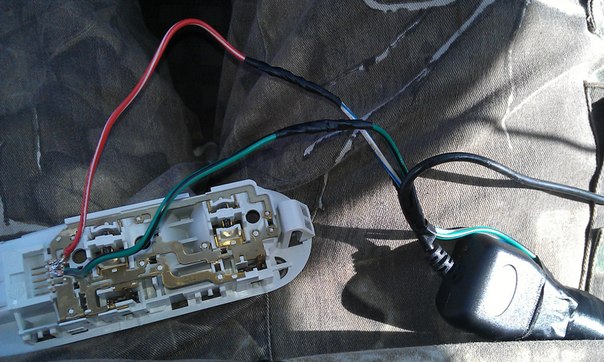

Изолируем провода. Собираем всю конструкцию

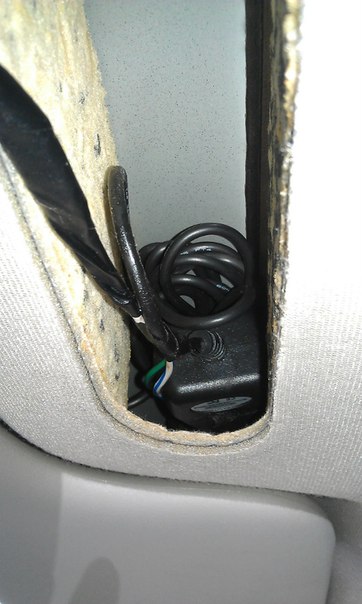

Прячем под обшивкой

Материал: Сергей (Megane2.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

Поделиться:
Комментарии (14)
ra30r # 21 февраля 2014 в 12:36 0
я смог аккуратно пропихать кабель без разбора, спасибо за ману.
andrej # 5 мая 2014 в 12:37 0
классно вышло спасибо
nav # 24 декабря 2014 в 22:06 0
Спасибо большое...очень красиво! но очень сложно, можно и проще.
алекс # 24 января 2015 в 16:04 0
Как проще? подскажите пожалуйста.
Renault Driver # 24 января 2015 в 16:08 0
если просто провод под обшивкой протащить и запитать, например, от прикуривателя
Андрей # 5 сентября 2015 в 18:33 0
Такой способ сейчас использую (провод от регистратора под обшивкой и в прикуриватель). Но у него есть все же минусы. Возле прикуривателя провод все равно так и болтается.
В добавок, прикуриватель остается всегда занятым, что не очень удобно. Можно найти еще применения ему.

А вариант из статьи очень эстетичный. Единственный вопрос в том, выдержит ли провод до плафона (предохранитель) дополнительную нагрузку
Сергей М # 27 января 2015 в 22:38 0
Чтобы регистратор автоматически включался, питание должно появляться при включении зажигания. На плафоне питание есть кажется всегда.
При таком подключении, наверно, придется включать регистратор вручную.
Андрей # 5 сентября 2015 в 18:37 0
В не совсем правы. Все зависит от машины. На Renault Megane 2, к примеру, на плафон питание не подает после закрытия машины с карты. Начинает подаваться при открытии машины с карты.

Таким образом, аккумулятор не разрядится в любом случае. Когда вы начинаете пользоваться авто - включается, когда перестаете - выключается. Причем, даже при автоматическом отключении зажигания (20мин) видеорегистратор какое-то время будет питаться, пока машина не будет окончательно закрыта.
Витя # 19 февраля 2015 в 00:15 0
На лафоне получается что всегда есть питание, это значит что регистратор всегда надо будет в ручную включить??
Андрей # 5 сентября 2015 в 18:38 0
Не совсем так. Читайте выше мой ответ Сергею М. прям над Вашим вопросом.
Виктор # 1 апреля 2015 в 21:12 0
На плафоне питание есть, когда машина открыта!!!А если машину ставишь на сигналку, то и питание с плафона выключается!!!!!!
Андрей # 5 сентября 2015 в 18:38 0
Все верно. Я про это же самое выше писал, но чуть поподробнее =)
эмануил # 4 февраля 2016 в 11:04 0
а зачем адаптер прикуривателя туда пихать?не проще ли провода спаять или вообще USBишную фишку сделать?
Андрей # 17 июня 2016 в 18:06 0
Адаптер который в прикуривателе 5вольт на регер даёт..
