Замена ламп подсветки центральной панели Renault Megane 2

4.5 / 2 голоса
Категории: электрика
  • Файлы
  • Двигатель

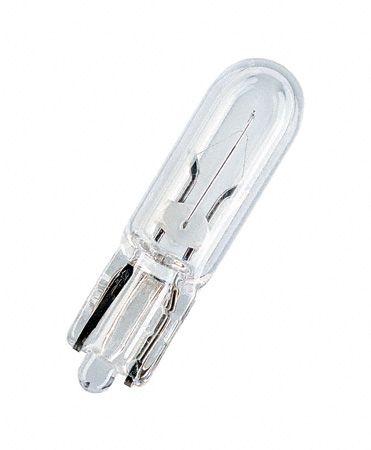

Для замены ламп подсветки в этом блоке потребуются две бесцокольные лампы

тип лампы: W1.2W



Для начала работы снимаем магнитолу, если она штатная, то смотрите инструкцию

как снять штатную магнитолу Renault Megane 2

Далее снимаем лоток под магнитолой, он на защелках вынимается достаточно просто.

Снимаем верхнюю панель на панеле с дисплеем. Для снятия панель нужно просто приподнимать вверх от себя.

Убираем крышку диагностического разъема (внизу где прикуриватель), можно поддеть плоской отверткой.

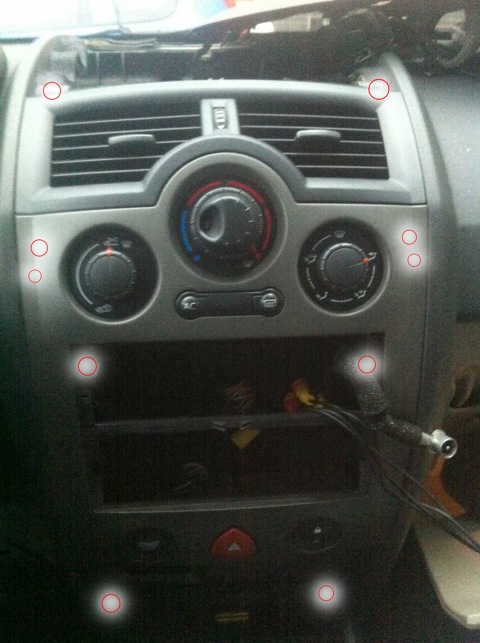

Открывается следующая картина, на фото отмечены места десяти шурупов, которые нужно открутить:

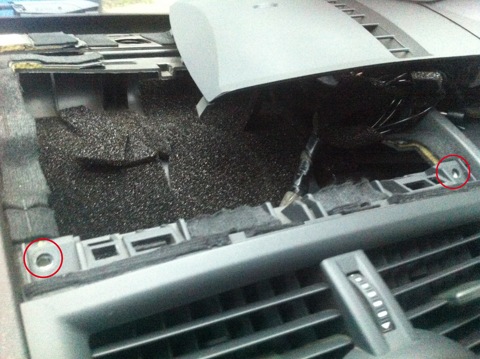

два сверху

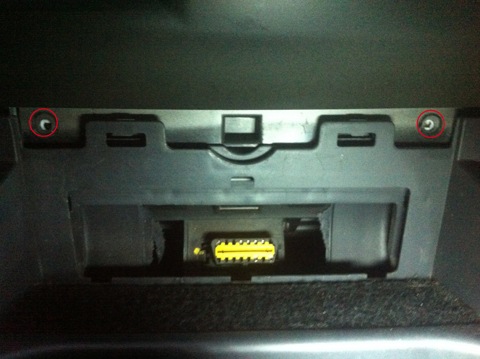

Два над диагностическим разъемом

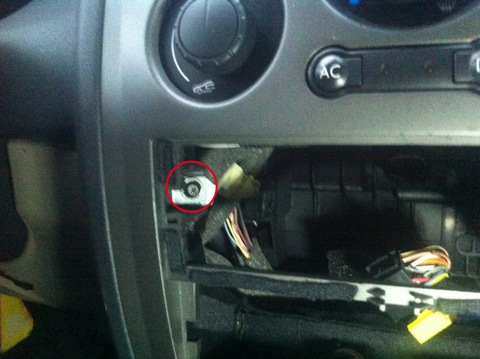

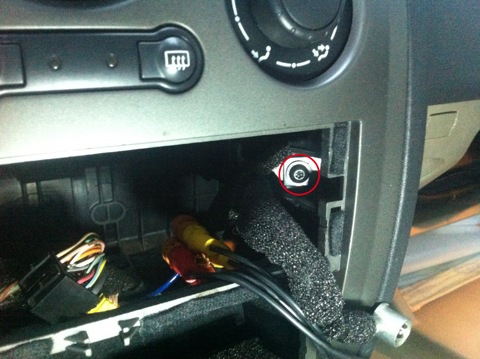

Два в отсеке магнитолы

Далее снимаем эту центральную декоративную панель, она на защелках по всему периметру.

!!! Снимайте аккуратно, поочередно отщелкивая каждую защелку, далее подденьте панель вверх.

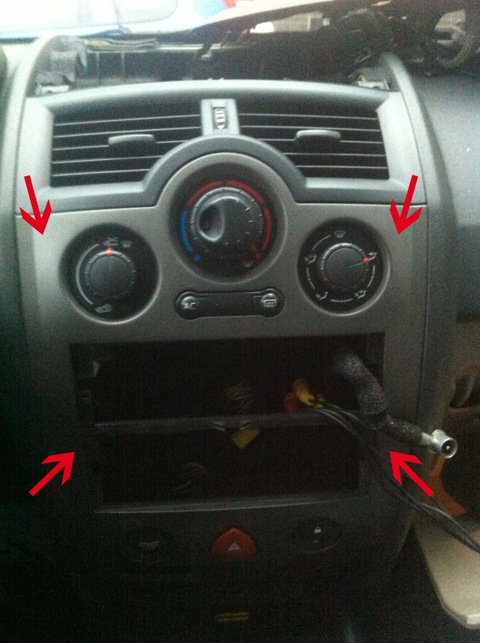

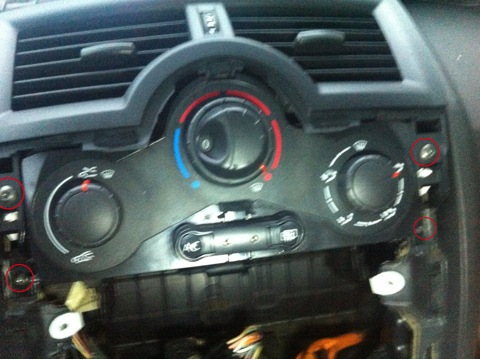

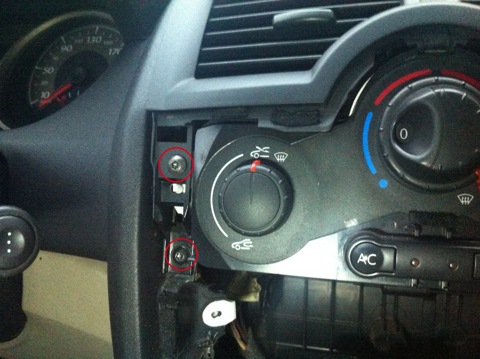

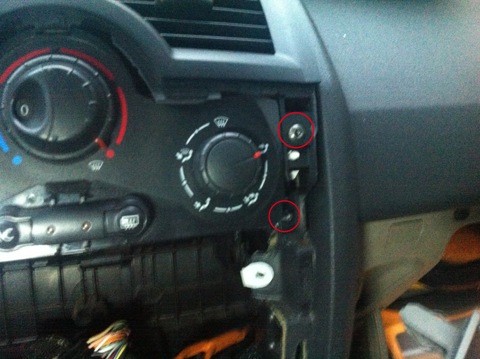

После снятия панели открывается такой доступ к остальным четырем шурупам.

Важно! Верхние и нижние разные. Не забудьте это при обратной сборке.

Далее снимаем воздуховод и блок управления печкой

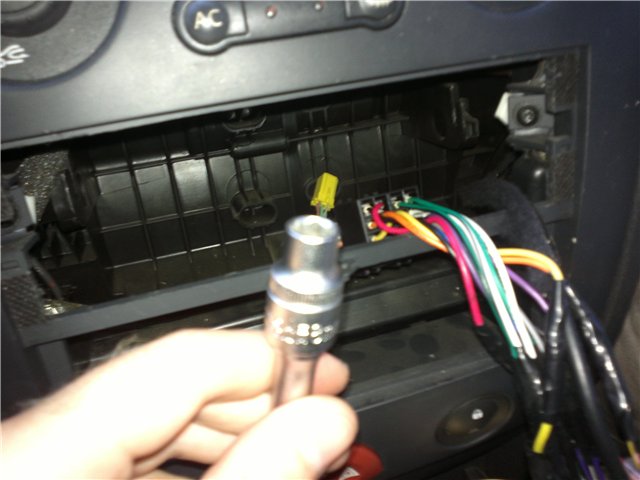

С обратной стороны блока есть хитрый доступ к лампам подсветки, чтобы не разбирать блок управления их можно достать трубчатым ключом на 8 (подойдет и головка на 8) или плотной резиновой трубкой. Можно попробовать толстым пинцетом или плоскогубцами.

На практике есть случаи замену ламп только через карман под магнитолой, т.е. вообще ничего не разбирая.

Но это сложно и требуется отличная сноровка.

Если вообще никак не получается, то придется разбирать блок. Будьте аккуратны.

Для этого нужно снять крышку с блока управления печкой. Перед этим поставьте все регулировки на крайние положения и запомните положения.

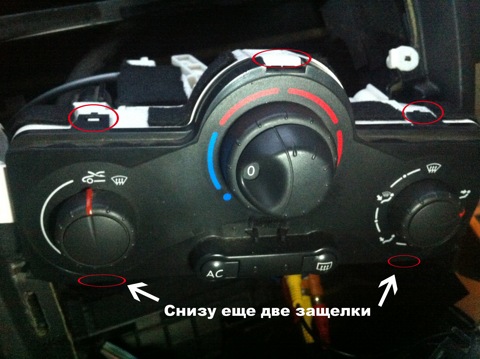

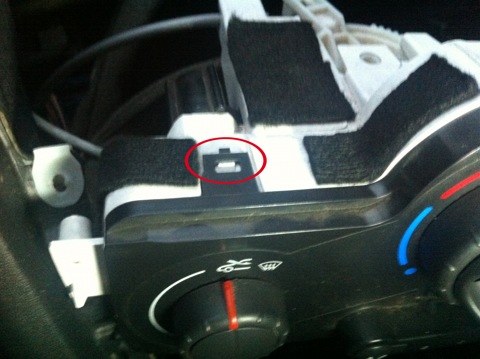

Берем в руки блок управления печкой, видим 5 защелок и две направляющих

Отцепляем 5 защелок. 3 сверху и 2 снизу

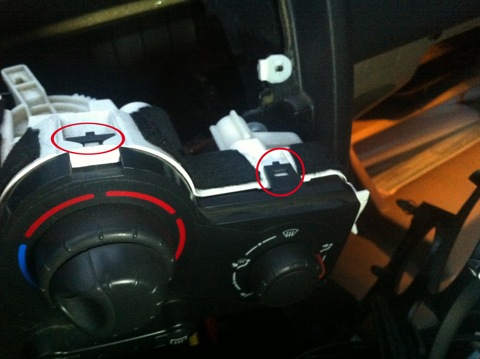

Слева

Справа

Далее, ОСТОРОЖНО снимаем крышку, потому что там много незакрепленных деталей и пружин и вы можете их потерять.

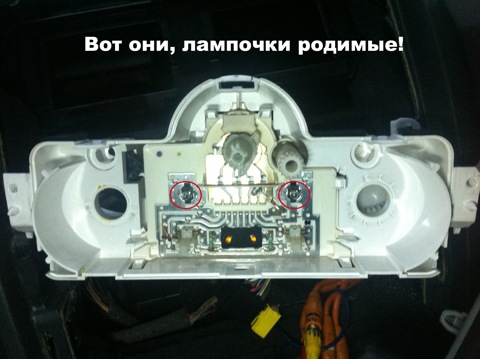

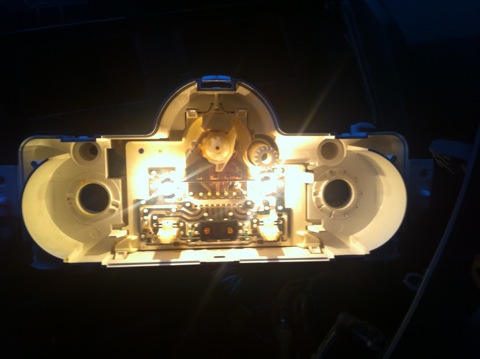

После того как сняли крышку открывается доступ к лампам освещения блока

Лампы бесцокольные, просто потяните на себя.

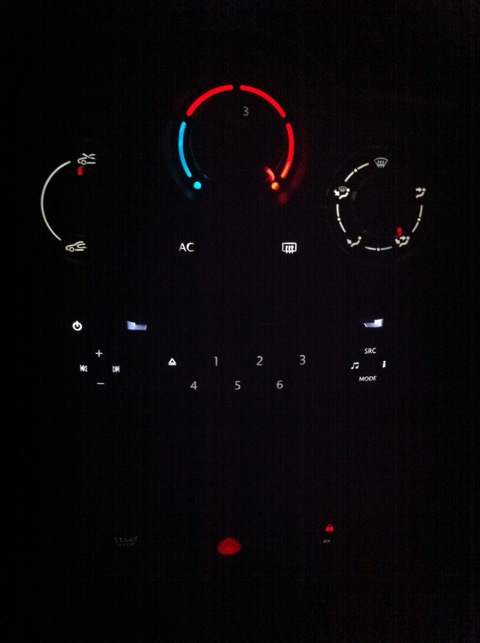

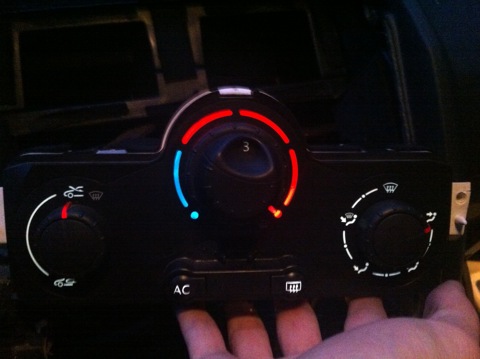

Вставляйте новые лампы, включайте габариты и проверяйте работу подсветки.

Рекомендуем ставить именно лампочки, а не светодиоды, т.к. последние имеют очень узкую диаграмму излучения

При надевании крышки на блок очень важно внимательно попасть во все пазы крутилок.

Далее сборка в обратном порядке.

Материал предоставлен пользователем Drive2.ru Otec-tereza

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

Поделиться:
Комментарии (4)
Нептун # 30 августа 2013 в 14:59 +1
Год ездил без подсветки панели кондиционера smile
Хочу отметить, что лучше всего устанавливать именно лампочки, а не светодиоды (проверено), т.к. последние имеют очень узкую диаграмму излучения света и "бьют" мимо световодов, которые равномерно подсвечивают все элементы панели. Единственный вариант на светодиодах это букет из 3 или 5 штук которые распаяны по всем сторонам, но и стоит это удовольствие в районе 100р за штуку, в то время как лампочка - 8р. hoho
Нептун # 30 августа 2013 в 15:11 0
И еще поделюсь опытом разборки. После того как вы отделите блок управления кондиционера от тросиков и шины управления, то не надо его разбирать. Сзади, как написано в статье есть посадочные местастаканчики куда устанавливаются лампочки, выкручиваются они толстым пинцетом или плоскогубцами. Если отщелкивать переднюю панель самого блока, то даже если у вас ничего не вылетит (например подпруживаниющий механизм боковых переключателей), то вы как минимум заработаете геморрой по совмещению зубчатого механизма каждого регулятора.
Renault Driver # 30 августа 2013 в 15:48 +1
Спасибо, информация частично добавлена в статью!
Артем # 20 июля 2014 в 20:20 0
Я сделал все гораздо проще!! Снял магнитолу. Взял маленькую головку на 8 и маленький удлинитель на головку. Подлез ссади к блоку вытащил при помощи головки лампочки с цоколем. поменял лампу и вставил обратно тоже при помощи головки. на все про все ушло минут 15.
