Снятие генератора на Renault Megane 2 1.9dci

5 / 1 голос
Категории: электрика
  • Файлы
  • Двигатель
  • Объем двигателя: 1.9dci (л)
  • Модель автомобиля: Megane 2

1. Снимаем бампер. Про то как его снимать подробно расписывать не буду.

(На бензиновом моторе снятие бампера не требуется)

2. Снимаем минусовую клемму с АКБ. Ключ или головка на 10.

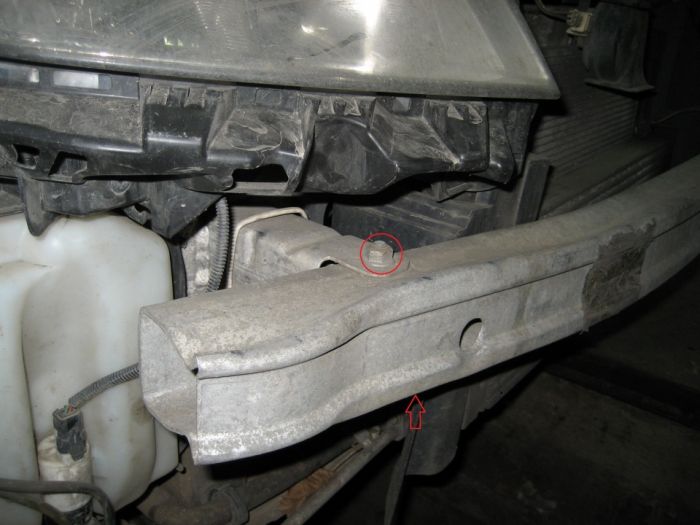

3. Снимаем усилитель. 2 болта с гайками на 16.

4. Снимаем пластиковые кожухи.

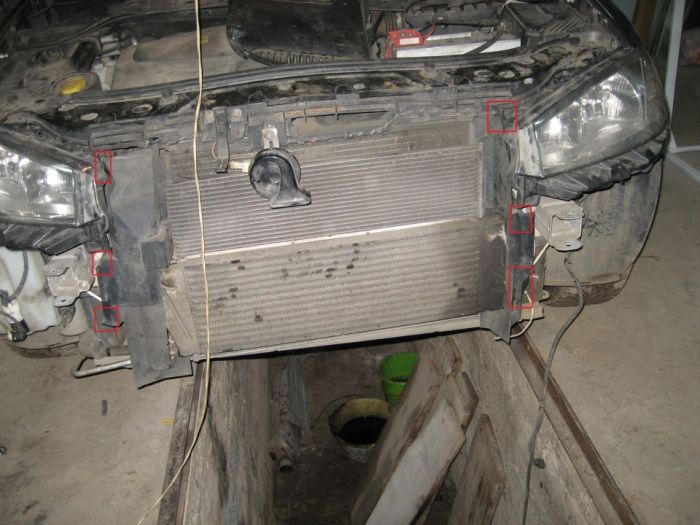

Точки где они держаться я пометил на фото.
Нужно просто аккуратно их вытянуть. Первый раз будет сложно.

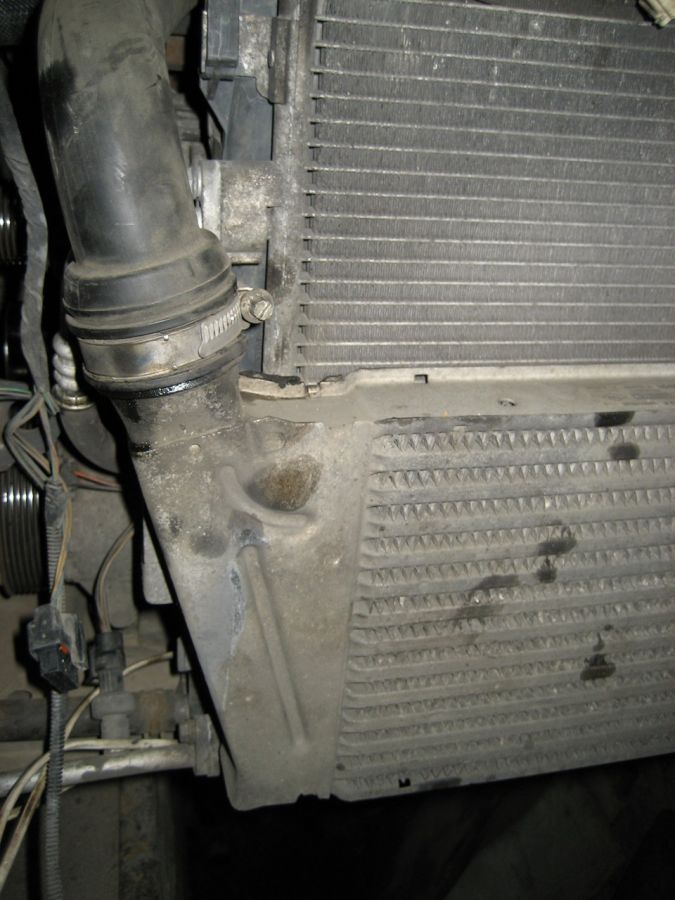

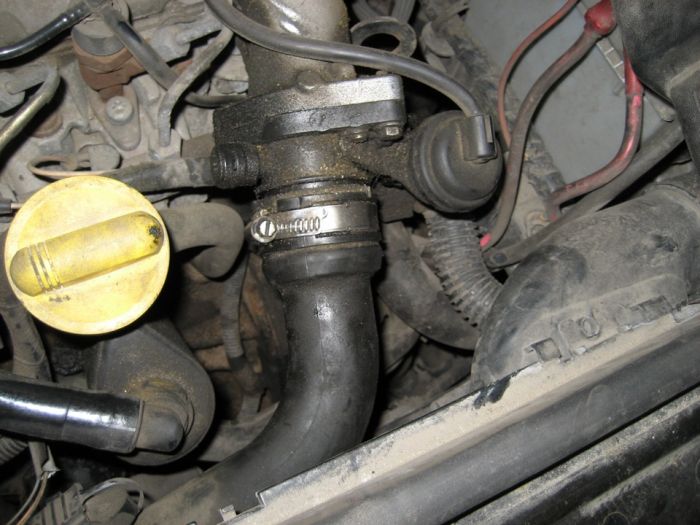

5. Снимаем патрубок с интеркулера.

Тут понадобится или головка на 7 или плоская отвертка, кому как удобней. Нужно разжать хомуты в двух местах и снять его.
Не забываем снять разъем датчика наддува, он находится примерно по середине патрубка.

6. Снимаем фары, дабы не повредить их крепления и чтобы они нам не мешали.

Для этого нам понадобится торкс 25 или 30(пишу по памяти)

Нужно открутить по 3 винта с каждой фары.

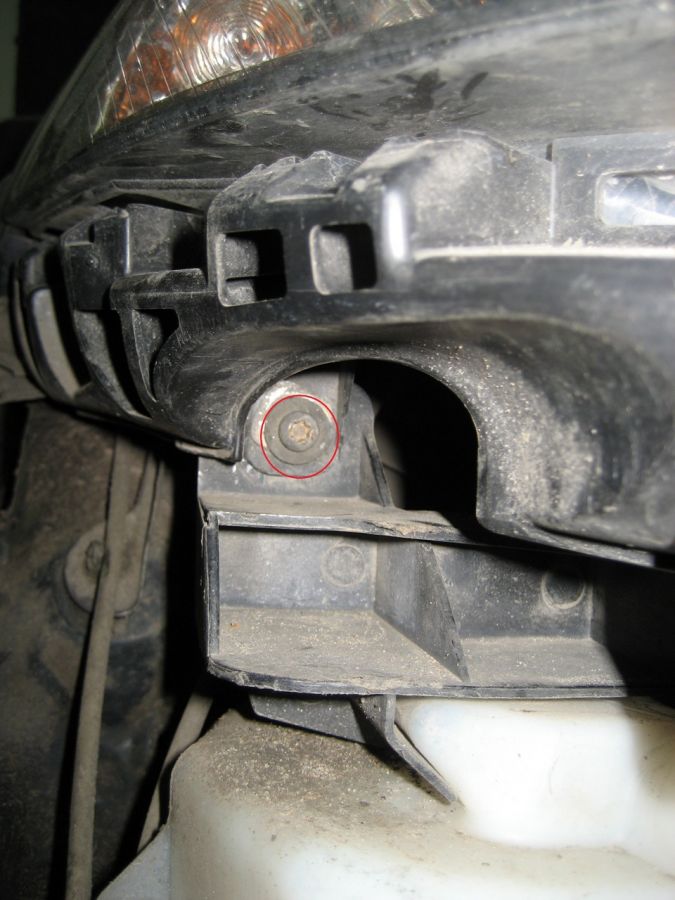

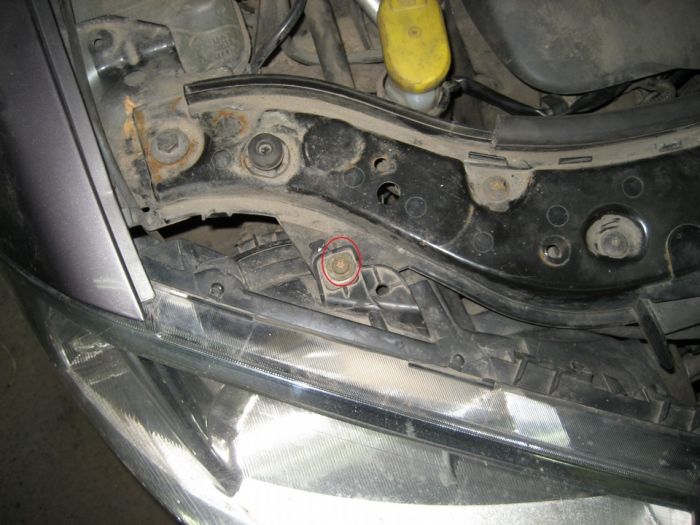

Фото на примере фары с пассажирской стороны.

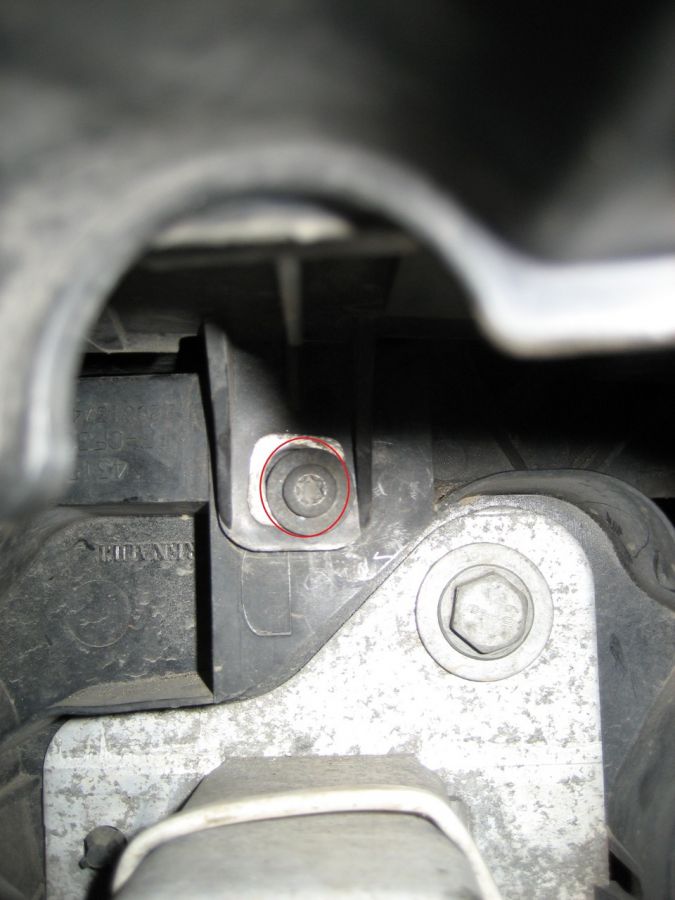

Для последнего понадобится еще пару удлинителей. Потому как винт находится в глубине.
В какой последовательности будете снимать значения не имеет, кому как удобней.

Не забываем после выкручивания винтов отсоединить разъемы с фар.

Всего должно получится 6 винтов.

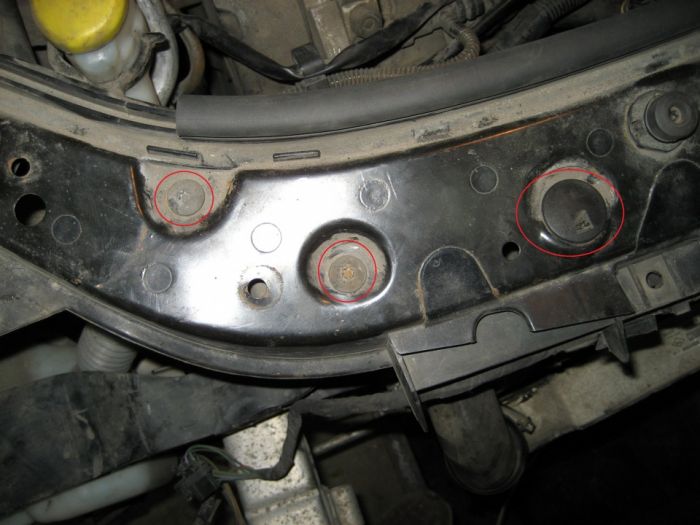

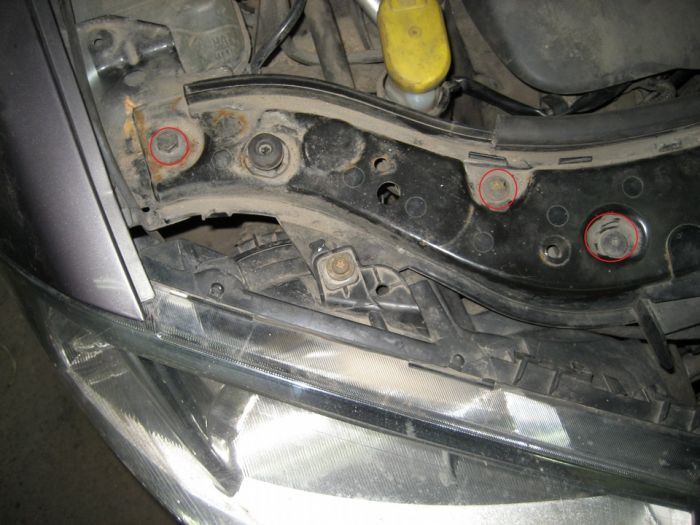

7. Откручиваем крепление поперечины и вынимаем фиксаторы радиатора.

Для винтов понадобится тот же торкс что и на фары. Для болта головка на 13. Для снятия фиксаторов 2 плоских отвертки, одна из них должна быть тонкой.

Для снятия фиксатора. Оттягиваем тонкой плоской отверткой язычек и второй пытаемся фиксатор поддеть и вытянуть немного вверх. После того как он немного выйдет можно достать его руками.

Итого мы должны снять на этом пункте 2 болта, 4 винта и 2 фиксатора.

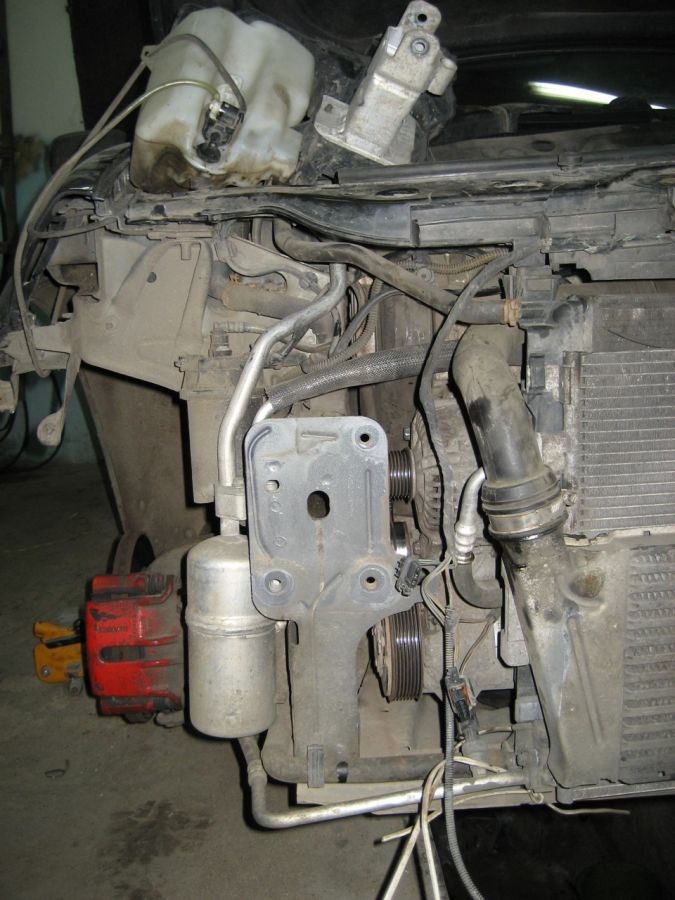

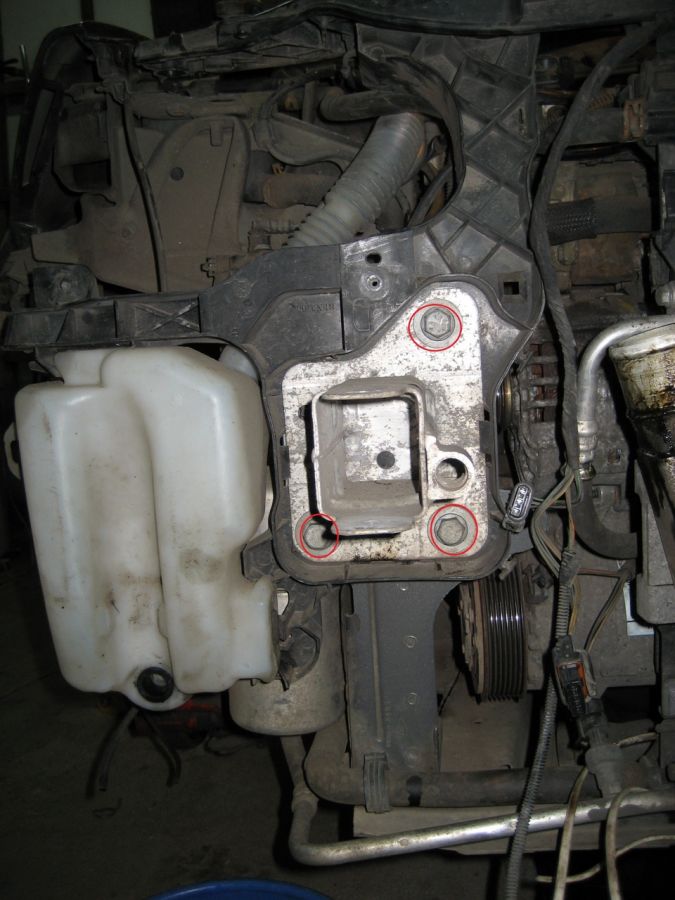

8. Откручиваем с пассажирской стороны кронштейн.Нужно открутить 3 болта головкой на 16.

С водительской стороны его снимать нет смысла. С этой стороны снимаем для того чтобы проще было достать генератор.

Сам бачек с кронштейном и пластиковой требухой закидываем на верх, чтобы он нам не мешал. Предварительно отсоедините разъем с моторчика бачка.

9. Этот пункт расписывать подробно не будем. Нужно снять переднее колесо со стороны пассажира + переднюю часть локера. И еще нужно снять поперечину. Она держится на 4 болтах, откручиваются головкой на 13.

10. Снимаем ремень доп. оборудования и ролик натяжителя.

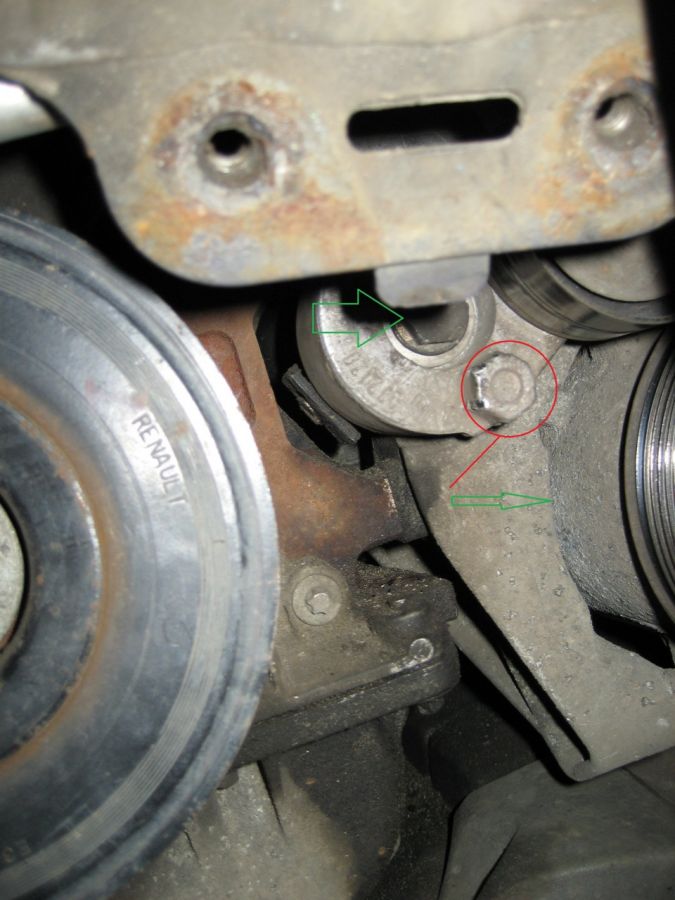

Ключем на 16 оттягиваем натяжитель и скидываем ремень. Попытался схематически изобразить красны на фото.

Головкой на 16 скручиваем болт, который держит натяжитель, на фото зеленым отмечено.

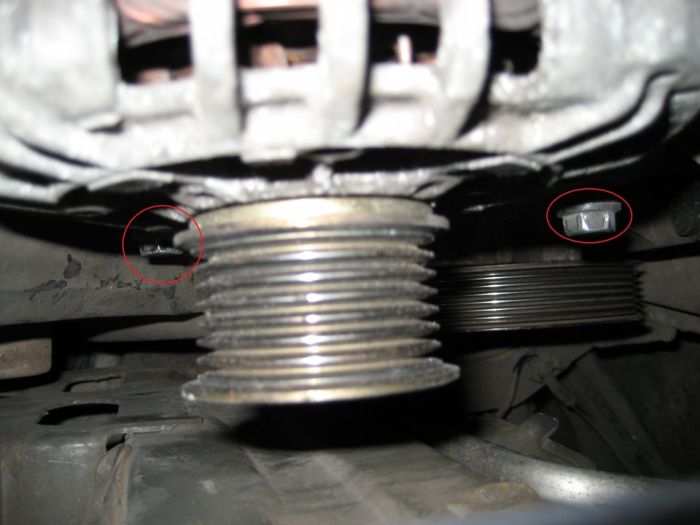

11. Выкручиваем болты крепления генератора.

Нужна будет головка на 13.

с правой стороны не тот болт кружком обвел :( Нужного на этом фото не видно.

Один болт находится под роликом натяжителя. Удобно выкручивать со стороны колеса. Я выкручивал большой трещеткой с удлинителями. Он свободно вынимается после того как его открутить.
Второй нужно немного ослабить ключем на 13, дальше можно спокойно его выкрутить маленькой трещеткой с головкой на 13. Удобней всего крутить с переда авто. Этот болт полностью не выйдет, но его вынимать полностью и не нужно.

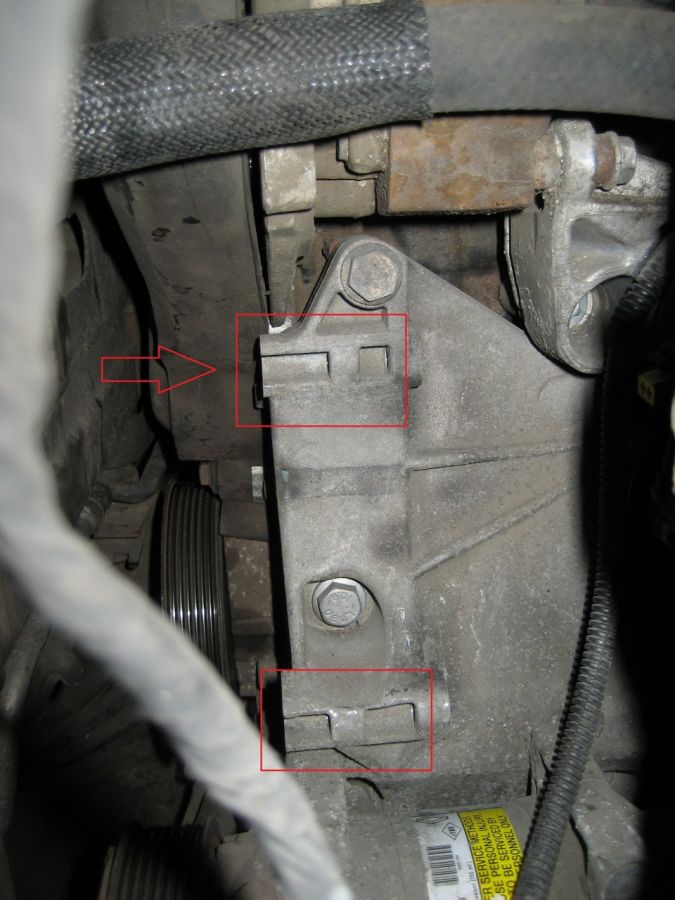

Как видно из фото тут есть пазики и поэтому болт спокойно выйдет из крепления.

12. Поперечину мы открутили на 7 пункте. Поэтому ее сдвигаем немного в сторону чтобы она нам не мешала. Берем за нижнюю часть телевизора с радиаторами(со стороны пассажира) немного приподымаем и оттягиваем на себя.

13. Вытягиваем генератор в щель образовавшуюся между радиаторами, поперечиной и крылом. Для того чтобы легче было его снять, можно его расшевелить большой отверткой или
маленькой монтировочкой. Просто он сидит на втулках и поэтому будет казаться что сидит как влитой :)
Предварительно с генератора еще нужно открутить головкой на 13 гайку и снять провод и отсоединить разъем.

Все теперь можно делать с генератором все что душе угодно. Собирать все назад в обратной последовательности.

И еще небольшая хитрость. Для того чтобы легче было ставить назад, нужно немного сдавить втулки на место. Ни в коем случае не стучать молотком и тому подобное. Кронштейны и корпус алюминевые и могут сломаться.

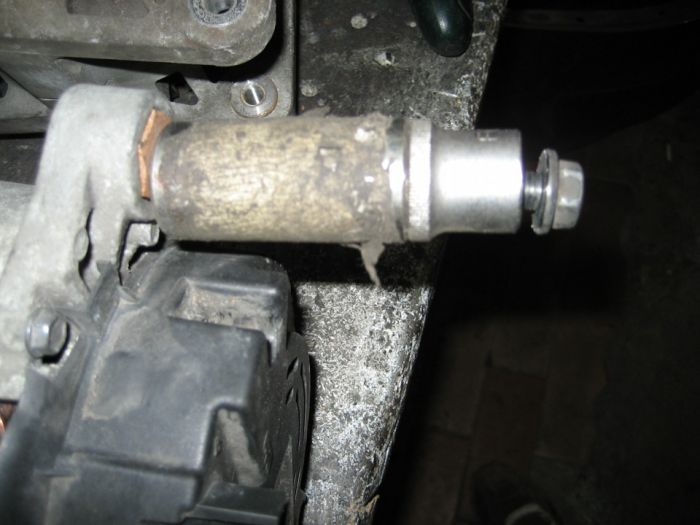

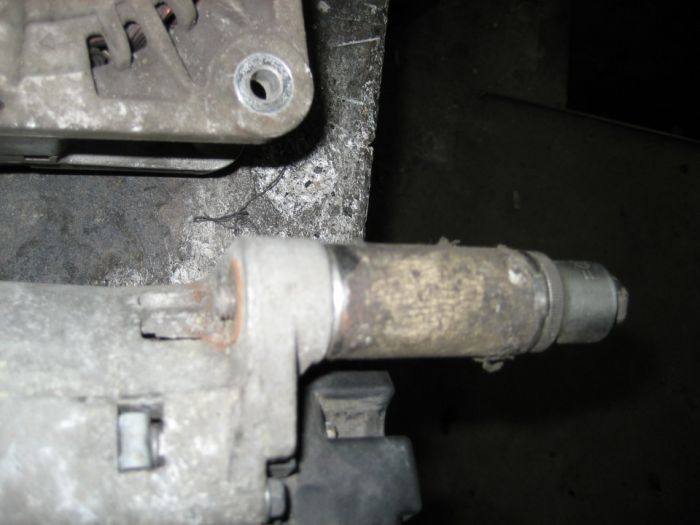

Как видно из фото. Я использовал длинную головку на 19 и болт крепления генератора.
Суть в том чтобы через головку болтом вдавить втулку на место.

Итак я писал что на 1.6 я проделал другие операции.

Нет можно конечно пойти по моему пути и это будет правильно, довольно просто.
Когда у меня стояла задача достать в 1.6 мне показалось проще по другому. Что я и пытался сделать в субботу. В конечном итоге делал примерно тоже самое что расписал в инструкции.

Итак, бампер и колесо я не снимал. Ремень скинул сверху, открыв капот. Места там побольше чем в моем случае и натяжитель прекрасно можно оттянуть торцевым ключем на 16. А другой рукой скинуть ремень.
Далее выкрутил 2 болта крепления генератора.
Еще открутил верхний винт крепления фары со стороны пассажира.
Освободил поперечину(пункт 7 по моему мануалу). Немного ее приподняв, вынемаем генератор. Больше ничего не откручивал и не снимал.
Генератор в руках, все довольны и счастливы.
