Установка зеркал с обогревом на Logan и Sandero

Отчет об установке обогреваемых зеркальных элементов для штатных зеркал Логан или Сандеро

Обогрев зеркал можно сделать самостоятельно.

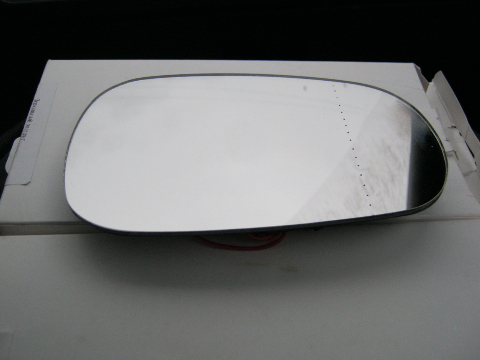

Можно приобрести и установить неоригинальные или оригинальные зеркала с подогревом, либо обогреваемые зеркальные элементы для штатных зеркал.

Рассмотрим вариант с установкой обогреваемых элементов.

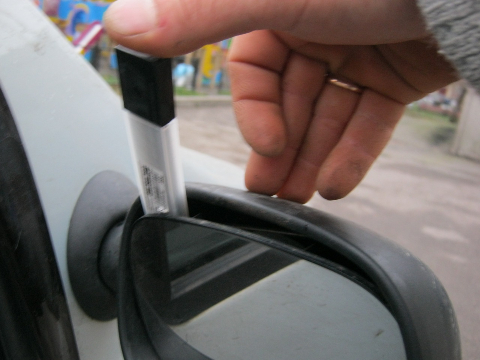

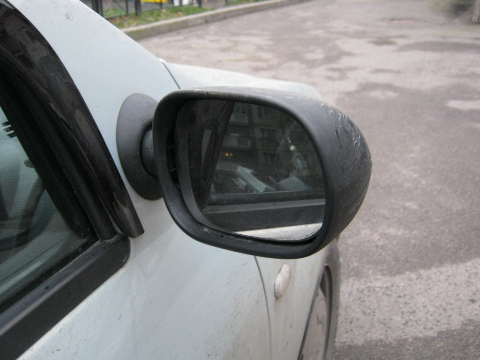

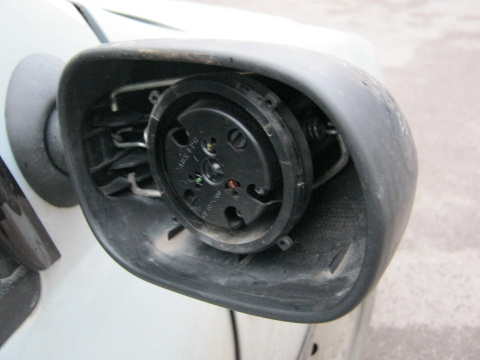

Извлекаем старый штатный зеркальный элемент из корпуса. Для этого нужно просунуть между корпусом зеркала и элементом что-нибудь вроде пластиковой линейки и используя этот предмет, как рычаг, аккуратно отщелкнуть фиксаторы зеркального элемента (в половине случаев штатный элемент трескается при извлечении. Действуйте аккуратно.

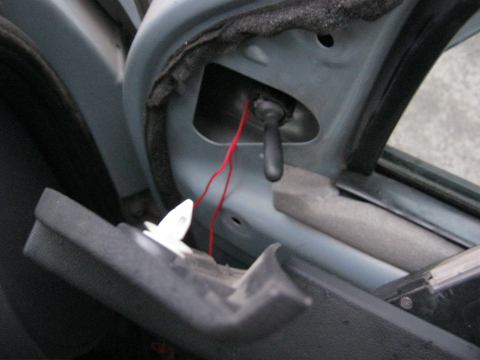

Отгибаем уголок внутренней обивки двери (она крепится на пистонах, которые отщелкнутся), чтобы протащить провода внутрь двери

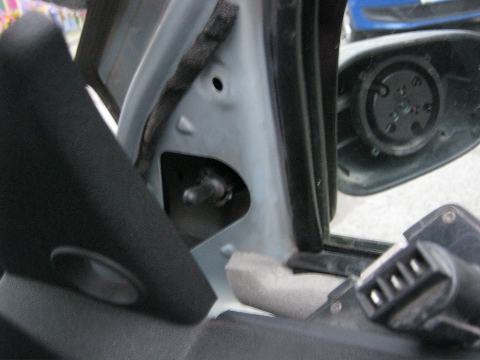

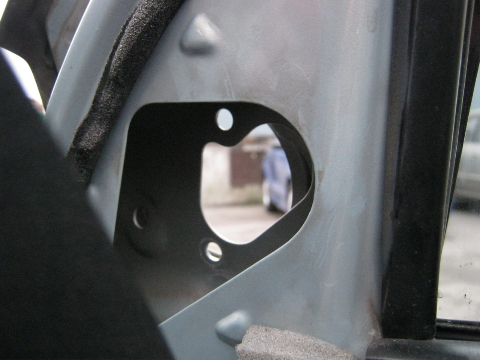

Возможно, чтобы протянуть провода сквозь само зеркало – его придётся снять (крепится 2-мя болтами)

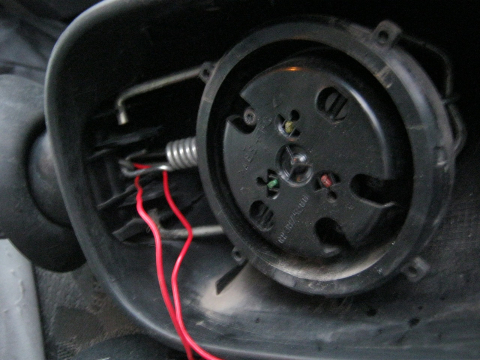

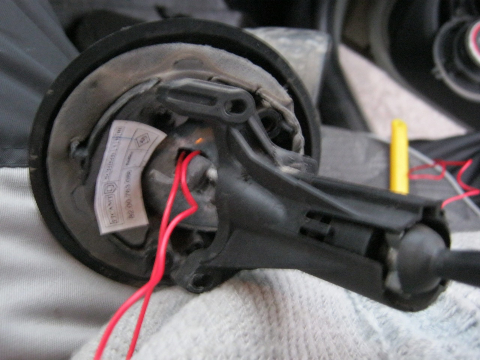

Аккуратно протягиваем провода сквозь корпус зеркала. Чтобы провода не перетёрлись и не переломились (например при складывании/раскладывании зеркала) – рекомендуется дополнительно обмотать их изолентой на участке, проходящем внутри “ножки” зеркала. Защёлкиваем фиксаторы на посадочных местах, равномерно надавливая по всей площади зеркального элемента.

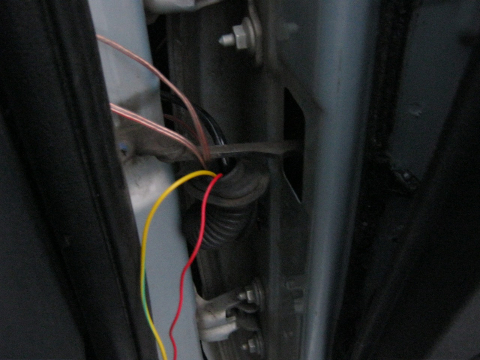

Устанавливаем зеркало на место (если снимали его) и спускаем провода в дверь, чтобы вывести их в салон через гофру возле направляющей.

Далее, любым удобным маршрутом (за торпедо, под ковролином и т.п.), прокладываем “плюсовые” провода к реле обогрева заднего стекла (оно находится над педалями рядом с рулевой колонкой). “Минусовые” провода можно либо завести на кузов (любой металлический болтик), либо, что правильнее, подсоединить к любой “земле” (любой чёрный провод – к магнитоле, к прикуривателю и т.п.) Не забываем хорошо изолировать.

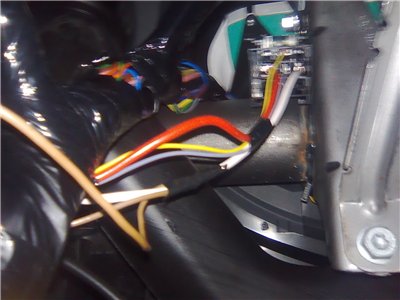

Находим над педалями, под рулевой колонкой, блок реле обогрева заднего стекла (желтого цвета). К нему от основной косы идут 4 провода. Нам нужен толстый провод белого цвета. Находим его и подключаем к нему оба “плюсовых” провода от зеркал.

Изолируем. Готово.

Проверяем работу.

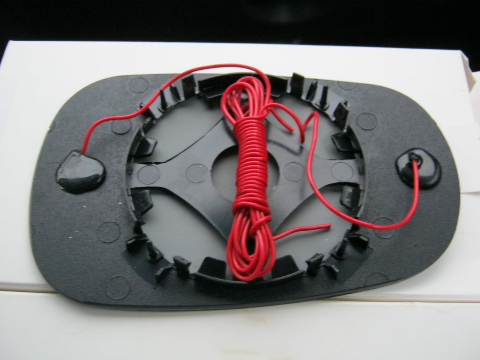

Примечание: Зеркальные элементы держатся на пластиковой подложке двусторонним скотчем. Рекомендуем дополнительно проклеить соединение подложки с элементом герметиком или клеем перед установкой. Были случаи отсоединения стекла от пластиковой основы. Признаком отклеивания элемента от основы является сильное дрожание картинки в зеркале (особенно при скоростях выше 100км/ч).

Благодарим за отчет: Максим Ленин, Виталий Андилевко, Бушкевич Виктор
