Установка ПТФ на Рено Логан Сандеро

Для установки ПТФ на Рено Логан или Сандеро потребуется приобрести необходимые запчасти (в зависимости от модели и комплектации)

Необходимые запчасти:

- комплект противотуманных фар (ПТФ)
- подрулевой переключатель (с положением для передних ПТФ) можно на разборке

- рамки (кронштейны) для ПТФ (комплект)
-  жгут проводов

- накладки на бампер (для Renault Logan фаза 2).

Список запчастей для разных моделей (Logan, Sandero)

Жгут проводов противотуманных фар Renault 240705062R
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная Logan фаза 2 Renault 261508367R
Фара противотуманная Logan фаза 2 Renault 261508367R
Жгут проводов противотуманных фар Renault 240705062R
Жгут проводов противотуманных фар Renault 240705062R
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная в сборе Logan фаза 2 Renault 261508367R
Фара противотуманная в сборе Logan фаза 2 Renault 261508367R

Порядок работы установки ПТФ на Renault Logan со снятием бампера

Перед установкой необходимо проверить наличие реле ПТФ в блоке, который находится в моторном отсеке и наличие предохранителя ПТФ (F31) в блоке предохранителей в салоне (см фото или ссылки)

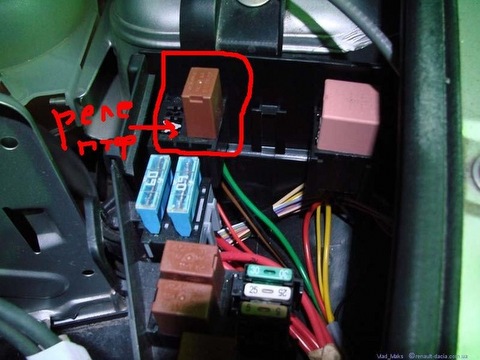

Реле ПТФ

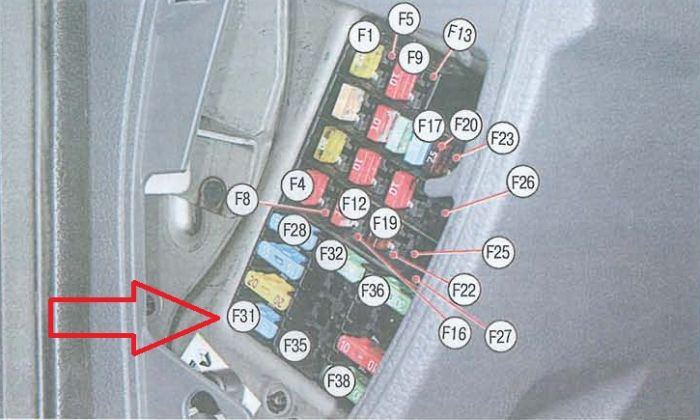

Предохранитель ПТФ F31 15 ампер

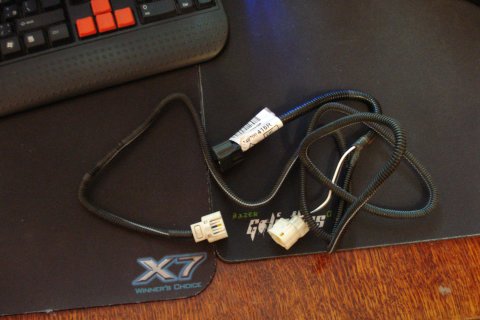

Жгут проводов 240705062R

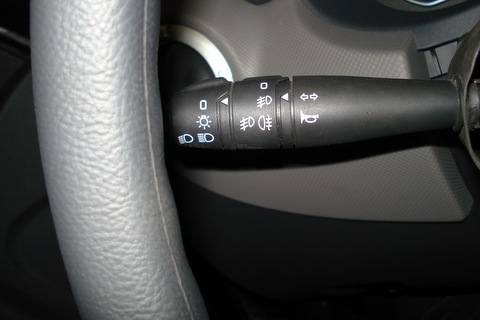

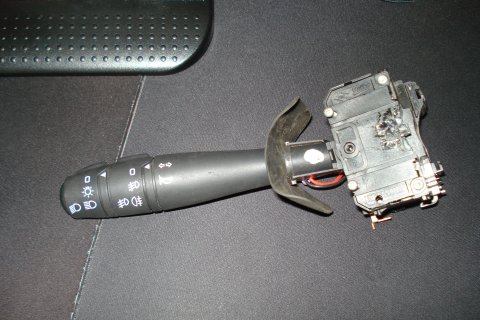

Подрулевой переключатель

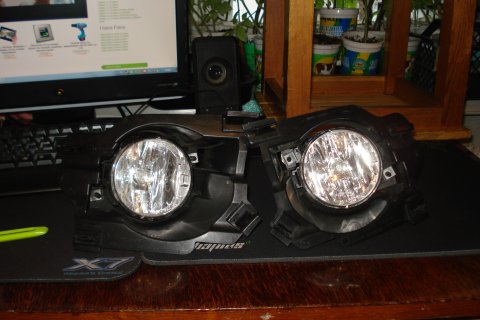

Фары ПТФ

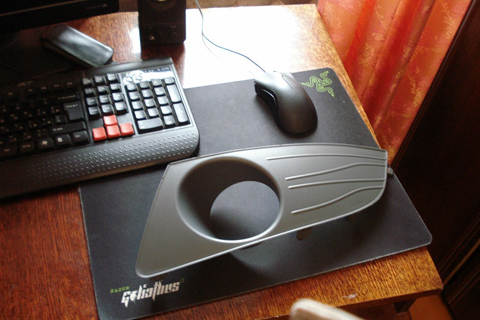

Накладки от второй фазы

Устанавливаем подрулевой переключатель. Нужна крестообразная отвертка и ключ ТОРКС-20

Порядок действий следующий:

- сдвигаем сидения назад до упора, для удобного доступа к кожуху рулевого колеса

- откручиваем два болта (торкс)

- опускаем рычак регулировки руля по высоте и снимаем верхнюю часть кожуха, затем нижнюю, они на защелках

- откручиваем 2 болта крепления подрулевого переключатеся, отсоединяем штекер (фиксация по бокам)

- подключаем новый подрулевой переключатель с ПТФ

- собираем в обратном порядке; сначала устанавливаем нижний кожух, потом верхнюю часть

- проверяем работоспособность (пока без ПТФ)

Накладки на бампер имеют фиксаторы, но для надёжности используем двусторонний скотч.

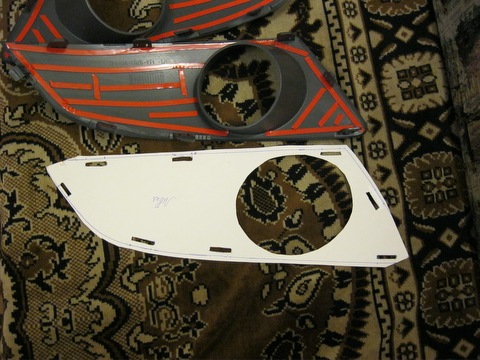

Перед установкой ПТФ на Logan Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ. Либо аккуратно вырезать по разметке на бампере.

Для Renault Logan Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

При желании на данном этапе их можно покрасить. Грунт для пластика, краска, лак. Все продается в аэрозольных баллонах.

Далее понадобится следующие инструменты:

Шаблое, маркер, шуруповерт, нож, обезжириватель и пластиковые стяжки

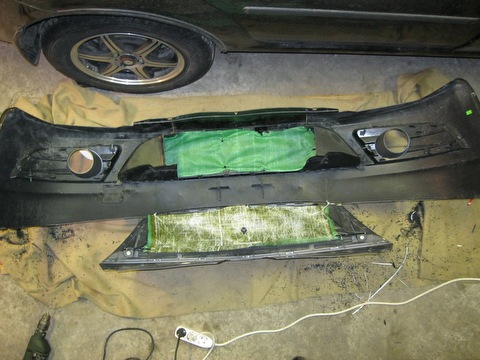

Снимаем бампер, подробнее о том как его снять можно прочесть в книге по ремонту Renault Logan

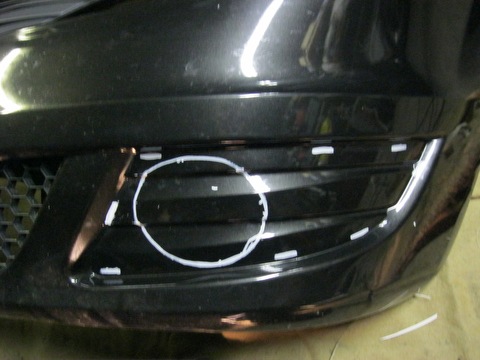

Обезжириваем и размечаем бампер (Фаза2) / вырезаем заглушки (Фаза1)

Далее шуруповертом по разметке высверливаем отверстия для ПТФ. Обрабатываем и обезжириваем.

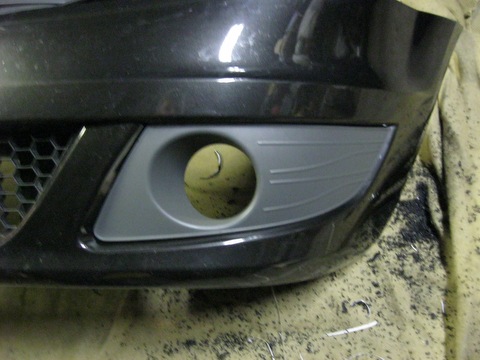

Вставляем заглушки в бампер до защелкивания и схватывания клея на скотче.

Монтируем противотуманки с рамкой, теперь в уже штатные крепления

До пропила отверстий

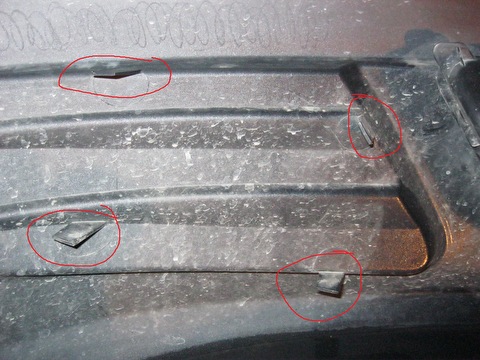

Штатные заглушки, которые удерживают рамку и ПТФ можно не использовать, тем более их сложно найти в продаже.

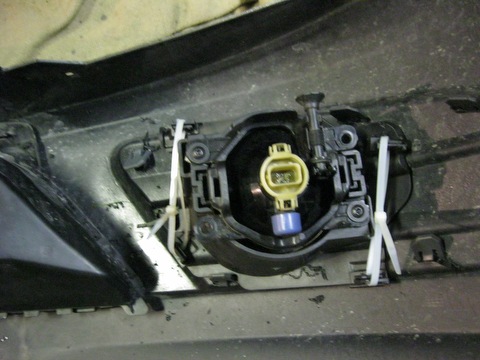

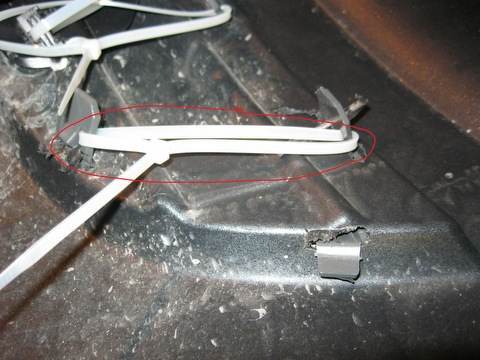

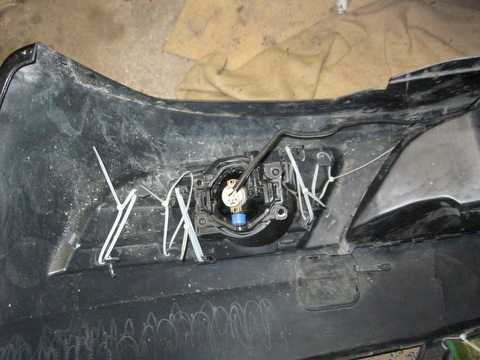

Вместо этого используем пластиковые стяжки. Просверливаем в полосках отверстия для стяжек и плотно крепим ПТФ

Дополнительно стягиваем саму накладку

Подключаем проводку ПТФ

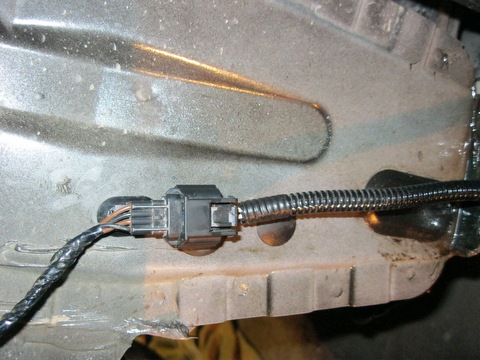

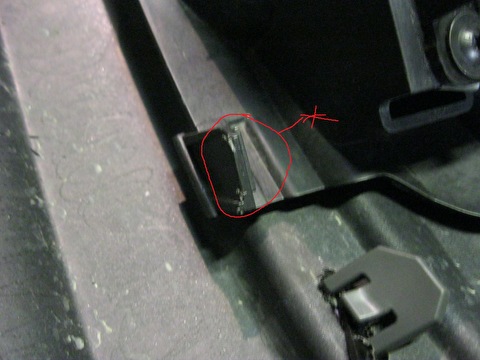

Подключаем жгут проводов к разъему за бампером с водительской стороны. Прокладываем жгут по бамперу.

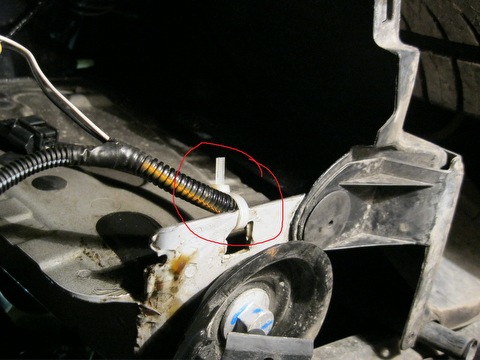

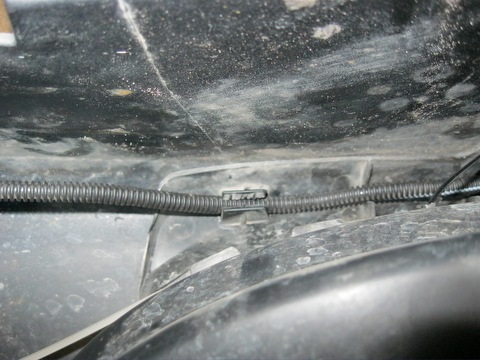

Место крепления жгута на Renault Logan второй фазы см. на фото -  под нижней решеткой. На первой фазе немного иначе.

На простых комплектациях этого разъема нет, его придется также докупать отдельно.

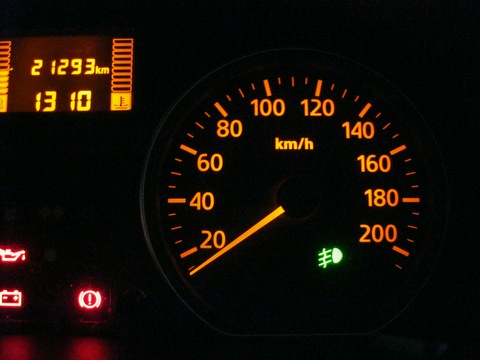

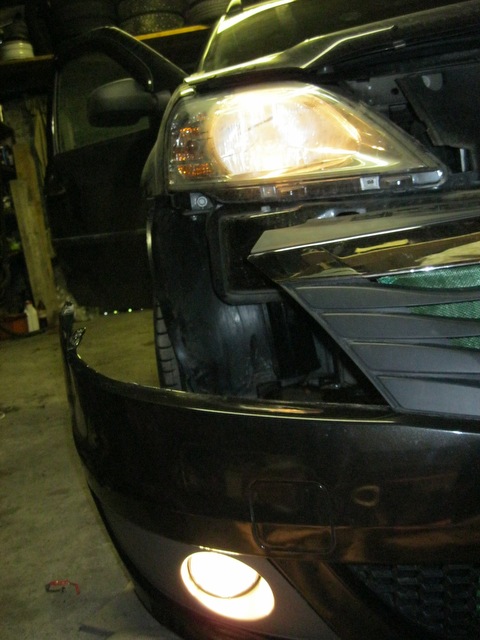

Проверяем работу ПТФ

Устанавливаем бампер на место.

При креплении проверяем положение жгута, при необходимости закрепляем стяжками.

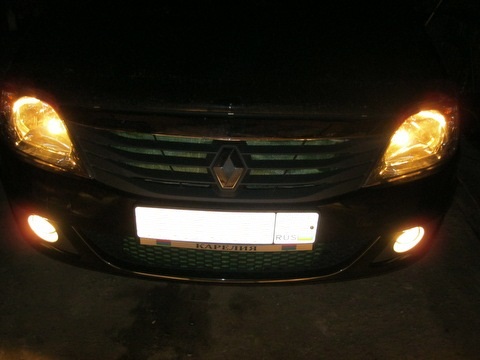

Результат работы

материал: NickNP (Drive2.ru)
