Процедура подключения подсветки кнопок стеклоподъемников на Рено Логан / Сандеро

Странная ситуация получилась с подсветкой кнопок стеклоподъемников на Renault Logan и Sandero второго поколения - необходимый разъем и даже лампы находятся на месте, не хватает всего лишь куска провода для подачи питания.

Не будем вдаваться в подробности почему и зачем производитель поступил таким образом, можете обсудить это в комментариях к этой статье.

Нам понадобится 15-20 минут времени, чтобы доделать то, что не сделали на заводе.

Итак, нам понадобится:

- любая пластиковая карта

- кусок провода (30-40 см для перемычек)

- кусачки

- 15-20 минут свободного времени

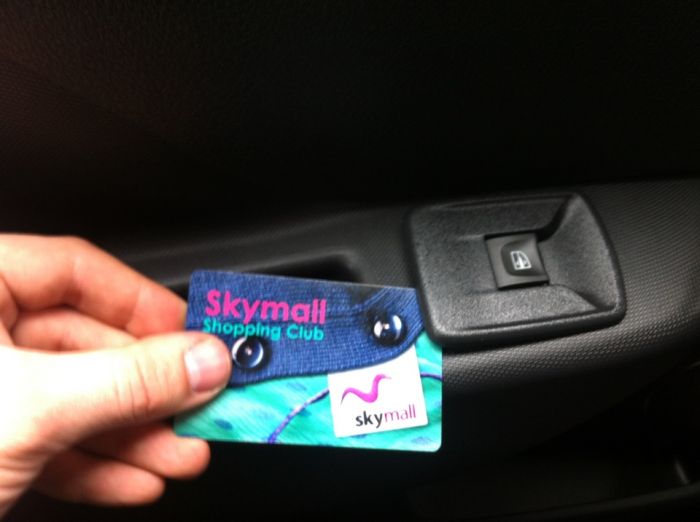

Поддеваем блок кнопок стеклоподъемников. Старайтесь поддевать с внутренней стороны.

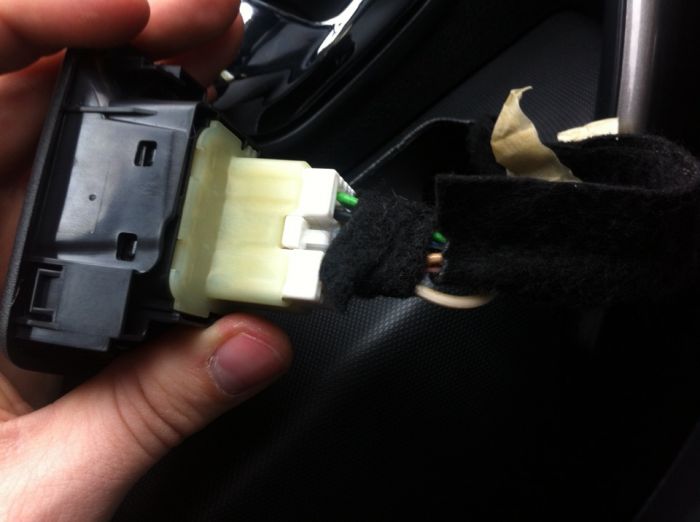

Все 4 блока с кнопками стеклоподъемника на Renault Logan-2 снимаются достаточно просто.

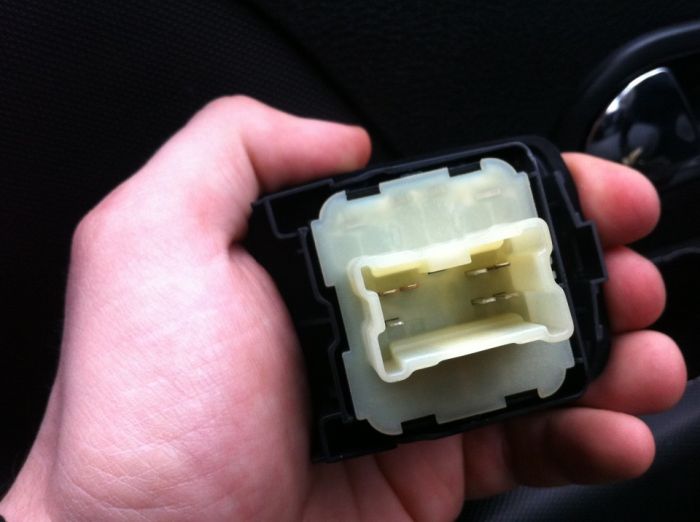

Теперь к важному. Нас интересует контакт в нижнем углу, второй справа.

Контакт на месте, просто нет провода.

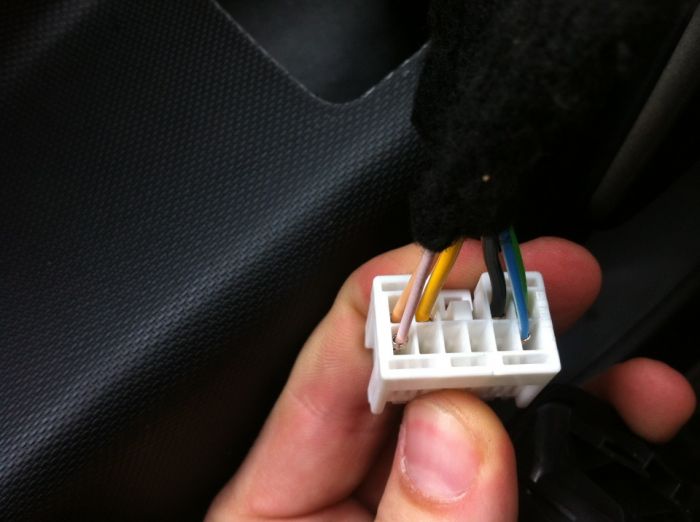

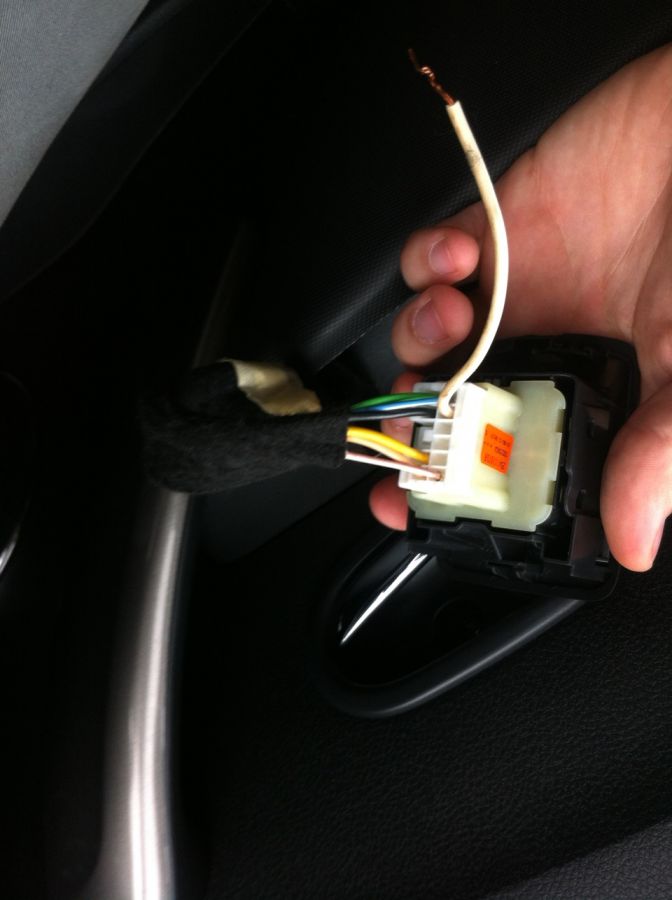

Провод нужно будет вставить в пин слева от СИНЕГО провода.

А ответную часть завести к желтому проводу, на нем всегда + при включенном зажигании.

!! На всякий случай проверьте вольтметром !!

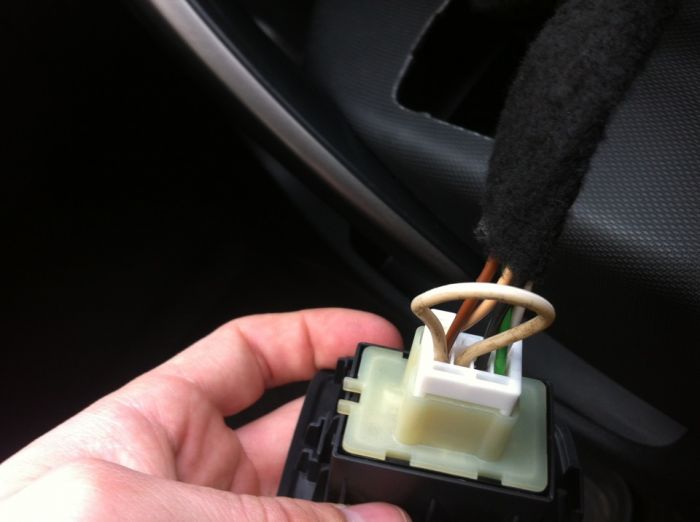

В итоге получается вот такая перемычка

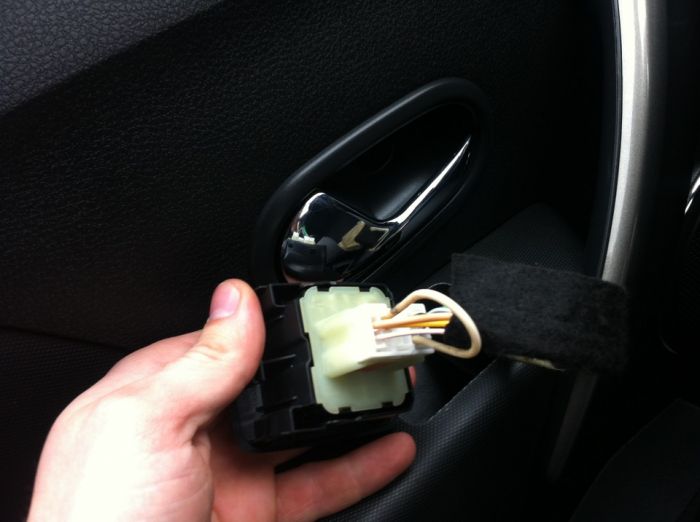

Фиксируем всё хозяйство и вставляем блок с кнопкой на место

Проделываем процедуру на всех дверях

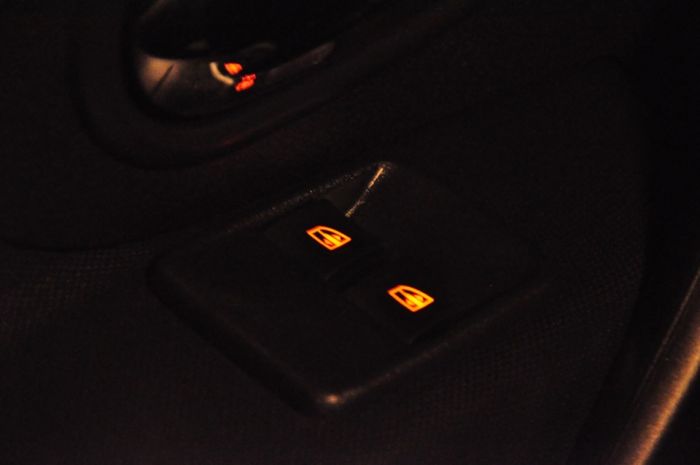

И получаем результат

Если у вас есть, что добавить к статье, пожалуйста, оставьте комментарий ниже.

Поделитесь с друзьями, если статья вам понравилась

Фото и автор статьи: владелец Renault Logan-2, Евгений (zheka-1986 drive2.ru )

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Если данная статья вам понравилась или помогла — не забывайте поделиться ссылкой на неё со своими друзьями в соц сетях:

Поделиться:
Комментарии (23)
Денис # 16 мая 2014 в 07:48 0
А не перегорят они? т.е. а если там ток выше чем нужно для подсветки? и есть ли распиновка этого разъема?
Obik # 16 мая 2014 в 07:49 0
Замечательная инструкция! Официалы мне за это 2500р зарядили!) Может сделаете подобную инструкцию как заднюю протвотуманку вторую сделать? она не горит (хотя их две и лампы даже есть), и официалы говорят что так с завода и просят 1600р за проводок видимо)
Денис # 16 мая 2014 в 08:01 0
http://renault-drive.ru/base/renault-logan-2/dorabotki/podklyuchenie-vtoroi-lampy-zadnih-ptf-na-logan-2.html Вот описано уже
Гость # 18 мая 2014 в 08:14 0
Прикол, на этом колесном мусорном баке даже 3 см провода сэкономили. А вообще зачем подсветка кнопок ЭСП лохам?
Для Гостя # 28 апреля 2016 в 12:51 0
Детка, этот сайт для взрослых!
Гость # 10 августа 2016 в 08:47 0
этот сайт для взрослых лохов, перемещающихся на мусорных баках в которых хитрые манагеры даже 3 см провода сэкономили,
Сергей. # 4 июля 2014 в 09:52 0
Ток лампочки берут ровно такой, какой им нужен ) Тут дело мне кажется в другом. По уму подсветка этих кнопок должна включаться при включении габаритов, а не постоянно. А у меня в старой Ауди они ещё и выключаются не сразу, а через несколько минут после выключения зажигания ( даже с включенными габаритами) или сразу после открытия водительской двери. В общем, непростой алгоритм реализован, есть на чём сэкономить, что и сделал Рено. А предложенное решение вполне нормальное, только закрепить хорошо и пощупывать первое время на предмет перегрева, дабы не повело пластмассу.
костя # 2 января 2015 в 17:52 0
спасибо все работает отлично
Владимир # 30 января 2015 в 14:57 0
распиновка немного другая оказалась)) разобрался
Renault Driver # 30 января 2015 в 15:35 0
А в чем разница?
Ворон # 24 февраля 2015 в 12:00 0
ну его на, эти эксперименты
Артём # 28 мая 2015 в 11:31 0
Что за бред?, какие перемычки?, подсветка стекло подъемников должна работать совместно с габаритами а не постоянно. Не перемычки нужно лепить, а регистрировать претензию к производителю на горячей линии Рено россия, если есть кнопки и тем более лампочки в них значит должна быть и подсветка за такие бабки, а то что производитель поленился или сэкономил это его проблемы а не потребителей, я что в темноте эти кнопки на ощупь искать должен?!
BoriZka # 8 июня 2015 в 17:04 0
Присоединяюсь
Антон # 10 августа 2015 в 12:28 0
Не бред,а реальное решение....человек постарался всё же,а "потребитель" должен смотреть что покупает.
ЮРА # 16 октября 2015 в 21:23 0
Женя спасибо !!! всё работает на ура-хотя сначала сомневался , РЕАЛЬНО- всё так и есть ( кто сомневается ).
Виалий # 24 ноября 2015 в 01:44 0
Передние сделал быстро,хотя провода не всегда совпадают по цвету.А задние имеют другое расположение контактов.Темнело,поэтому оставил сзади как было.Потом разберумь
Болт # 21 мая 2016 в 04:41 0
Реализовал на Степвее 15г. Спасибо!!!
Лягушонок # 26 июня 2016 в 10:54 0
У меня Логан 1 Фаза 2, так вот сломалась кнопка заднего ЭСП. В Экзисте купил новую, поставил и оказалось что при включении габаритов и снятия блокировки работы ЭСП свежеустановленная кнопка имеет функцию подсветки. Т.е. подводка есть, но сами кнопки без диодов.
! # 10 августа 2016 в 08:44 0
Особенности национальной натуры:залезть в полную жопу,а потом рвать жопу,чтобы выбраться из жопы...
В нормальных автомобилях все подсвечивается
Лягушонок # 10 августа 2016 в 18:18 0
Это национальная особенность французов заморачиваться и экономить на мелочах.
мейрам # 21 августа 2016 в 10:11 0
Размер. Все работает
Алексей # 30 октября 2016 в 19:28 0
И при этом реализовывается фишка следующая: при отключении задних ЭСП кнопка тухнет ;)
Руслан # 19 ноября 2016 в 21:32 0
При поднятии стекла подсветка кнопки гаснет
