Как снять вентилятор отопителя на Renault Megane 2
|
Категории:
кузов/салон
|
Описание снятия вентилятора печки на Меган 2
При попадании листьев и другого мусора в вентиляторе печки появляется гул, от которого достаточно сложно избавиться. Приходится снимать вентилятор, прочищать, смазывать и собирать в обратном порядке. Процедура достаточно сложная, требует сноровки.
Порядок работы:

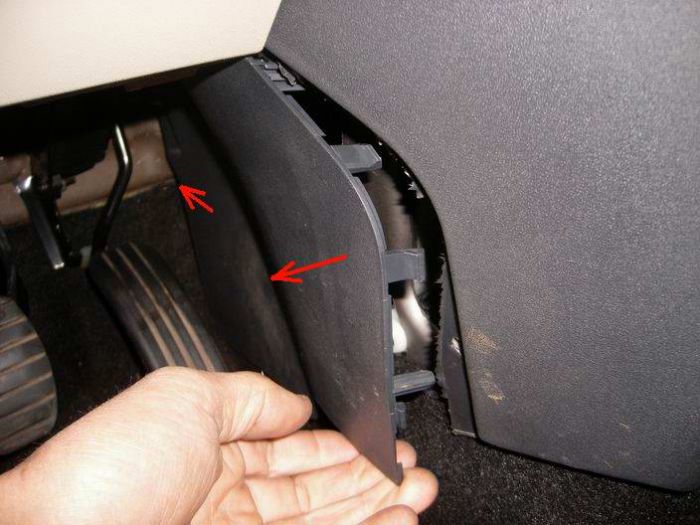

С водительской стороны снимаем пластиковую панель. Основная клипса в центре панели.

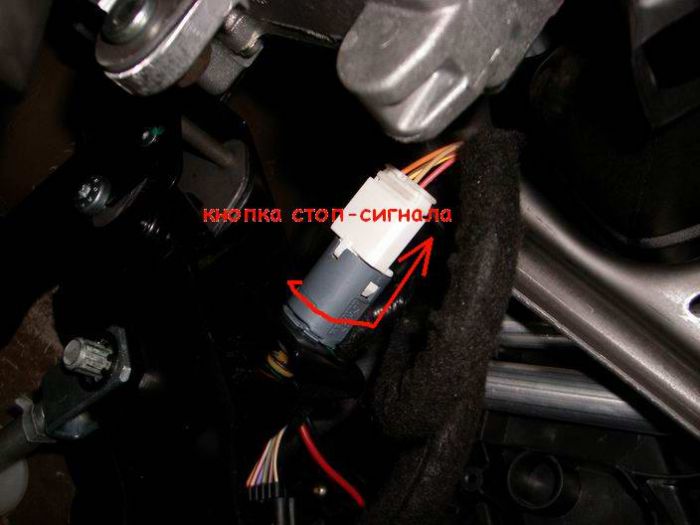

Вооружаемся фонарем и находим разъем концевика стоп-сигнала в районе педали тормоза.
Поворачиваем его часть против часовой стрелки и отсоединяем.

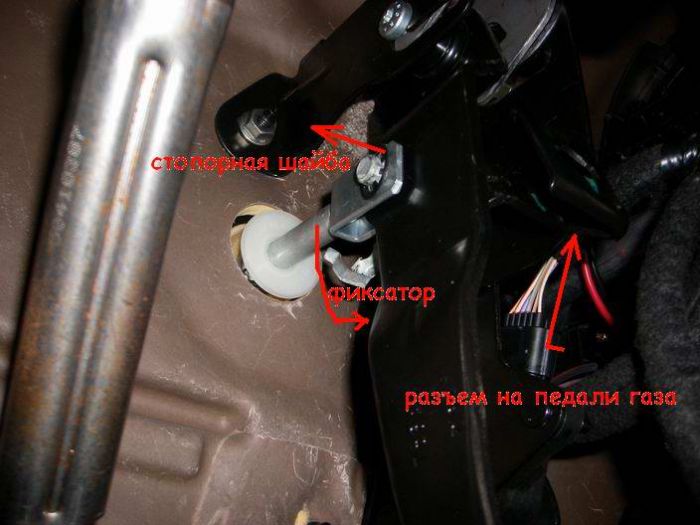

Отсоединяем разъем с педали газа. Снимается так: надавливаем с плоской стороны справа и вынимаем, в помощь отвертка.
Снимаем педаль тормоза. Снимаем стопорное кольцо со штока и опускаем вниз фиксатор.
Вынимаем ось потянув ее вправо.

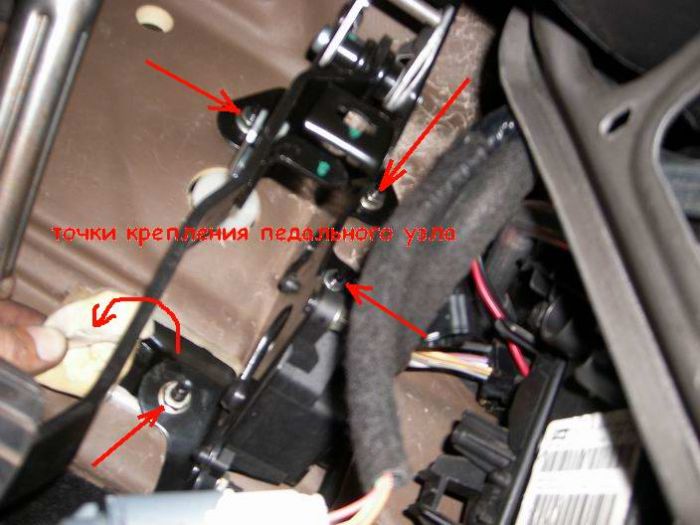

Откручиваем 4 гайки крепления педального узла (ключ на 13)

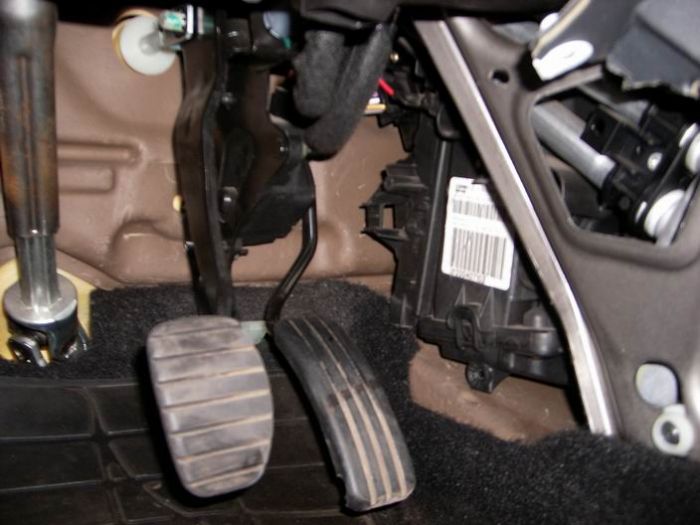

Вынимаем педальный узел.

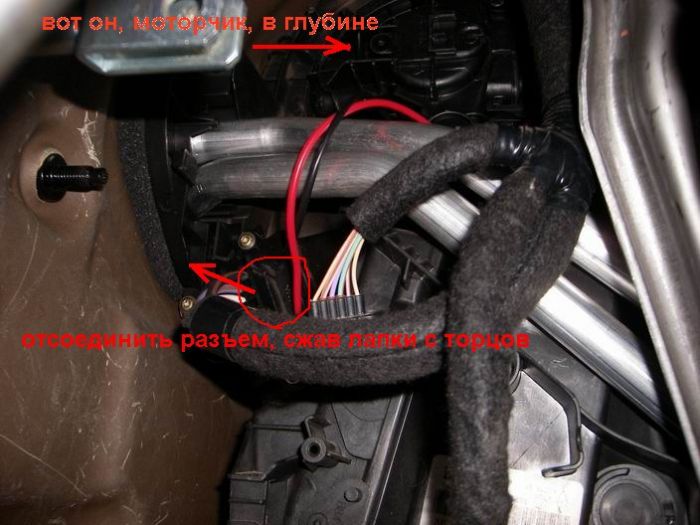

Ныряем в недра в сторону печки и находим разъем на корпусе вентилятора печки.
Отсоединяем его нажимая на фиксатор с двух сторон

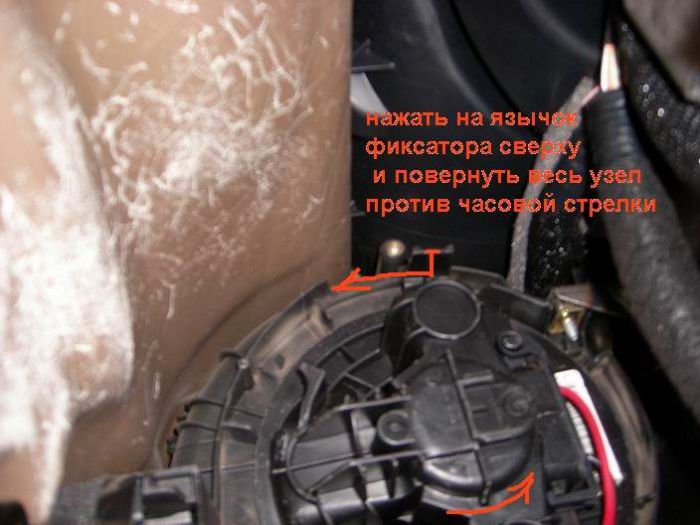

Далее нужно нажать на язычок фиксатора (см. фото) и повернуть весь узел против часовой стрелки
Далее более сложный этап работ

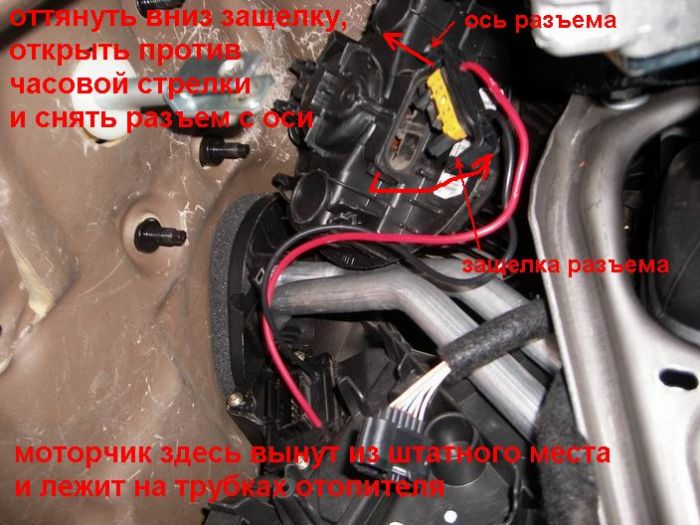

Снимаем разъем с двумя толстыми проводами. Для этого поддеваем снизу защелку по направлению от центра узла и открываем хитрый разъем (как крышку багажника). После чего выводим его с оси влево по ходу
Вынуть узел вентилятора печки мешает тормозной шток.
Если действовать по регламенту технических нот Renault, то объем работ увеличится вдвое.

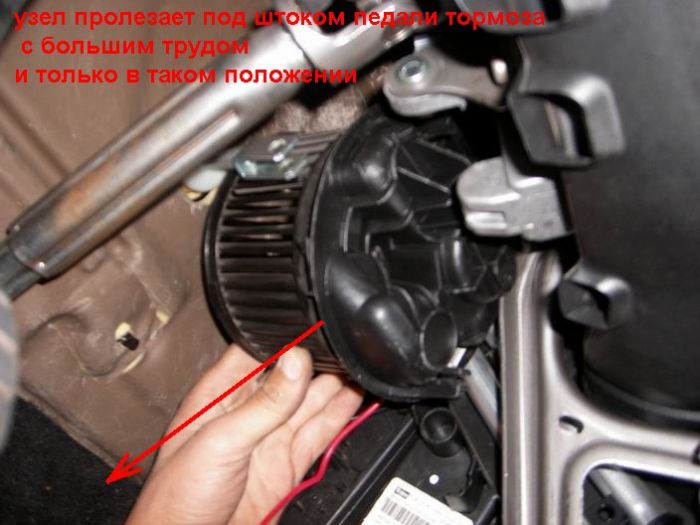

Корпус вентилятора достаточно сложно, но пролезает под штоком тормозной педали между трубками отопителя и только в таком положении как на фото ниже!
Важно не повредить крыльчатку в процессе снятия.
Мотор печки у вас в руках.
Сборка в обратном порядке.
материал пользователя megane-club.ru
| Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом |
| # 16 марта 2015 в 16:59 0 |
|
Спасибо за наглядную и полезную инструкцию! Хочу внести небольшую поправку касательно заключительной части (последнее фото): вентилятор извлекается очень легко, просто тормозной шток нужно пропустить через промежуток между крыльчаткой и крышкой (проходит свободно), так отсутствует вероятность что либо повредить), подробнее на renault-drive.ru.
|
| # 11 октября 2015 в 15:01 0 |
|
Спасибо за фото. Я когда обратно ставил вентилятор сломал защелку (( Приклеить не получилось. Решил поставить так. Достал паяльником и в двух местах немного прижег корпус вентилятора на месте соединения с воздуховодом. Буду надеяться на кочках не отвалится.
|
| # 1 декабря 2015 в 17:38 0 |
|
Желательно добавить что нужна удлиненная головка на 10, иначе гайки открутить будет проблематично, т.к. там достаточно длинная шпилька. Обычная головка не подходит
|
| # 11 декабря 2015 в 10:58 0 |
|
Спасибо вам всем. Сделал, изматерясь и выдумав несколько новых нецензурных слов. Тем не менее при установке движка на место я сломал верхний фиксатор. Умудрился таки. Подумав несколько минут я взял самозасверливающийся саморез "клоп" на 16 мм, кусочком малярного скотча примотал его к отвёртке так чтобы основное количество скотча было на отвёртке, а на саморезе только подогнул края скотча под шляпку и прикрутил его в районе "полдвенадцатого" - если сравнивать по расположению со стрелками часов. Хотел фото прикрепить к комменту, но что-то никак не получается, а скотчем фото не прилепить :-)
|
| # 8 января 2016 в 03:58 0 | ||
|
| # 25 ноября 2017 в 20:23 0 |
|
Огромное спасибо. На все ушло не больше часа.
(К сожалению пластик нового оригинала Valeo оказался менее качественным от десятилетнего вентилятора) |
| # 24 января 2018 в 18:49 0 |
|
Пока вынимал поломал крыльчатку. Обратно тоже никак не лезла. Ещё погуглил и нашел отличный способ. Шток тормоза нужно вставить в отверстие от разъема на корпусе вентилятора. При таком способе не надо вентилятор разворачивать. Как есть направо крыльчаткой так и вынимается/вставляется. По крайней мере вставляется отлично.
|
