Установка плафонов освещения от Laguna III

5 / 1 голос

В данной статье будет описана процедура модернизации потолочных плафонов освещения на примере Renault Megane II, путём установки более современных светильников от Renault Laguna III.

Код для заказа новых плафонов или бу-шных от Renault Laguana III :

  • Передний плафон - оригинальный номер Renault 264300003R
  • Задний плафон - оригинальный номер Renault 264300005R

На переднем плафоне имеется подсветка кнопок, выглядит очень симпатично. На заднем плафоне подсветка кнопок не предусмотрена.

Посадочный размер плафонов: 174 мм х 51 мм

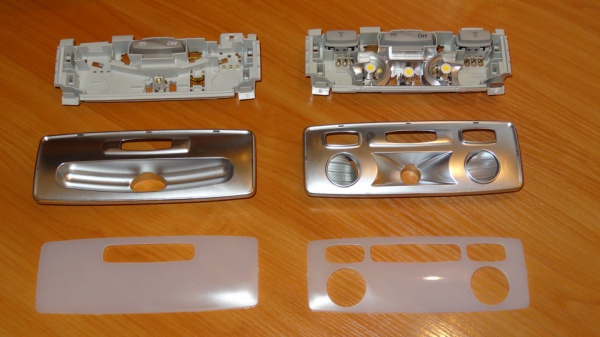

На фото плафоны в разобранном состоянии, далее будет фото для сравнения плафонов от Лагуны 3 и Мегана 2.

Снимаются плафоны просто - их необходимо поддеть плоской отверткой.

Плафоны освещения салона от Renault Megane II и Renault Laguna III имеют одинаковые разъёмы, но в самой фишке нужно передвинуть провода на один пин. Подробное описание будет ниже.

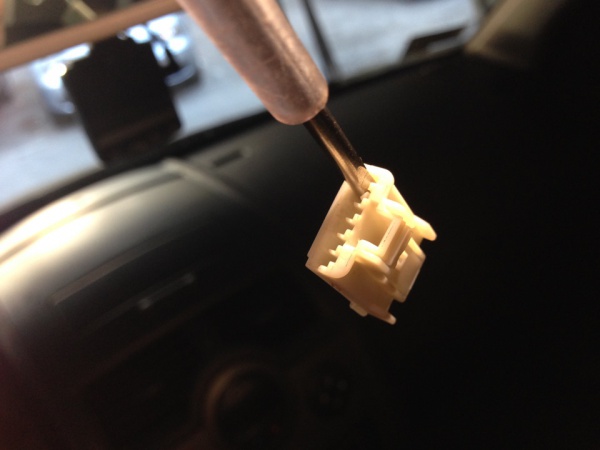

Чтобы поменять провода в фишке, необходимо тонкой плоской отвёрткой, через верхнее отверстие в фишке, нажать на фиксатор удерживающий пин в фишке до щелчка, операцию необходимо повторить со всеми тремя пинами.

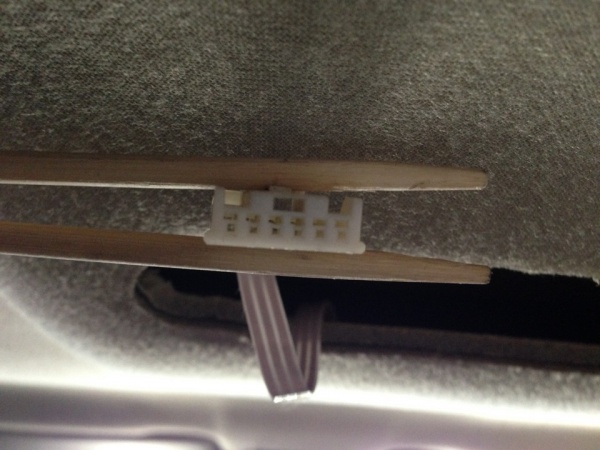

Плоскую отвёртку большего размера необходимо вставить в фишку таким образом, чтобы немного раздвинуть фишку с внутренней стороны, для свободного извлечения разъемов шлейфа.

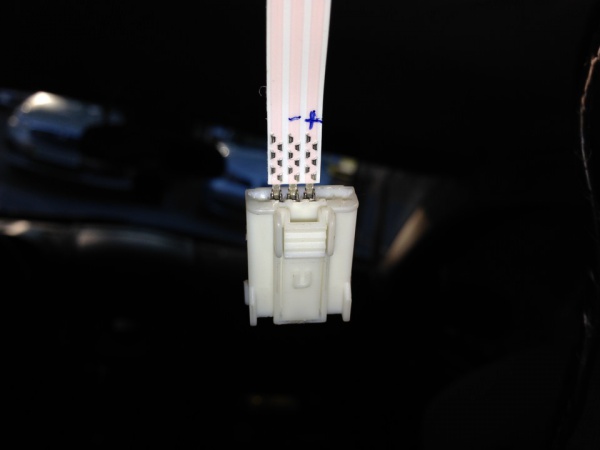

Вот так выглядит фишка для подключения плафона освещения салона Renault Megane II

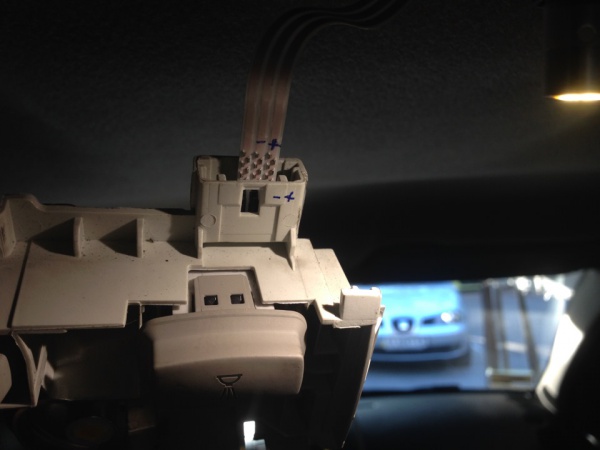

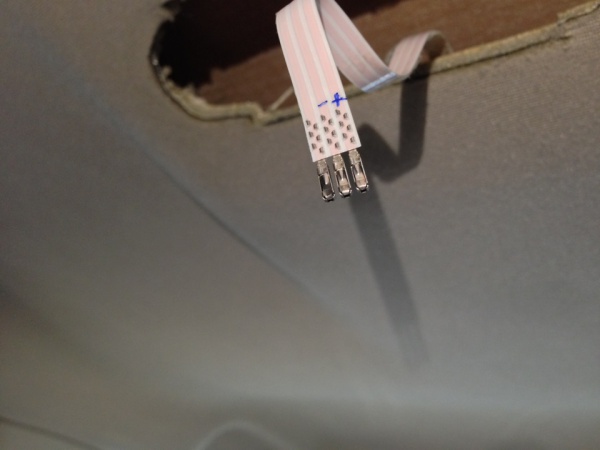

А ниже фото переделанной фишки для подключения плафона от Renault Laguna III

Далее вырезаем из картона трафарет и по нему аккуратно вырезаем отверстие нужно размера для нового плафона.

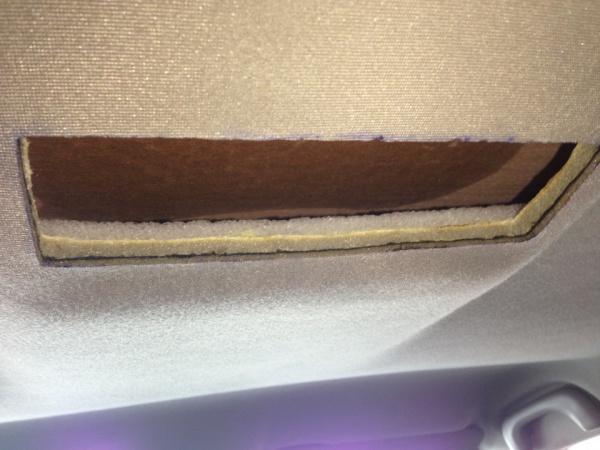

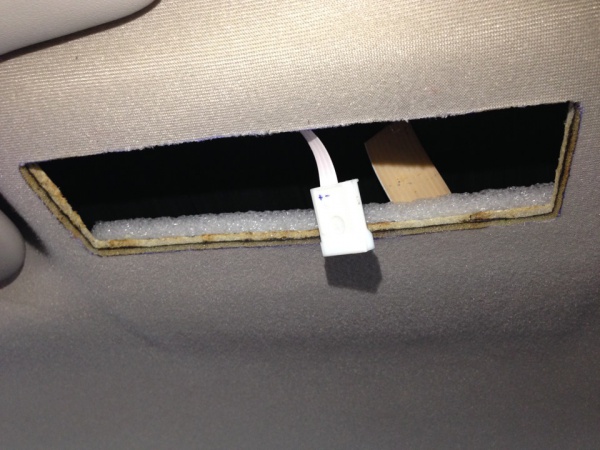

На фото место под задний плафон.

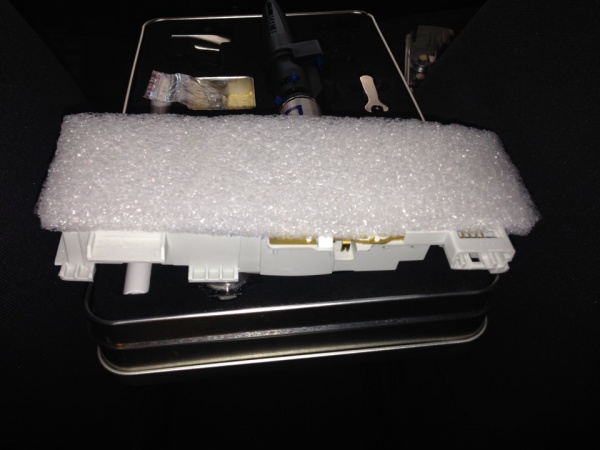

С двух сторон приклеиваем дополнительный уплотнитель, так как плафон от laguna III рассчитан на более толстый потолок. И устанавливаем плафон.

Переходим к переднему плафону.

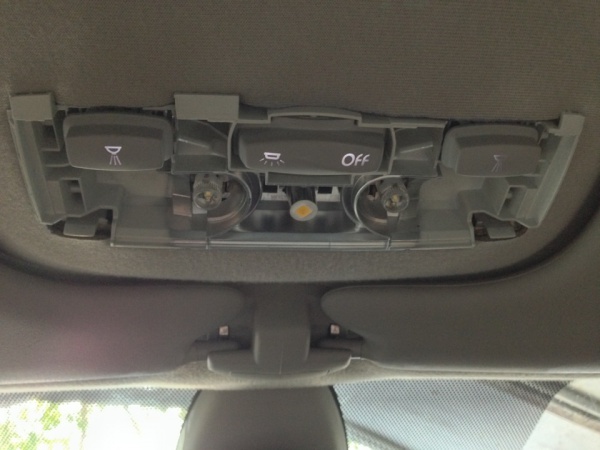

Аналогично размечаем и вырезаем необходимое отверстие для нового плафона от Рено Лагуны-3. Обратите внимание на белый уплотнитель по периметру, его тоже нужно доклеить, т.к. потолок у Рено Лагуны толще.

Для того, чтобы подсветка кнопок горела при включении габаритных огней, необходима дополнительная проводка, в Мегане такого провода по умолчанию нет.

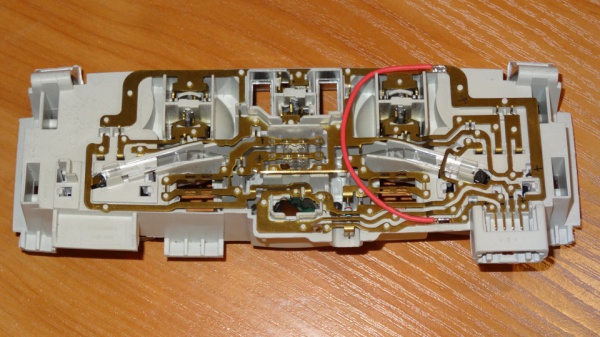

На фото красная перемычка отвечает за то, чтобы подсветка горела постоянно. При закрытии машины - подсветка гаснет.

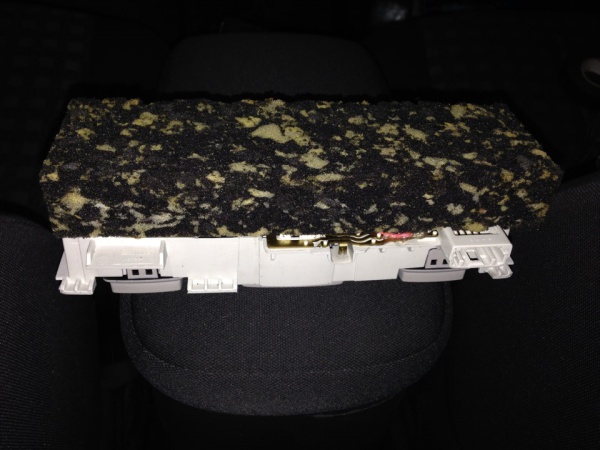

Уплотнитель на плафоне, для крепления его в штатном месте

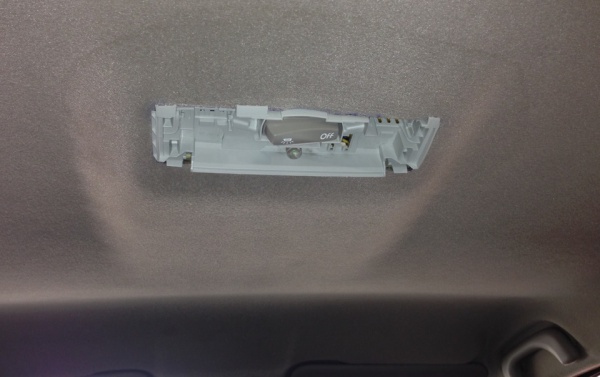

Далее подключаем и устанавливаем

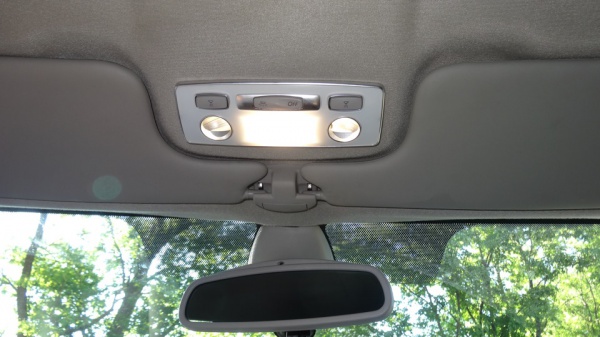

В результате внешний вид потолка Рено Меган 2 с плафоном освещения от Рено Лагуна 3

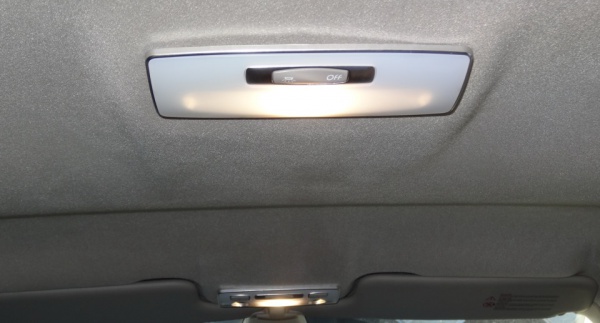

И задний плафон от Рено Лагуна 3

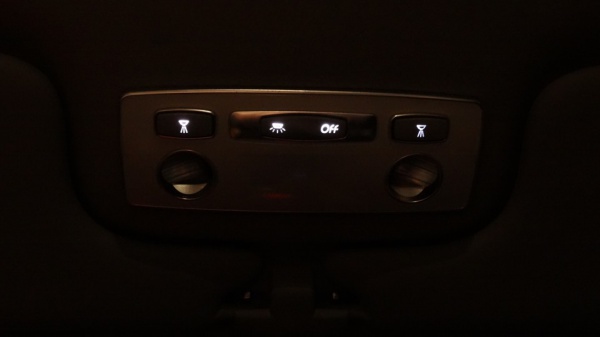

Так выглядит подсветка кнопок ночью в переднем плафоне от Рено Лагуны-3

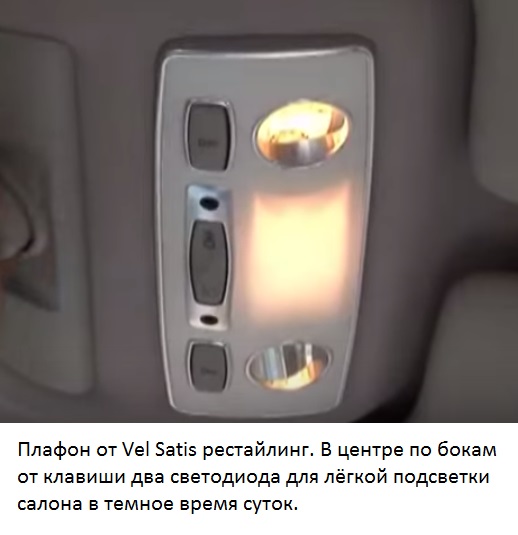

Если постараться, то можно найти передний плафон от рестайлинговой версии Renault Vel Satis.

В плафоне дополнительно имеются два светодиода.

Автор статьи и фото: hoshikuzu (Drive2.ru)
