Доработка трапеции стеклоочистителей на Renault Megane

5 / 2 голоса
Категории: кузов/салон
  • Файлы
  • Двигатель
  • Модель автомобиля: Megane 2

Для доработки механизма трапеции стеклоочистителей на Renault Megane потребуется сварочный аппарат и прямые руки.

Также: плоская (шлицевая) отвертка, ключ на 16, ключ на 10, раздвижные пассатижи, наждак, штангенциркуль, тиски, болгарка, сварочный аппарат или знакомый сварщик, немного консистентной смазки (желательно с низкой темп. застывания, за отсутствием выручит "графитка") и пара часов свободного времени.

В результате работ щетки стеклоочистителей будут работать вот так:

В стандартном виде щетки "работают" вот так:

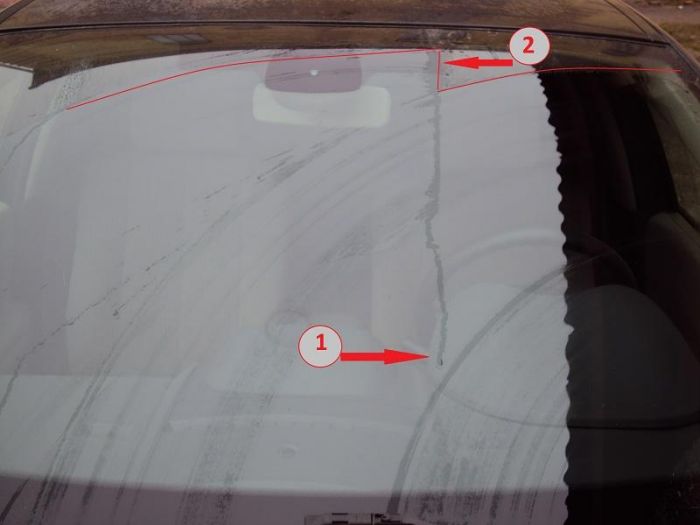

Недочищенный уголок (2) причина стекающей капли (1)

Будем избавляться от этого

Порядок снятия трапеции дворников

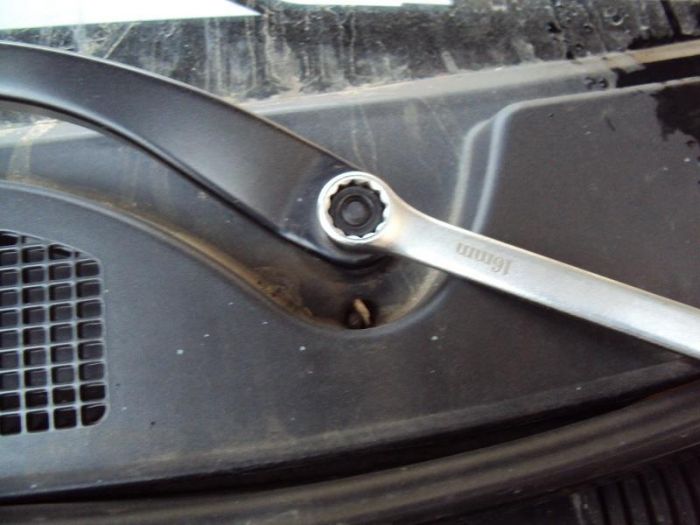

Снимаем заглушки с гаек поводков щеток и откручиваем их ключём на 16.

Снимаем поводки дворников

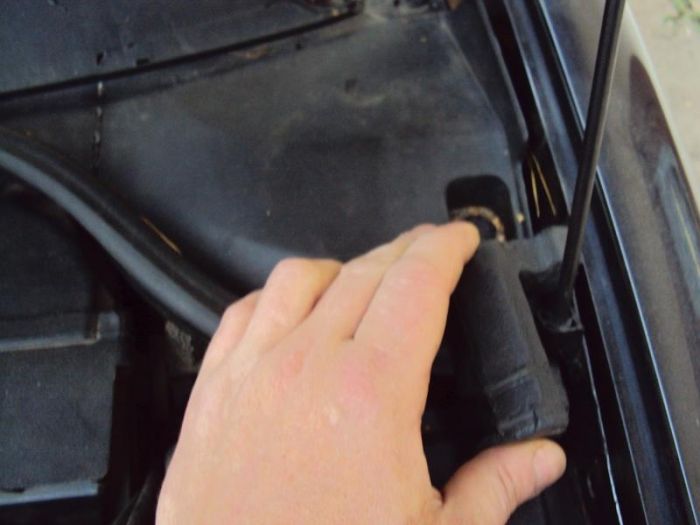

Снимаем резиновые уплотнители

Вынимаем 4 клипсы по краям

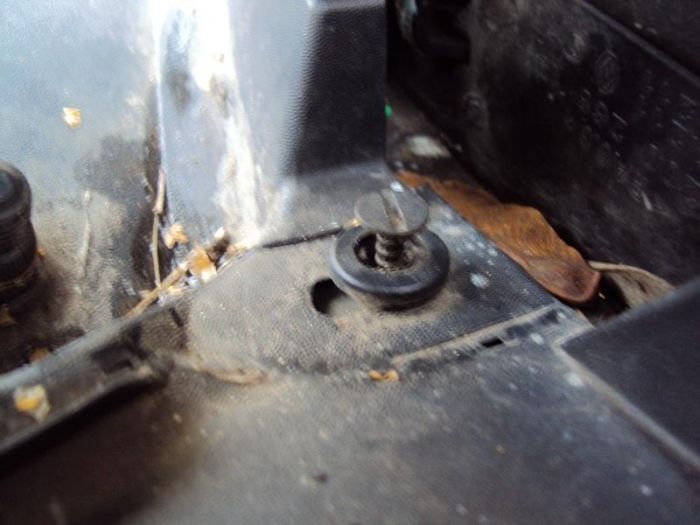

Конструкция клипсы:

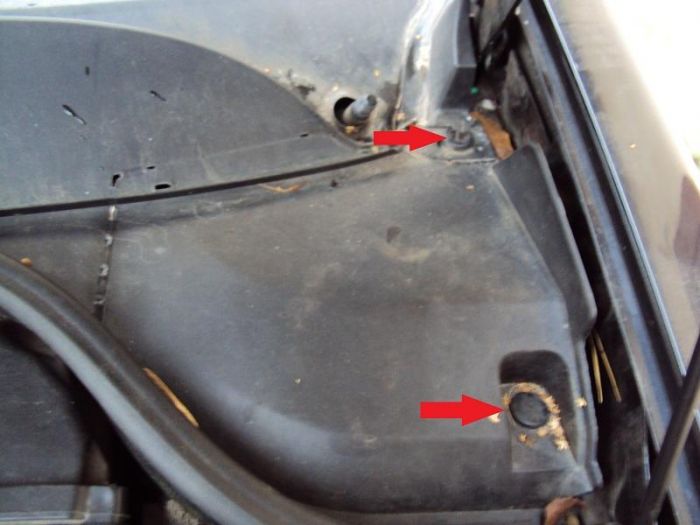

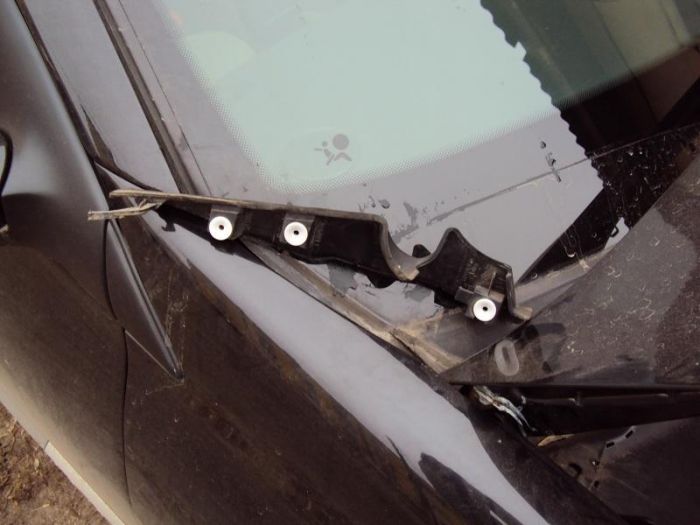

Далее снимаем пластмассовые накладки находящиеся в нижних углах лобового стекла. Для этого нам надо сильно потянуть край к центру лобового (там 3 защелки), а затем сдвинуть в сторону двигателя

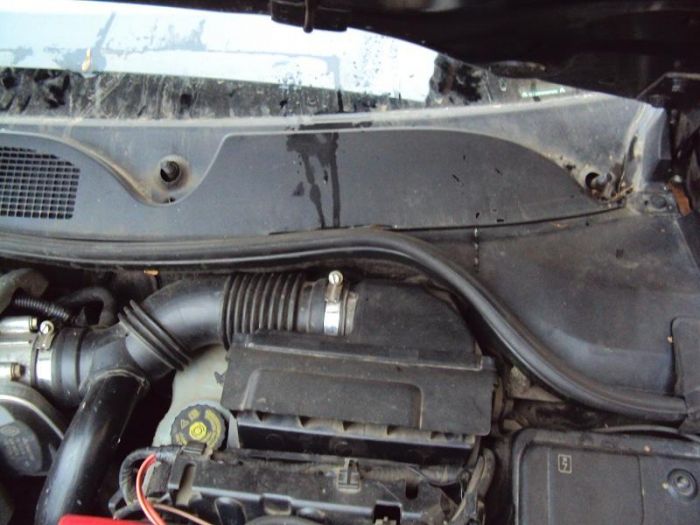

Далее аккуратно снимаем накладку трапеции и воздухозаборника, удивляемся всему тому мусору, что накопился после нашего прошлого посещения этой скрытой от глаз области и снимаем 2 пенопластовые накладки по краям.

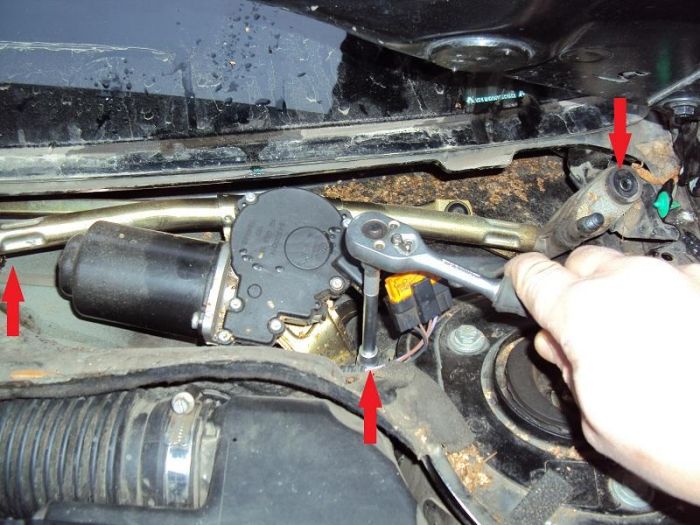

Ключем на 10 откручиваем 3 крепёжных болта и отсоединив разъем вынимаем трапецию.

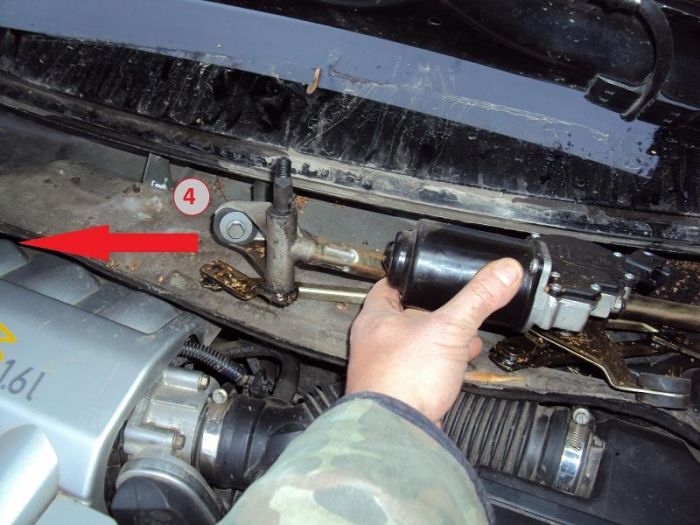

Для этого сдвигаем трапецию влево (1), затем правую сторону заводим под крепёжную площадку (2) и сдвигаем вправо, поднимаем левую сторону и вынимаем механизм (4).

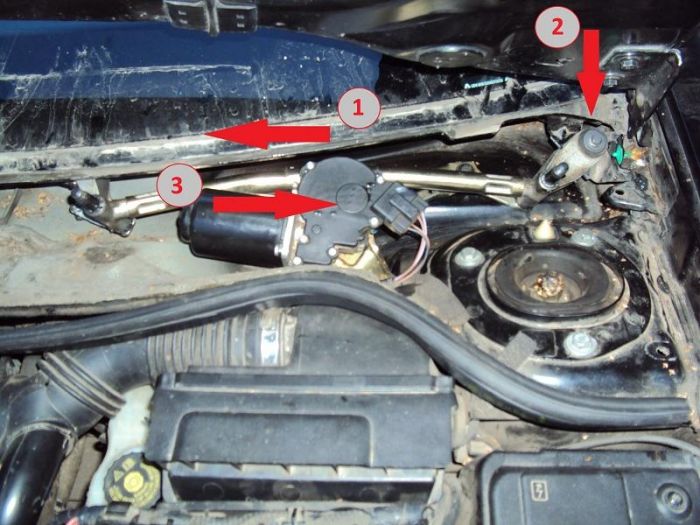

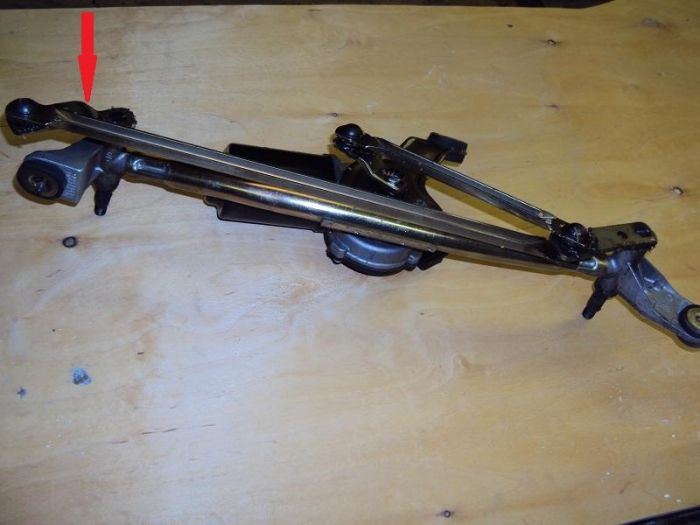

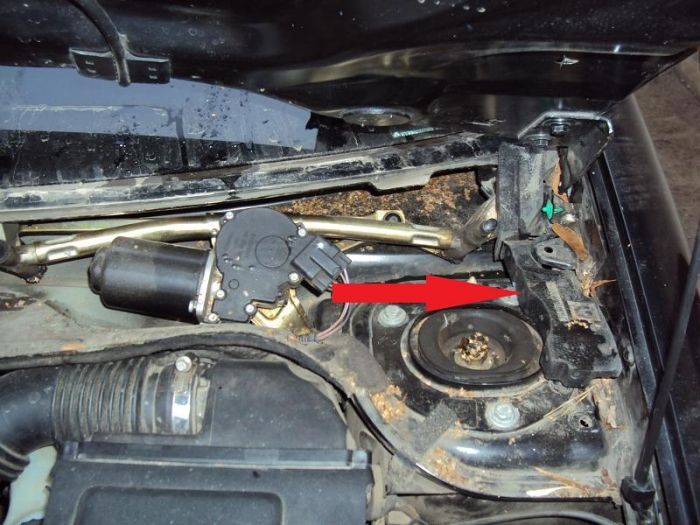

Вот наша трапеция, нам необходимо модернизировать помеченную стрелкой деталь.

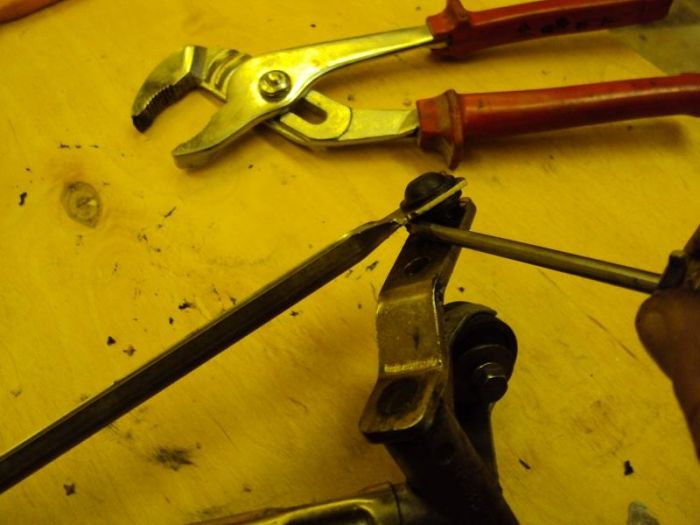

Отсоединяем тягу при помощи плоской отвертки.

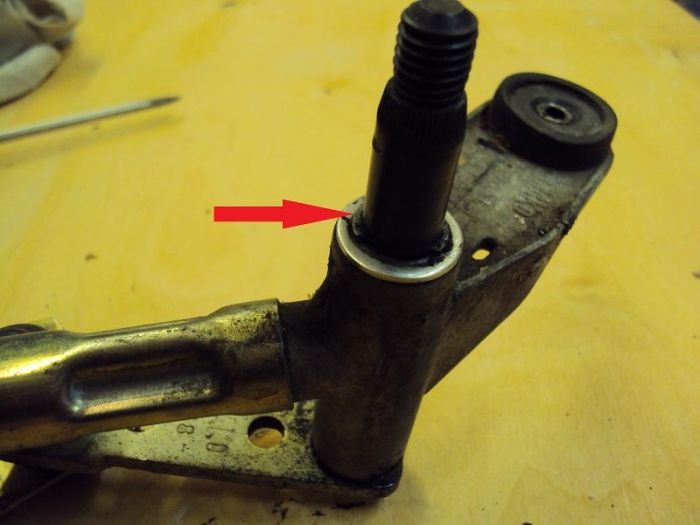

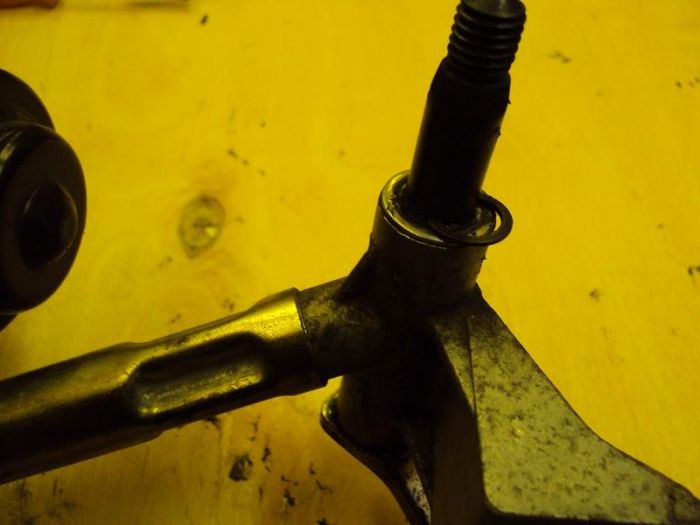

Снимаем стопорную шайбу.

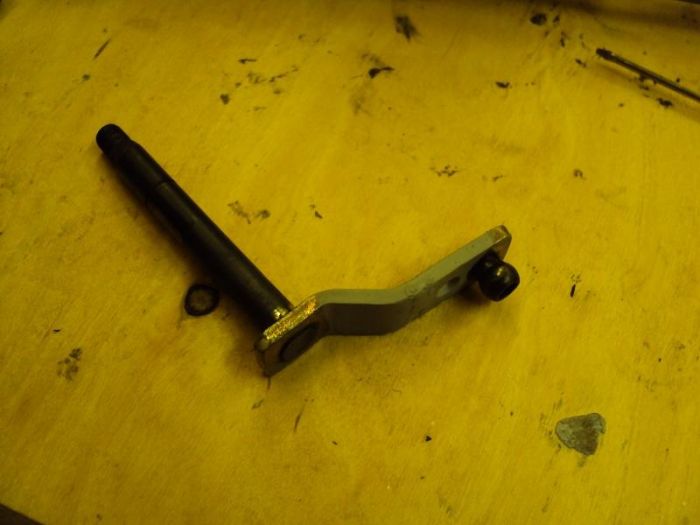

Вынимаем ось с рычагом.

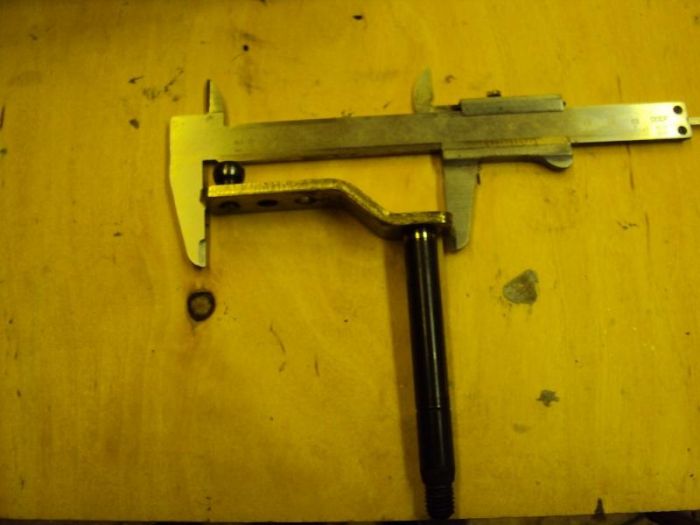

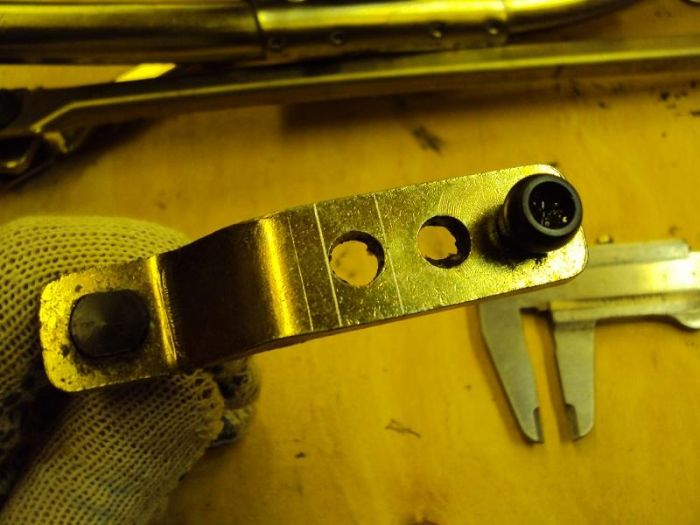

Измеряем рычаг. Мой был 89мм и я решил укоротить его до 80мм.

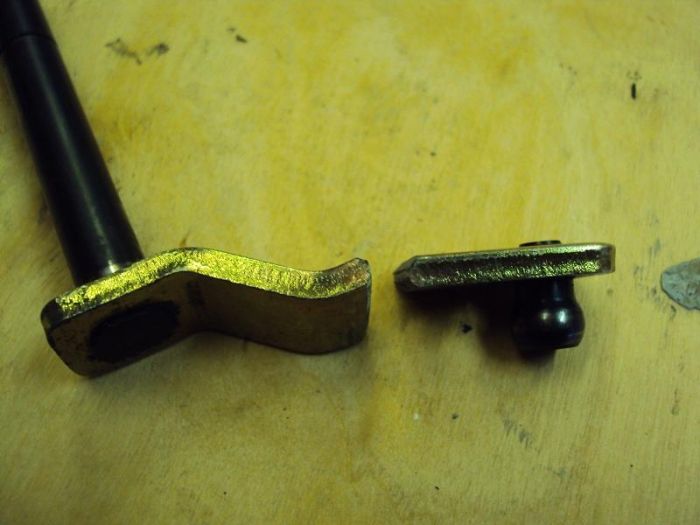

Размечаем и отрезаем лишнее, на наждаке снимаем фаски с плоскостей реза.
Отверстия имеют диаметр 8мм.

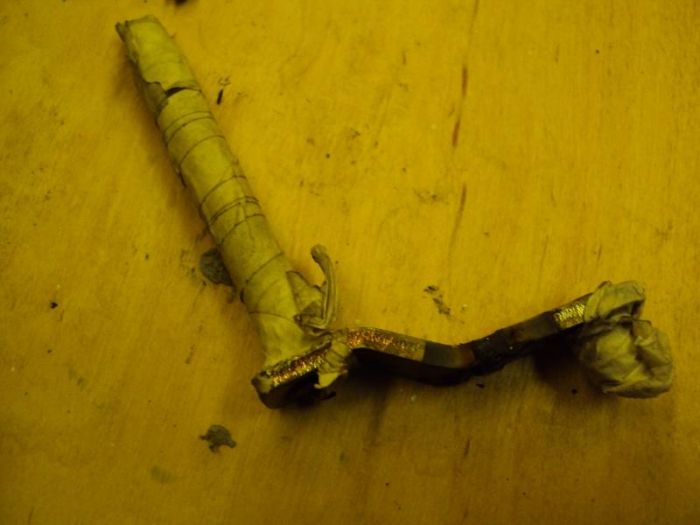

Что бы не испортить ось и шаровую заматываем их молярным скотчем, зажимаем заготовки в тиски и прихватываем, затем провариваем и остужаем.

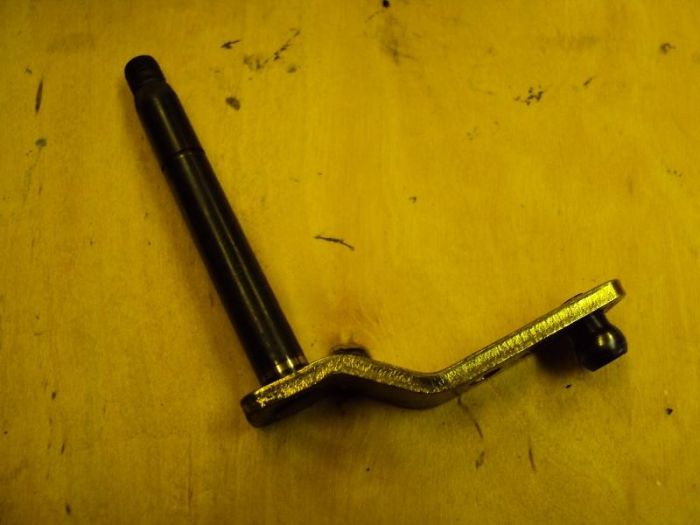

Зачищаем место сварки на наждаке, обезжириваем и красим.

Устанавливаем деталь на место, не забываем всё тщательно смазывать.

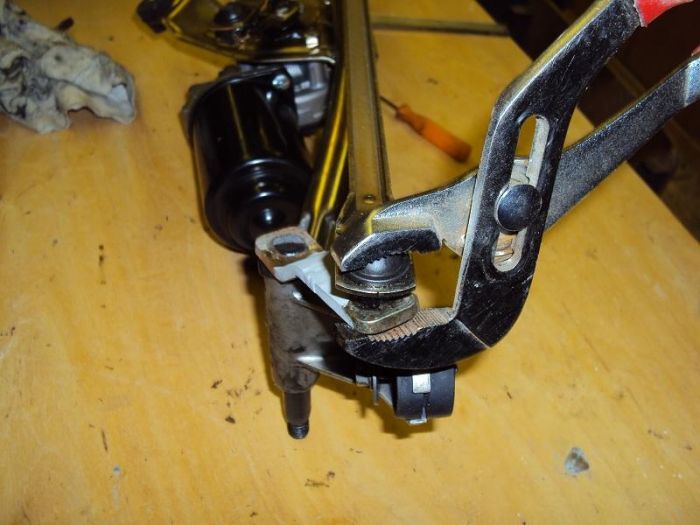

Шаровую удобно впрессовывать раздвижными пассатижами.

Собираем все детали в обратной последовательности, все крепёжные элементы включая гайки поводков смазываем перед установкой, поводки устанавливаем вместе со щетками - так легче регулировать их положение.

И еще раз результат доработанной трапеции.
Теперь уголок счищается пассажирским дворником и капли нет.

материал: Papa.karlo (Megane2.ru)
