Расположение предохранителей и реле в Renault Duster

5 / 2 голоса
Категории: электрика, мануалы
  • Файлы
  • Скачать: Загрузить (511 Кб) МБ
  • Двигатель
  • Модель автомобиля: Duster

Места установки блоков предохранителей в Duster

Номиналы и обозначение предохранителей в Рено Дастер

Предохранители Рено Дастер

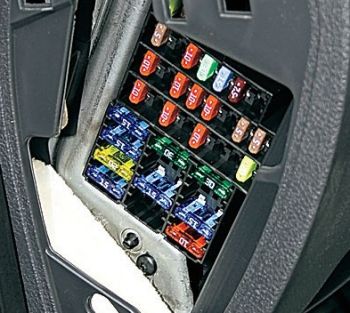

Блок предохранителей в салоне расположен с левой стороны приборной панели

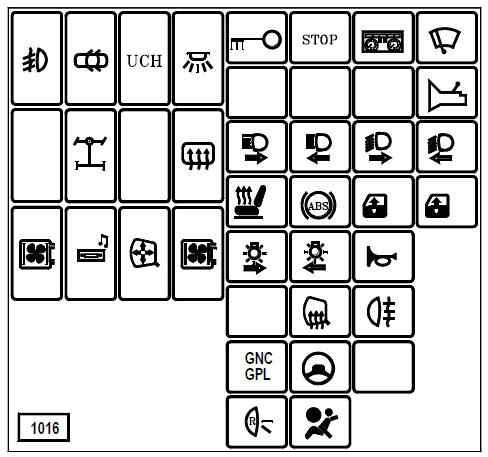

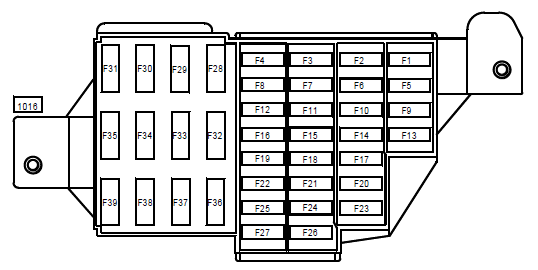

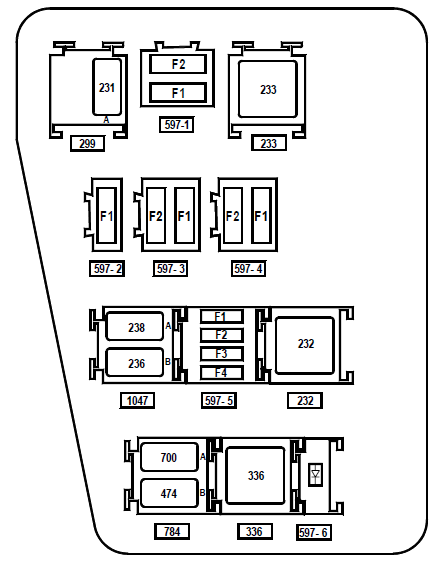

Обозначения и расположение предохранителей салонного блока в Renault Duster

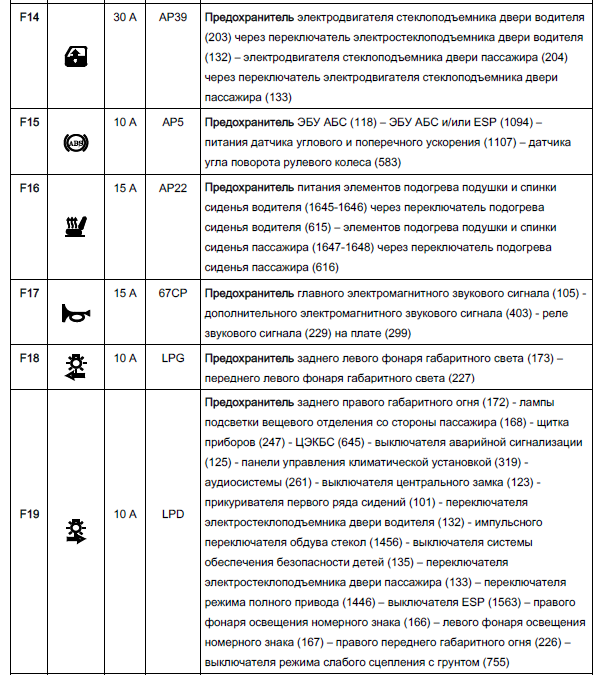

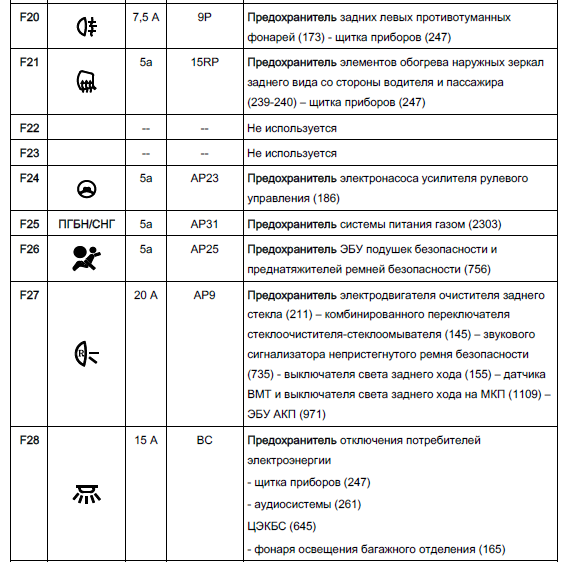

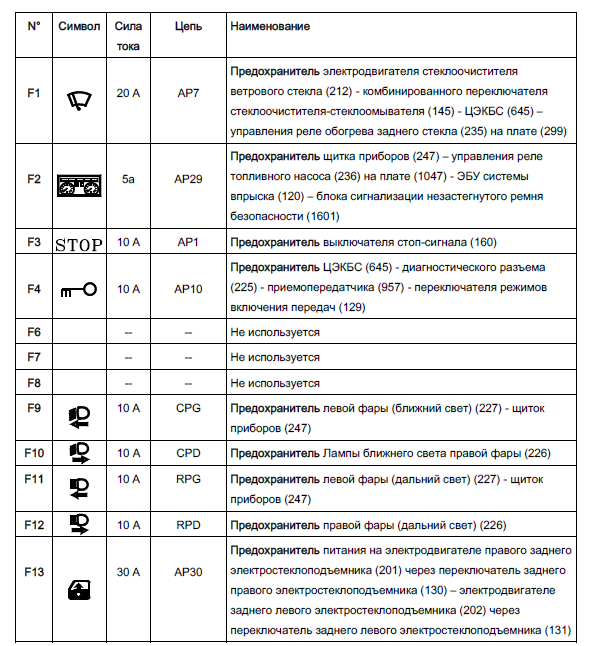

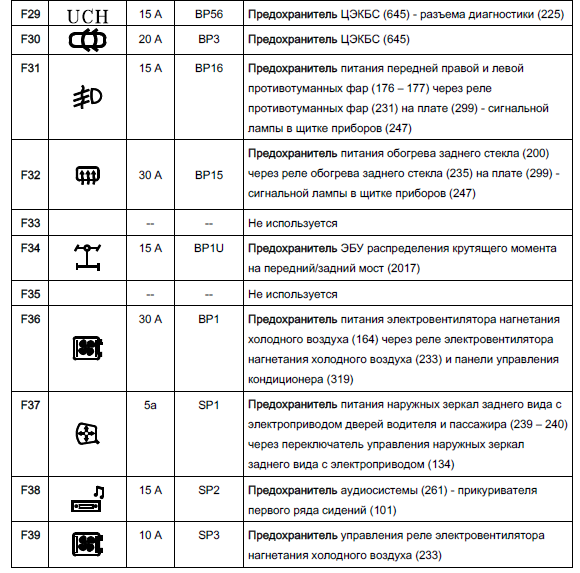

Назначение и номиналы предохранителей (в зависимости от уровня комплектации)

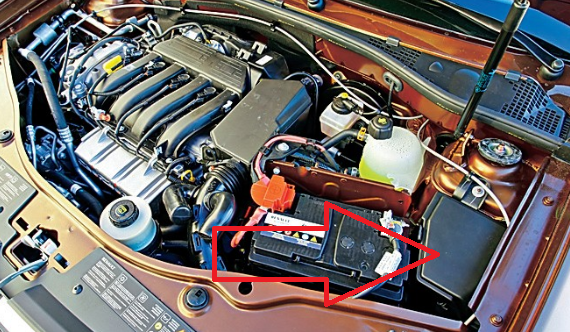

Блок предохранителей и реле в моторном отсеке

фото "за рулем"

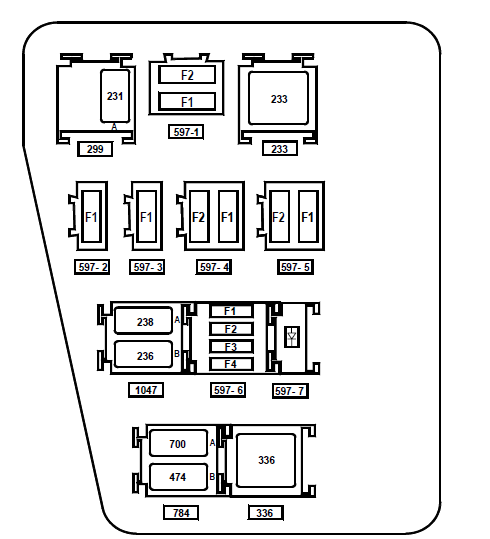

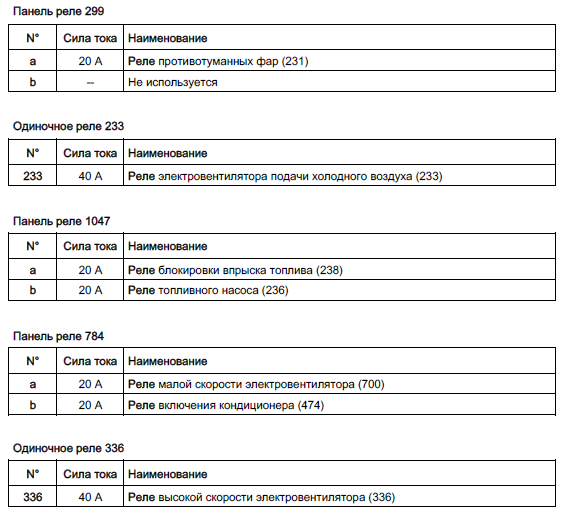

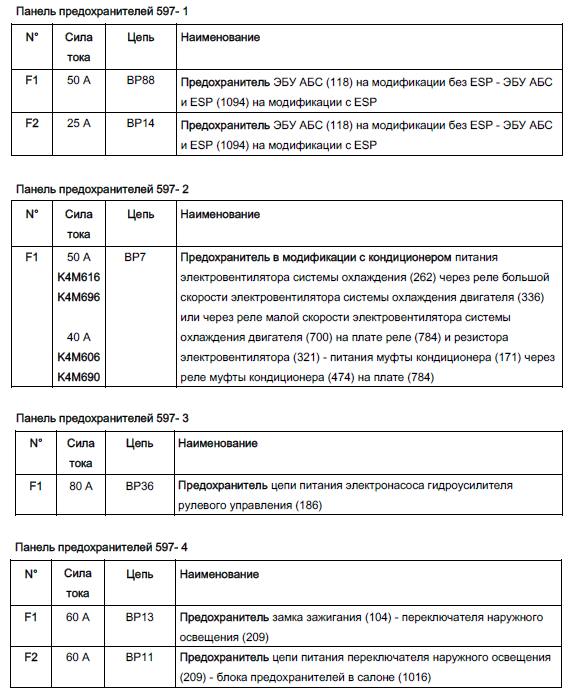

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 1.6 К4М

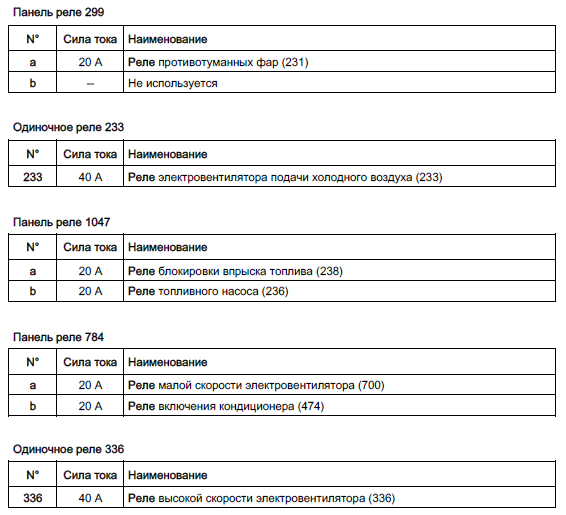

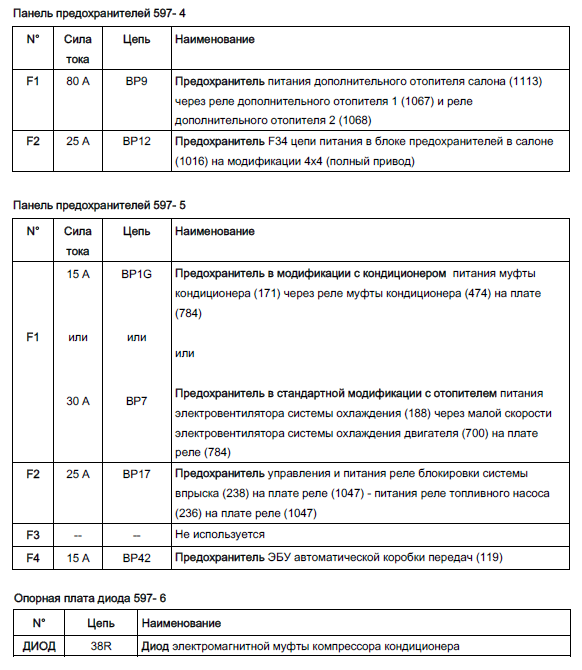

Назначение и номиналы предохранителей (в зависимости от уровня комплектации)

Блок в моторном отсеке (бензиновый двигатель)

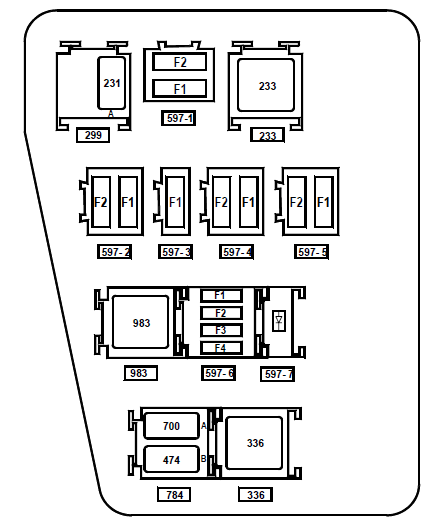

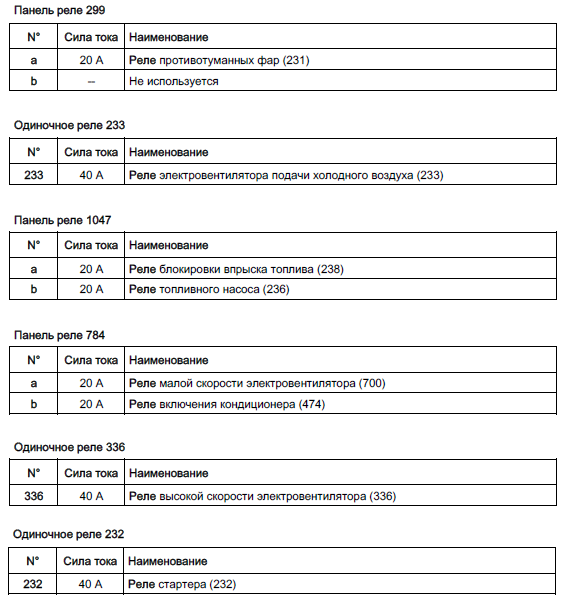

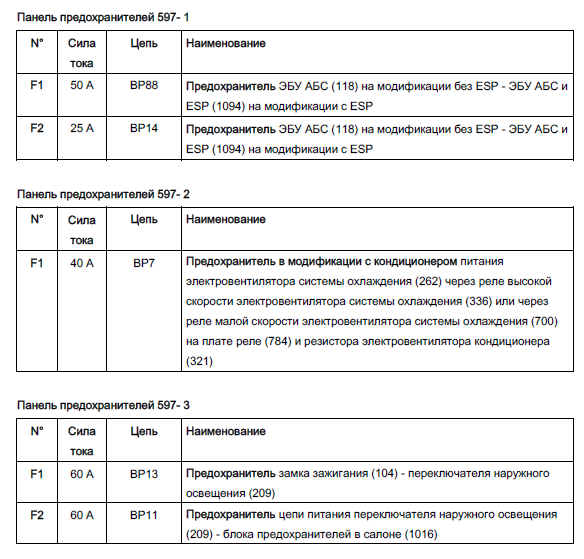

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster ДВИГАТЕЛЬ 1.5 ДИЗЕЛЬ К9К

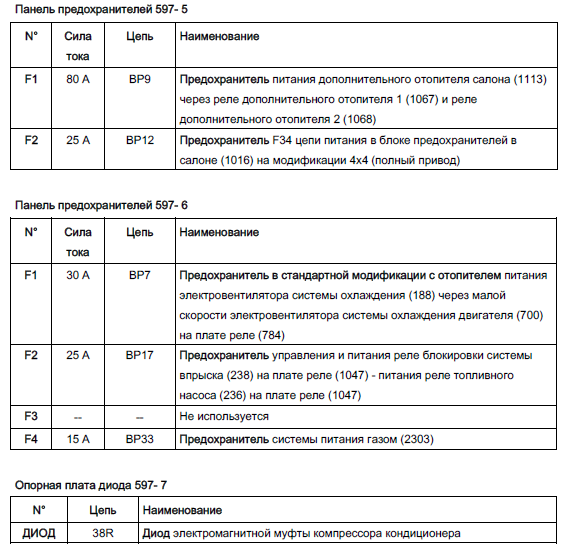

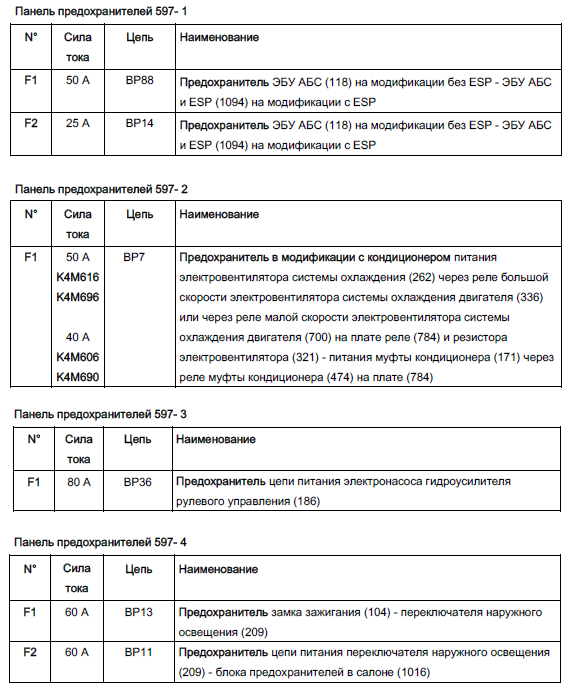

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster Бензиновый двигатель 2.0 F4R

Скачать файл PDF с описанием блоков предохранителей в Renault Duster

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

Поделиться:
Комментарии (1)
Евгений # 3 июля 2016 в 18:52 0
Все круто. Пропал Стоп задних фонарей. Дастер 1,6. Открыли крышку, нашли предохранитель Стоп, почему-то 5А вместо 10А, оказался цел. Попробовали вытащить предохранитель правого габарита, опять засада. Габарит продолжал светиться. Круто!!!!. Завтра поеду в сервис. Сделано в России!!!!
