Подключение подсветки кнопок стеклоподъемника на Duster

5 / 1 голос
Категории: электрика
  • Файлы
  • Двигатель

Подсветка стеклоподъемников на Renault Duster есть по умолчанию, но просто не подключена на заводе, по непонятным причинам.

Вашему вниманию предлагается отчет о подключении подсветки:

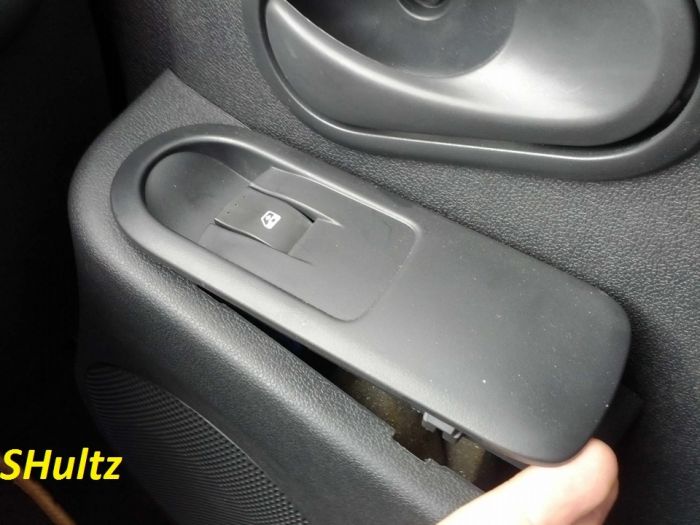

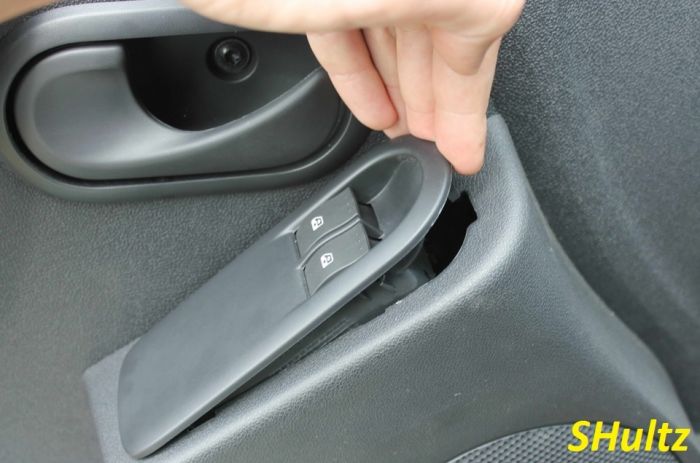

Нежно подцепляем панельку кнопок шлицевой отвёрткой или ещё чемнть плоским и относительно тонким за верхний край (кстате, со стороны пассажира всё "начинается" наоброт, с нижней кромки):

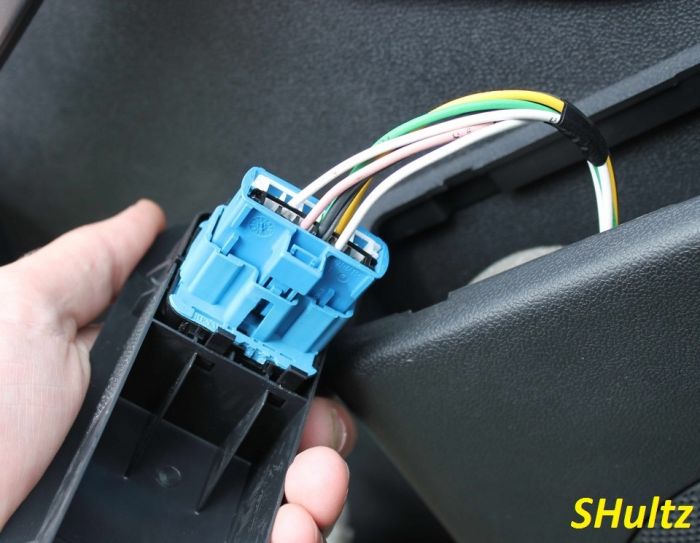

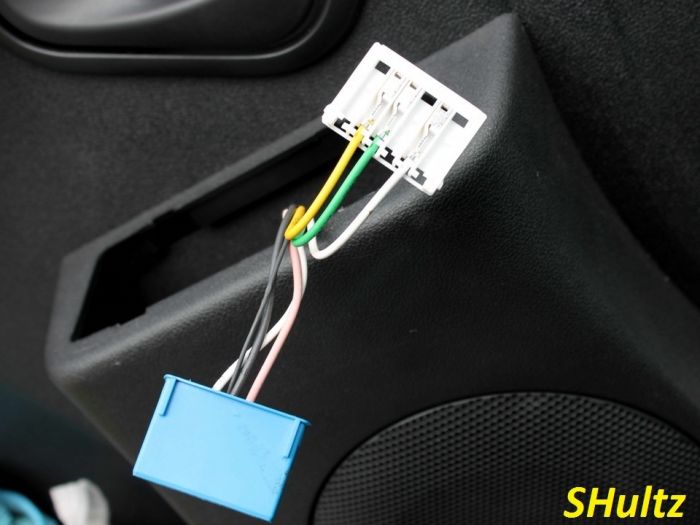

Отцепляем панельку от фишки разъёма, над которой будем проводить операцию, а саму панельку откладываем в сторонку:

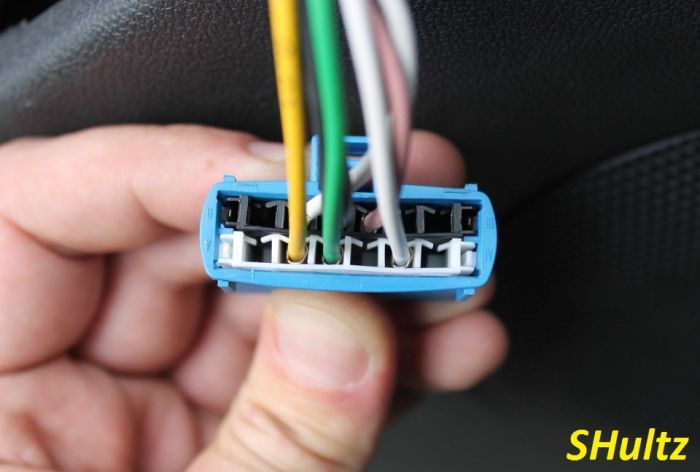

Наблюдаем отсутствие необходимого проводка, а именно — "плюса" диода подсветки, ибо масса там есть, она типа общая…

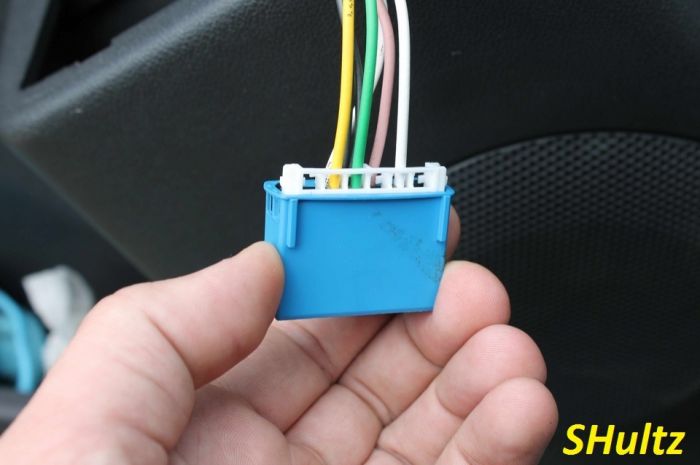

Надавив на "усики" по бокам фишки, вынимаем из фишки белый разъём…

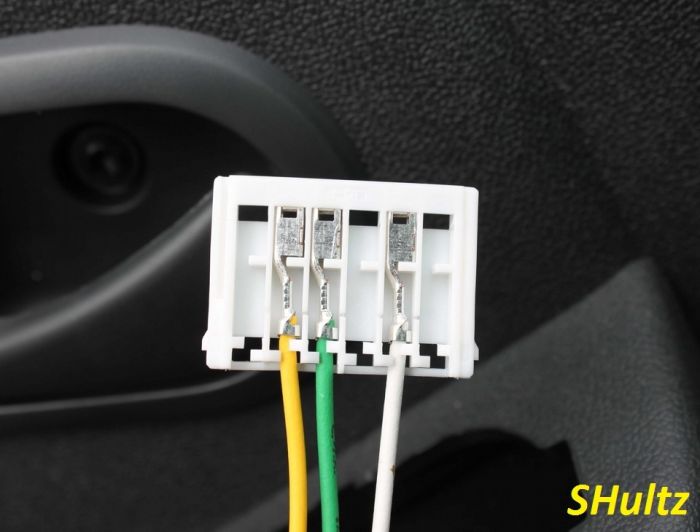

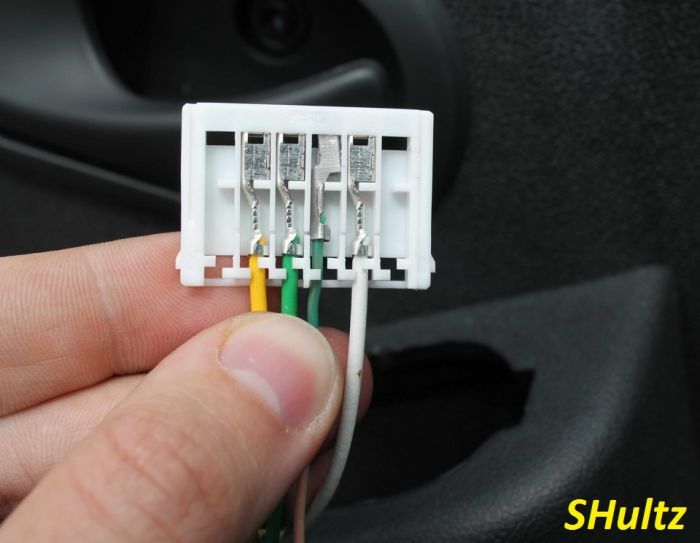

и наблюдаем вблизи отсутствие нужной "мамки"

В недрах гаража был найден "донор" в виде проводка с "мамой" несколько бОльшего размера, но после небольшой обработки тонкими плоскогубцами и ножнями по металлу, он почти замечательно встал на место:

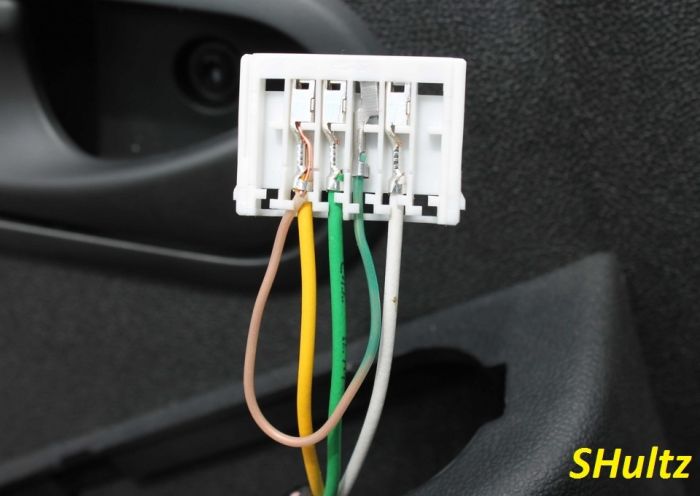

А "хвост" "донора" подключаем, в соответствии с рекомендациями опытных "доработчиков" Дастеров, к жёлтому проводу. Оголять ничего не стал, подсунул его под обжимы самой клеммы:

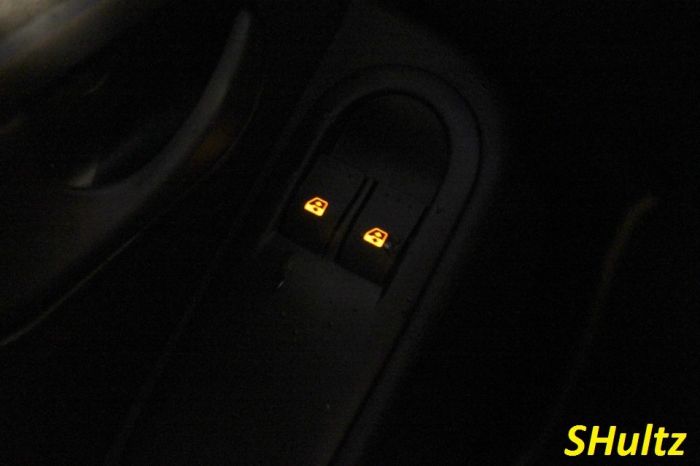

И после всего этого — собираем нежно в обратной последовательности, дожидаемся темноты, включаем зажигание, и радуемся проделанной работе:

Подключение подсветки со стороны пассажира

Заметьте ещё раз — снимаем от нижнего края:

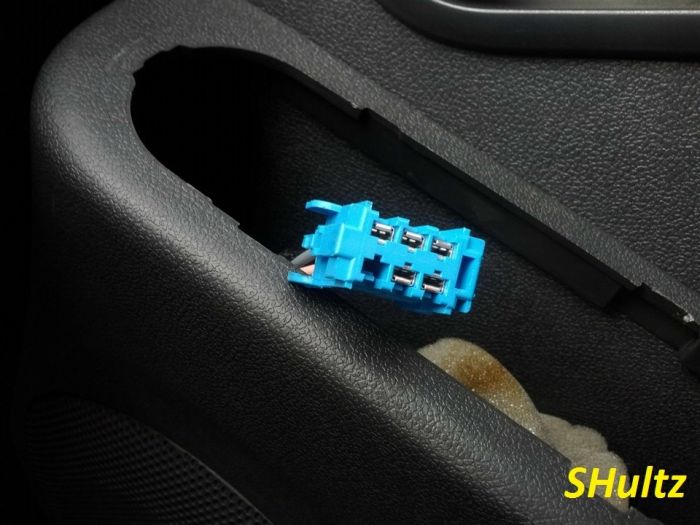

Отсоединив фишку разъёма, видим отсутствие одного проводка:

На пассажирском разъёме всё гораздо проще, ибо "плюс" идёт по соседнему с отсутсвующим "концом" проводу, поэтому было решено сделать всё по-простому, установкой перемычки между "папами" на фишке кнопки:

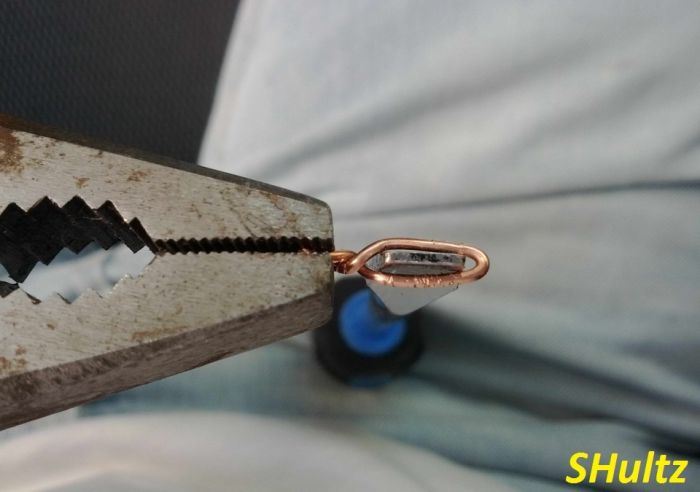

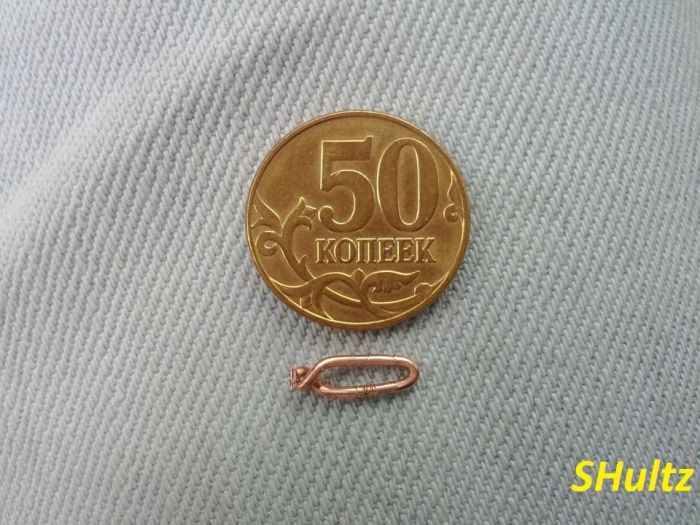

Из кусочка оголённого проводка, оставшегося от первоначальных подключений водительского блока, было сделано колечко с помощью пассатиж и шлицевой отвертки, вот так и вот такое:

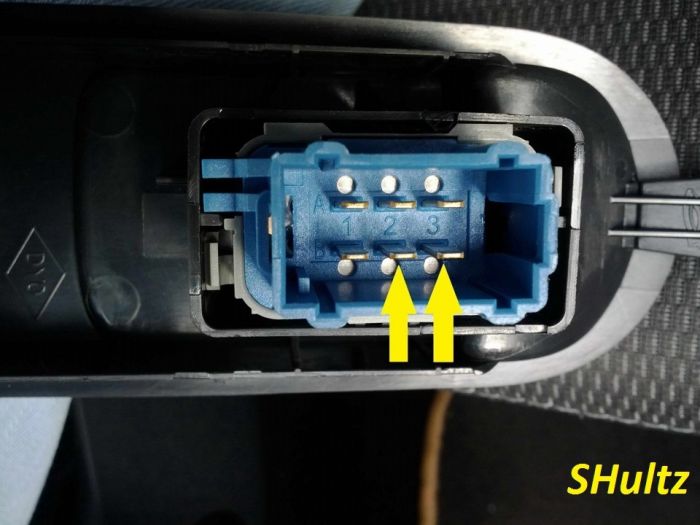

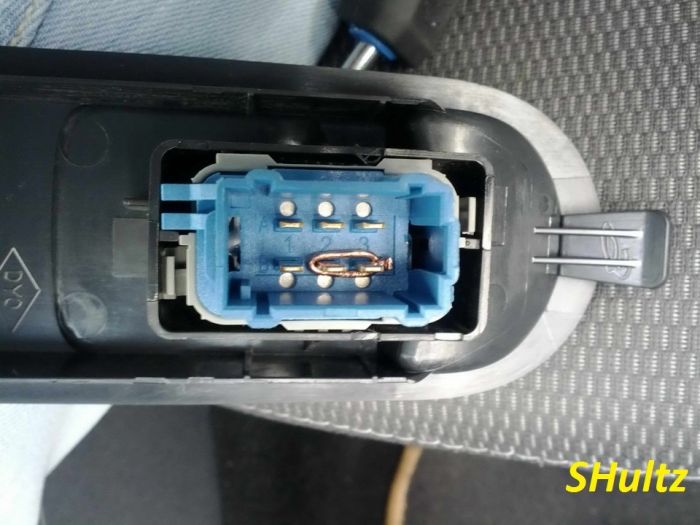

Последним действием с помощью той же шлицевой отвёртки вставили колечко-перемычку в контакты фишки:

После чего всё вставляем разъём обратно в фишку, убедившись, что колечко нисколь не помешало их крепкому соединению друг с другом, вставляем блок кнопки обратно в дверь, а дальше либо ждём темноты, либо свернув листик бумаги в трубочку глядим в него, прислонив один край к кнопке и заглядывая внутрь с другого… Светиццо!

Выражаем огромную благодарность пользователю Shultz (Drive2.ru)
