Замена задних тормозных колодок на Renault Duster 4х4

5 / 1 голос
  • Файлы
  • Двигатель
  • Модель автомобиля: Duster

Код оригинальных колодок

  • Для полноприводной версии (4х4) - 440607493R
  • Для переднеприводной версии (2х4) - 7701210109


Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Ремкомплект пружин для задней тормозной системы

Для переднеприводной версии (2х4) - 7701205518

Максимальный износ задних колодок (накладки) - не менее 2 мм.

Передних - 6 мм

Тормозные колодки меняются только комплектом на одной оси. То есть, либо все задние, либо все передние. Либо, все вместе.

Как поменять задние тормозные колодки на Renault Duster

Порядок работы:

- если уровень жидкос­ти в бачке с тормозной жидкостью находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачать из бачка часть жидкости.

- снимаем задние колеса

- на фото показана замена на полноприводной модификации Duster (для варианта 4х2 процедура отличается)

- перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен

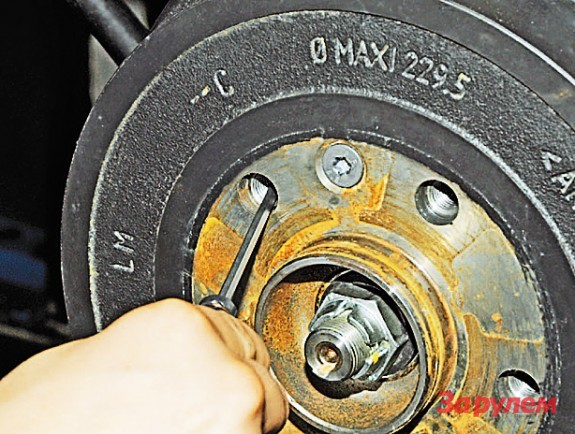

- снимаем заднее колесо и надежно фиксируем автомобиль. Чтобы снять барабан, колодки нужно свести, для этого плоской отверткой через резьбовое отверстие в ступице вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки:

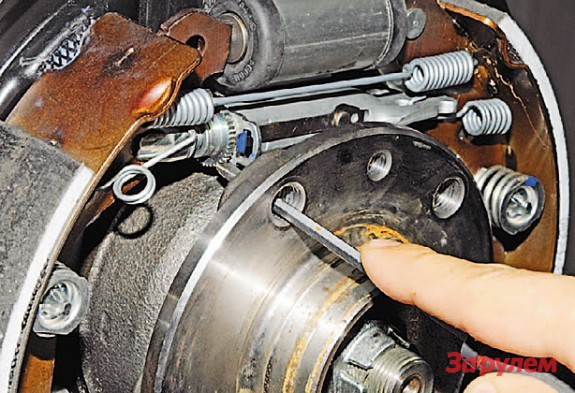

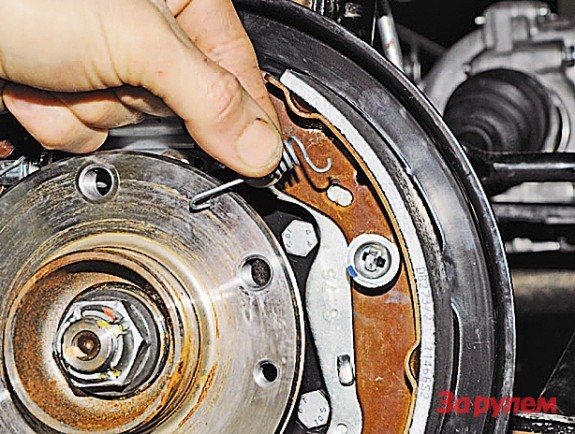

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх

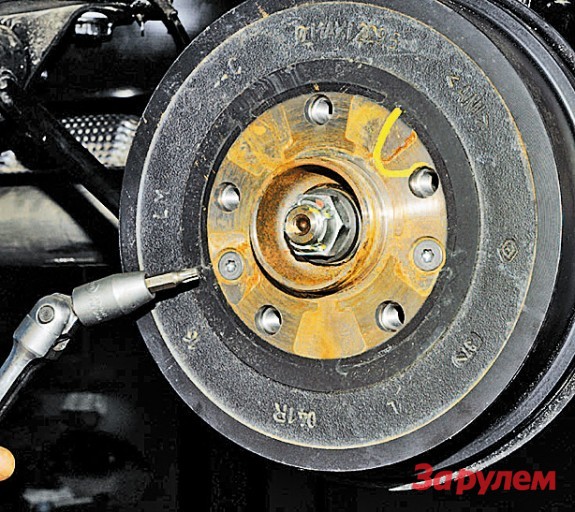

Ключом Торкс T-40 отворачиваем два винта крепления тормозного барабана к ступице

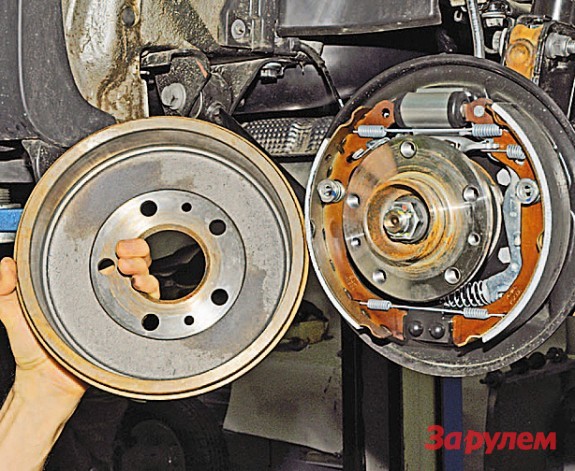

Снимаем тормозной барабан. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

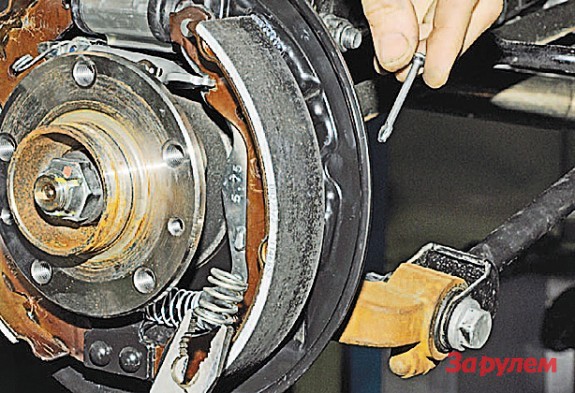

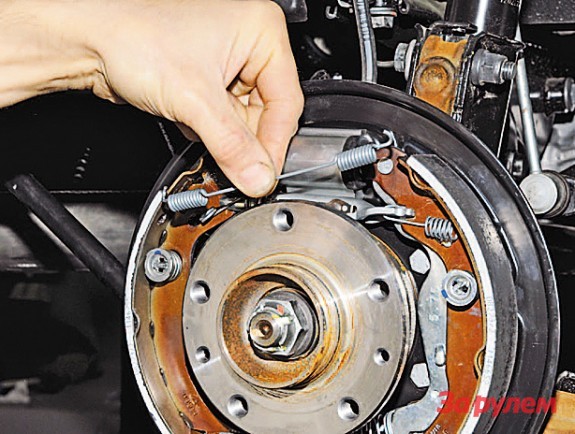

С помощью отвертки, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем её

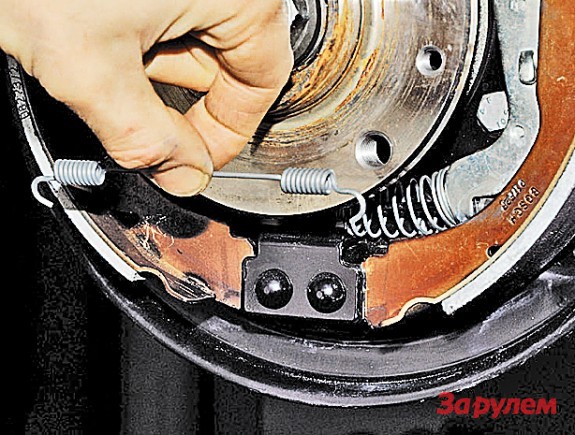

Далее снимаем нижнюю пружину

Снимаем пружину регулирующую зазоры

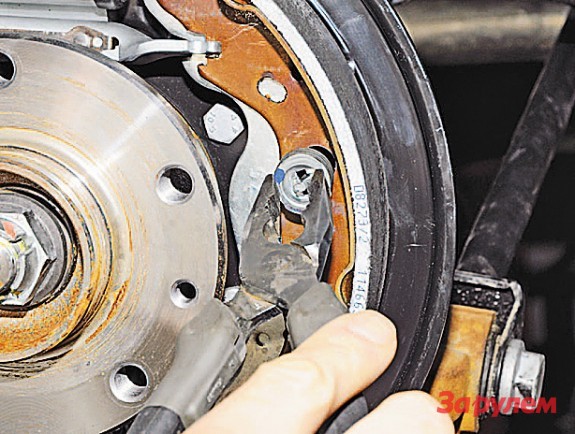

Поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

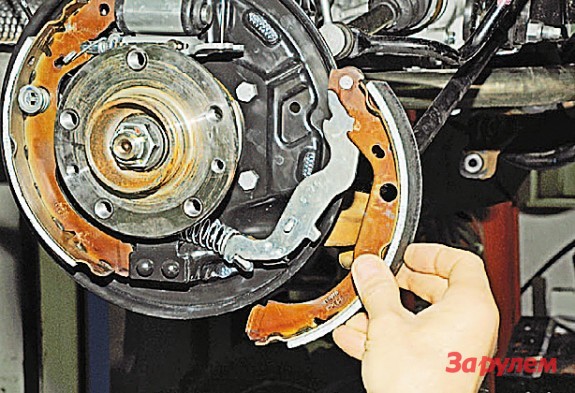

Отводим от тормозного щита заднюю тормозную колодку.

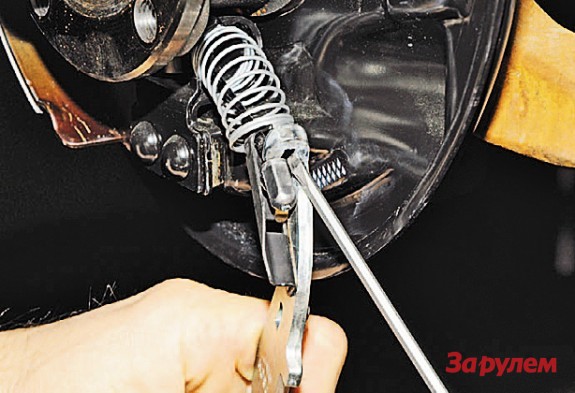

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

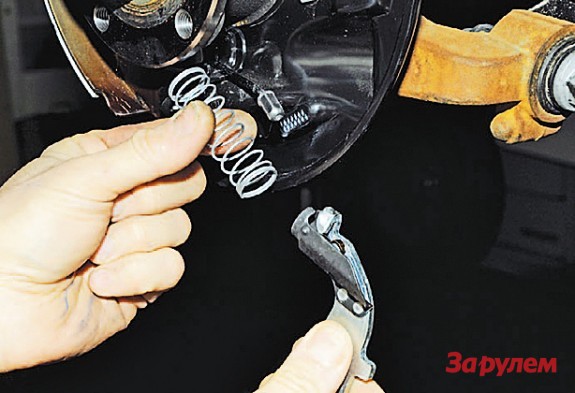

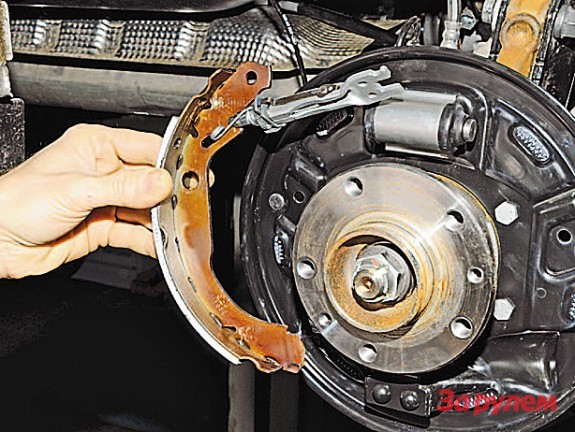

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их. Проверяем техническое состояние деталей и очищаем их.

Очищаем все механизмы внутри барабана.

На резьбовые соединения наносим специальную смазку (для тормозных суппортов)

Если какие-то пружины пришли в негодность, заказываем ремкомплект и меняем все на новые. Код в начале материала.

Далее устанавливаем механизм автоматической регулировки зазора, руками ввернув наконечник ((резьба на наконечнике распорной планки и храповой гайке – правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.
