Как самостоятельно прокачать тормозную систему с ABS

Для прокачки тормозов на автомобилях с ABS требуется специальное приспособление нагнетающее давление в бачек с тормозной жидкостью. В силу дороговизны и редкости таких приспособлений, я покажу вариант самостоятельного изготовления такого приспособления.

Преимущество нагнетания давления, вместо вакуумирования такие:
- простота выполнения процедуры прокачки
- отсутствие подсасывания воздуха через резьбу выпускных штуцеров
- возможность полного вытеснения воздуха из системы
- рекомендованы Рено для прокачки тормозной системы

Единственный недостаток именно моего приспособления в том, что необходимо следить за уровнем тормозной жидкости в бачке и постоянно её подливать. Ну и колесо придется подкачать после процедуры.

Заводские варианты сделаны так, чтобы жидкость сама пополнялась, и имеют собственный ручной насос.

Надеюсь из внешнего вида станет понятно, из каких частей состоит приспособление:

- Черная, резиновая трубка с манометром продавалась целиком для отечественного ножного насоса (150 руб)
- Два метра прозрачной ПВХ-трубки (5 руб/метр, в магазине для огородников)
- Пара хомутов (20 руб)
- Подкладки под хомуты сделаны из маленьких отрезков черной трубки
- Прямой штуцер 4-6 мм (60 руб)
- Штуцер с резьбой М4 (от системы смазки какого-то механизма, у меня уже был)
- Крышка бачка тормозной жидкости (Рено 7701057764, 500р у офиц.дилера)

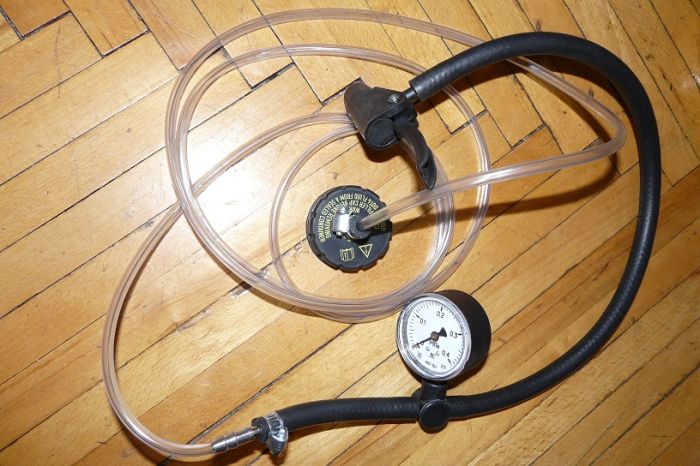

Общий вид приспособления

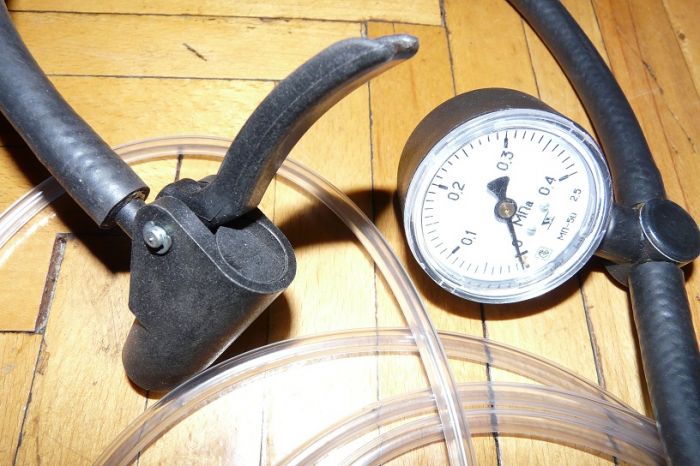

Зажим надевается на штуцер накачки переднего колеса

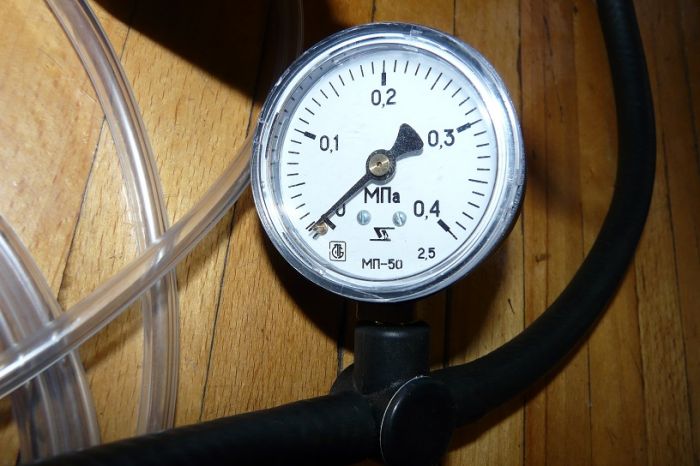

Давление в колесе должно быть не менее 1.5 и не более 2 атмосфер. Одна атмосфера, это примерно 0.1 МПА

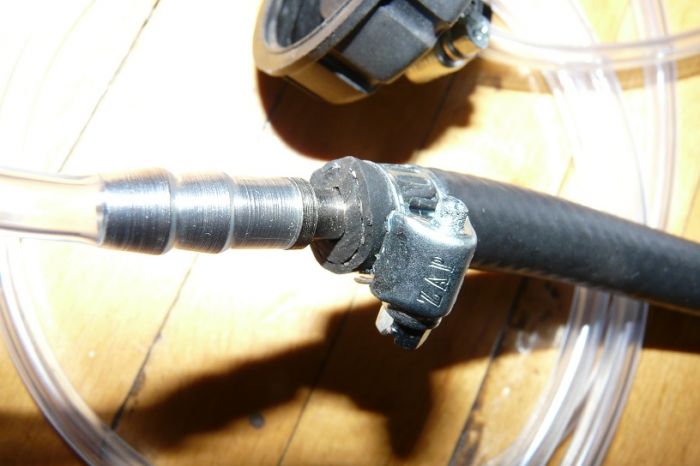

Штуцер нужно нагреть, тогда ПВХ трубка осядет на него без всякого хомута.
ПВХ трубка должна быть такого внутреннего диаметра, чтобы на холодную не налезать на штуцер.

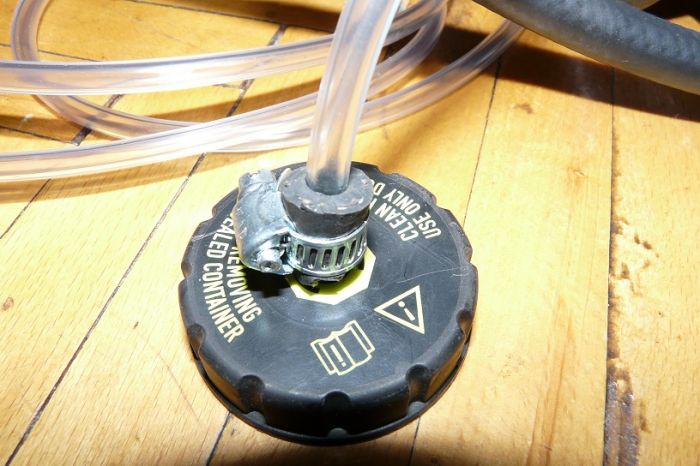

В крышке нужно будет просверлить отверстие и не нарезая резьбы вкрутить штуцер,
чтобы он сам нарезал ёё себе. Под штуцером лучше иметь тонкую резиновую шайбу.

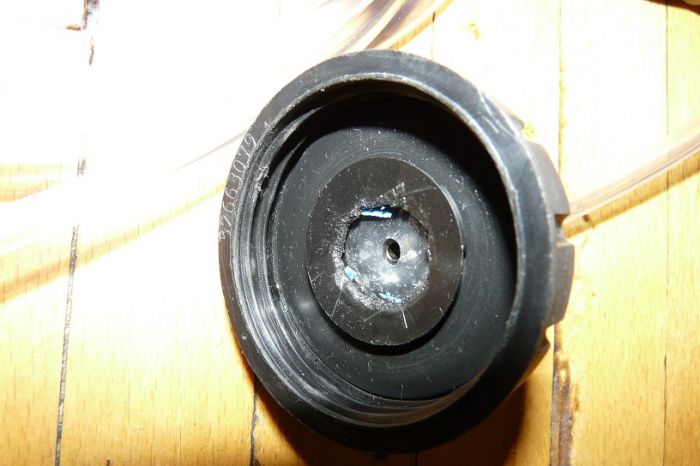

Крышку то же нужно доработать (переделка не обратима):
- Под резиновым кольцом нужно запаять воздушные каналы
- В центральной вставке проделать отверстие
- Крышка тонкая, поэтому в центре её нужно утолщить напаяв пищевого пластика (PP - полипропилен)
- Герметиком устранить мелкие неровности
- Убрать все лохмотья и мусор, чтобы они не попали в бачек тормозной жидкости

Но, все же советую где-нибудь купить готовую крышку-переходник (около 50$)

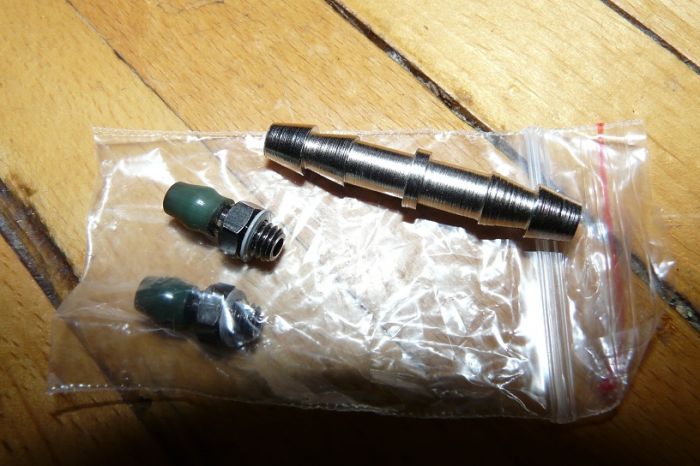

Вот так выглядят штуцеры

Вот ярлык от шланга с манометром российского производства:
Рис.8


2. Приспособление для ВАЗов
В магазинах можно встретить похожее приспособление для отечественных автомобилей.
Качество его сильно оставляет желать лучшего, лично мне стало жалко потраченных 120 руб.
Купил, в надежде переделать его, но понял, что качество меня не устраивает.
Проверять не стал, но думаю травить воздух оно будет со всех щелей.
Рис. 2.1


Тут хомут пополам разломил штуцер зажима:
Рис. 2.2

А тут хомут имеет скорее квадратное сечение, нежели круглое, такую же форму принял и штуцер крышки:
Рис. 2.3

Материал и описание: Guinness (Megane2.ru)
