Снятие щитка приборов на Renault Fluence

Данная процедура произведена владельцем Рено Флюенс с целью устранения пыли из щитка приборов, которая присутствовала с момента покупки автомобиля.

Для снятия щитка приборов первым делом опускаем вниз рулевое колесо

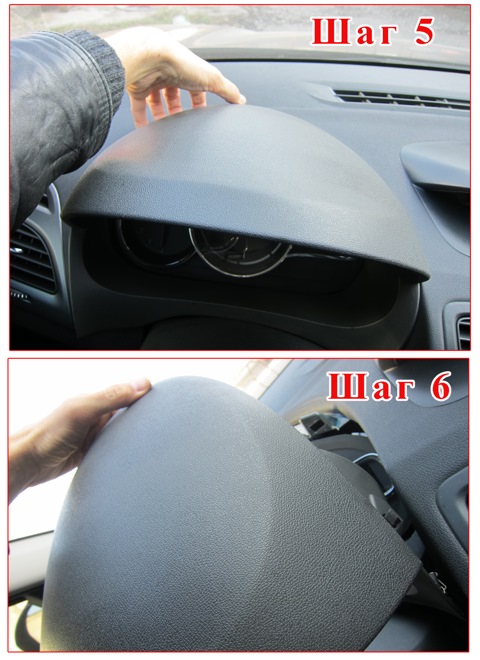

Далее снимаем козырек

Снимаем с небольшим усилием

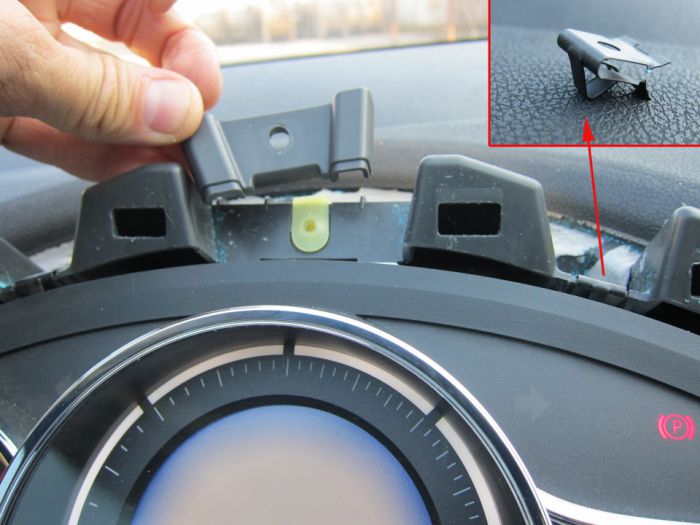

2. Откручиваем винт торкс на 20 и снимаем держатель.

Также можно снять две металлические скобы на всякий случай (они расположены слева и справа от винта).

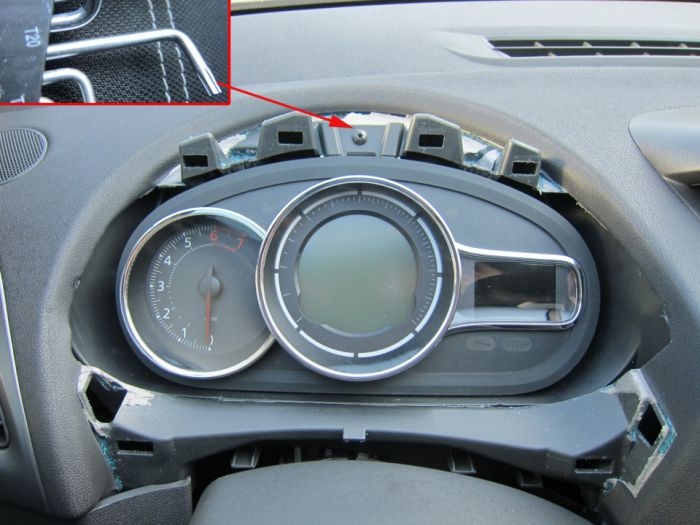

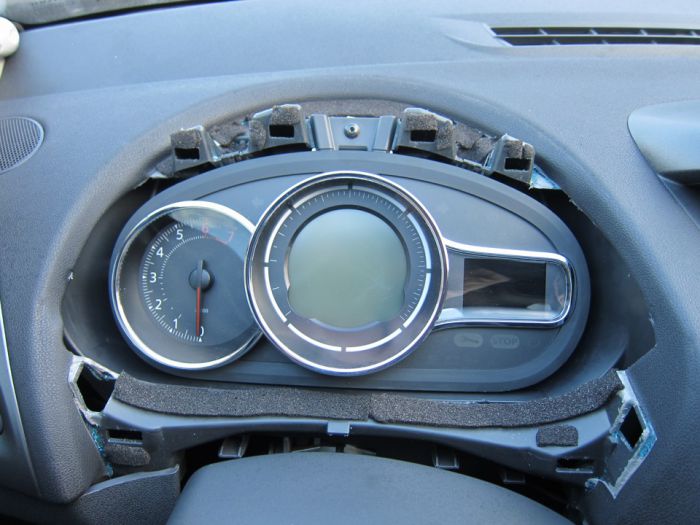

Верхнее крепление щитка приборов

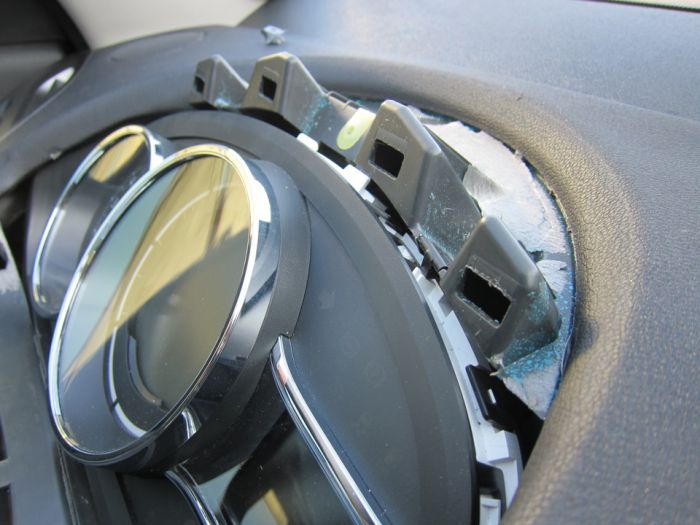

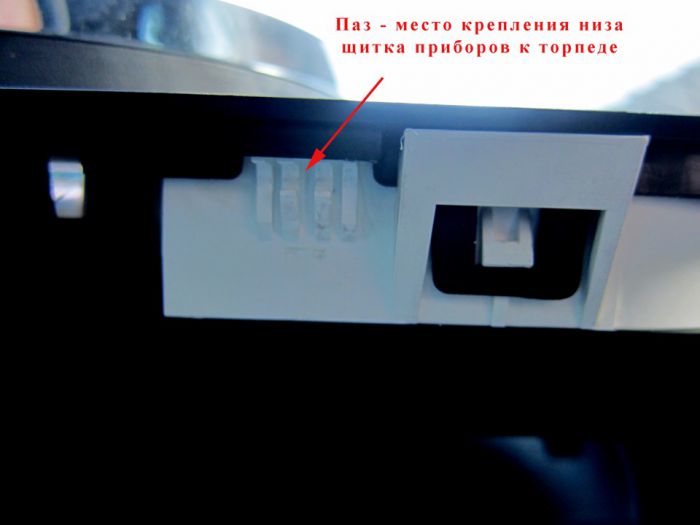

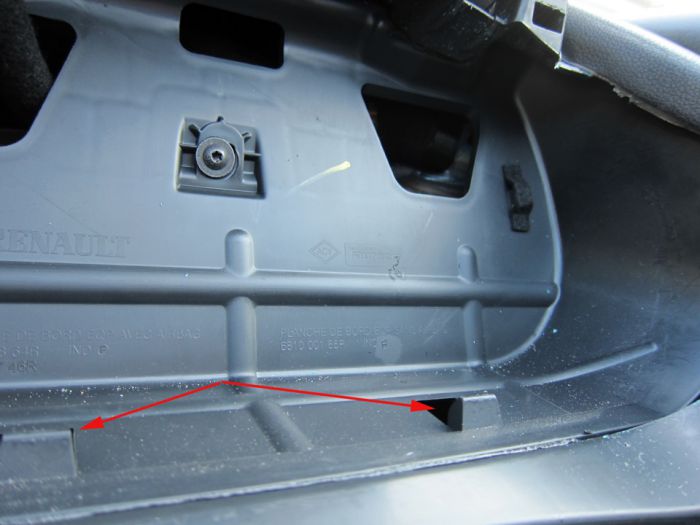

3. Вытаскиваем панель приборов. Вытаскивается она снизу с небольшим усилием (на торпеде есть две защелки, в которые попадают пазы, расположенные снизу на щитке приборов).

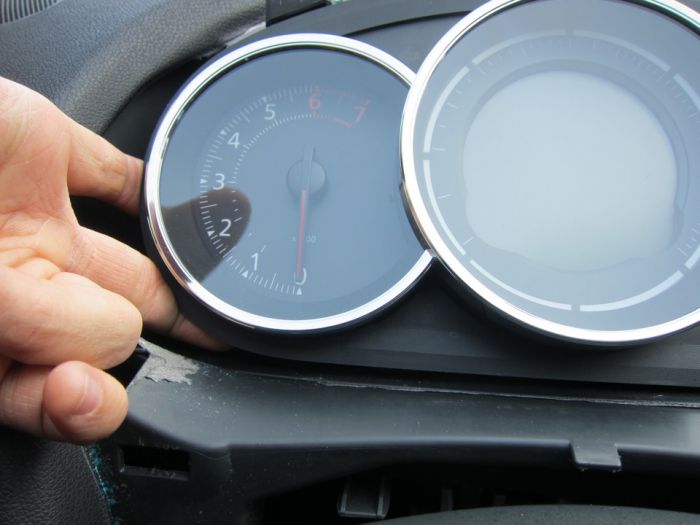

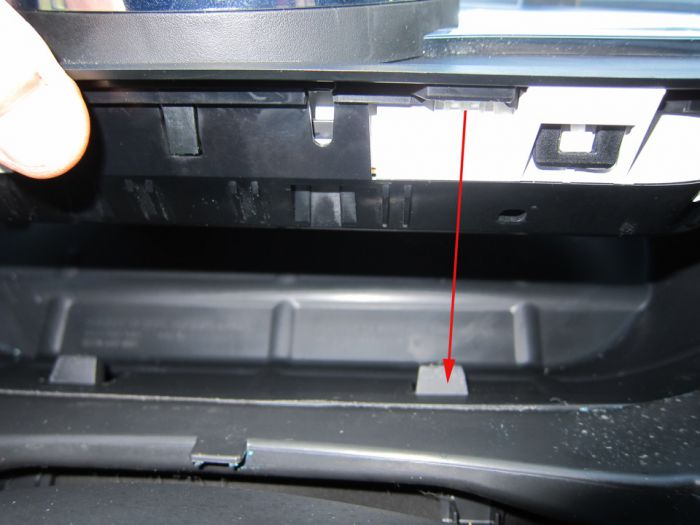

Вставляем пальцы и дергаем с небольшим усилием низ щитка приборов на себя: сначала слева, потом справа

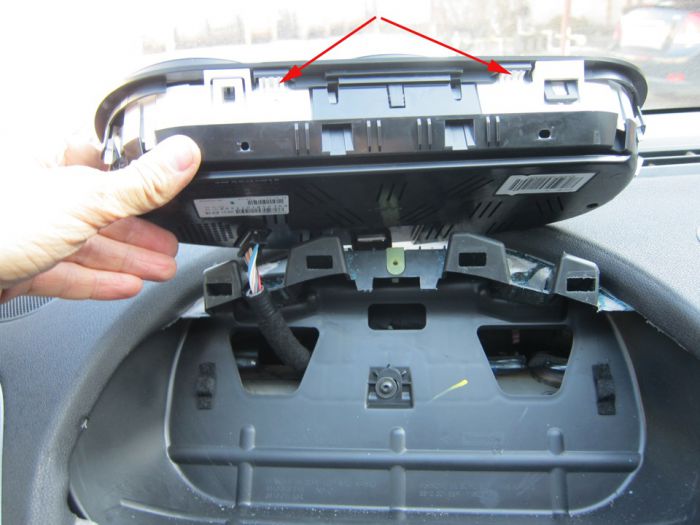

Красными стрелками указаны пазы, которые защелкиваются в торпеду

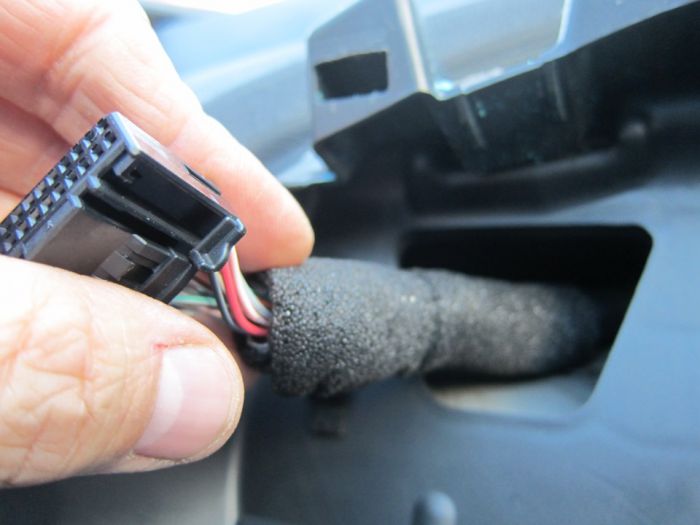

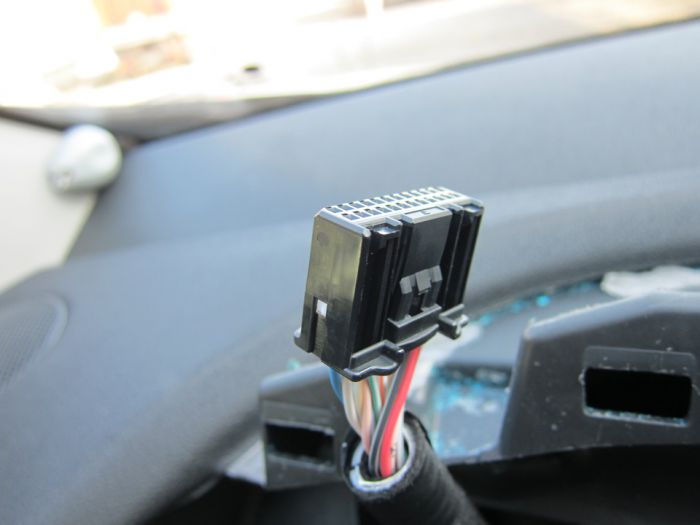

4. Отключаем разъем щитка приборов

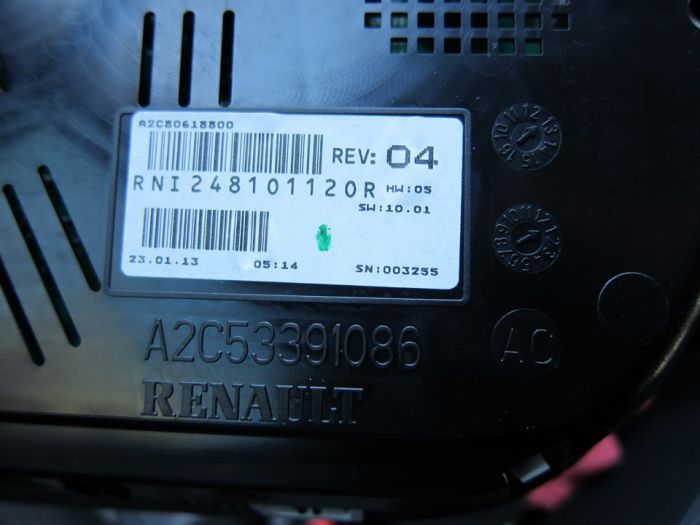

Оборотная сторона и маркировка щитка приборов Рено Флюенс

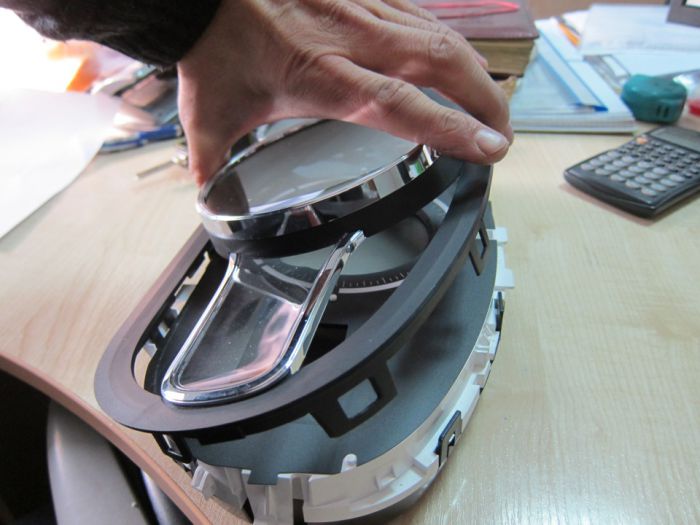

5. Снимаем стекло (на защелках) и протираем сначала влажной салфеткой, затем сухой салфеткой и грушей продуваем остатки пыли.

Можно воспользоваться кисточкой для чистки фото-оптики.

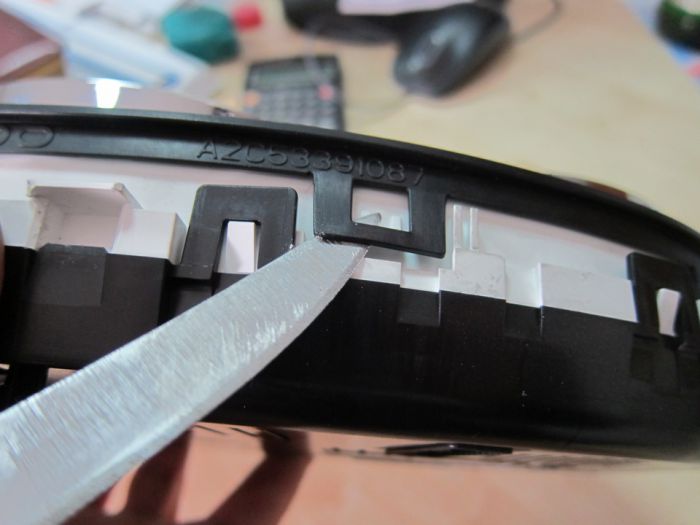

Крепления стекла щитка приборов

6. Защелкиваем стекло на место. Подключаем разъем.
7. Вставляем щиток приборов в торпеду. Нажимаем на низ, чтобы защелкнуть пазы. Закручиваем винт и вставляем металлические скобы.
8. На всякий случай проклеиваем стыки специальным поролончиком на клейкой основе (который сжимаемся и через некоторое время разжимаемся). Поролоном также можно оклеить провод разъема щитка прибора.
9. Устанавливаем и защелкиваем козырек на место.

10. При установке можно проклеить стыки от лишних скрипов.

Фото и материал: DNIPR Drive2.ru
