Модернизация системы обдува на Рено Логан2/Сандеро2

Многие владельцы жалуются на отсутствие обдува в области ног для задних пассажиров на моделях нового Logan-2 и Sandero-2

Причина — отсутствие воздуховодов на некоторых комплектациях.

Есть два способа решить данную проблему: сконструировать самостоятельно с помощью некоторых предметов из хозяйственного магазина или приобрести готовый комплект от Renault Logan первого поколения, но всё равно придется дорабатывать, поскольку посадочные места разные.

В данном фотоотчёте будет описан вариант самостоятельно изготовления воздуховодов из кусков трубы для пылесоса. Внутренний диаметр 34 мм, длинной около метра. Не пугайтесь внешнего вида некоторых решений в отчёте, ведь на войне все средства хороши. В данном случае мы обеспечиваем подачу тепла в район ног задних пассажиров, которыми скорее всего являются наши родные или близкие.

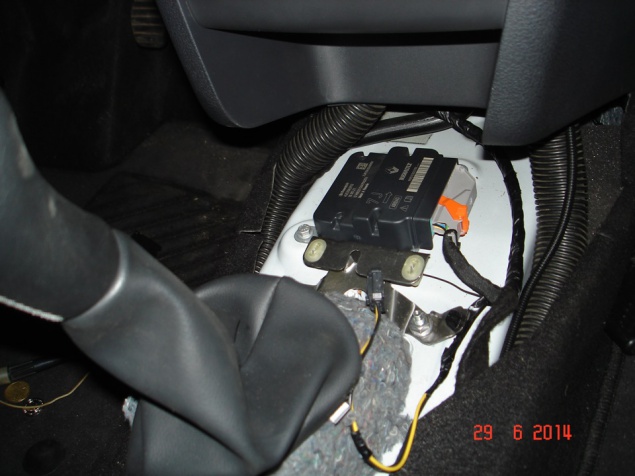

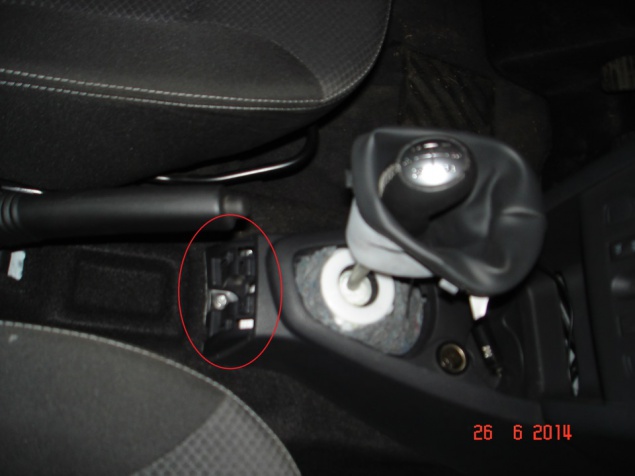

Для начала работы придётся снять центральный тоннель. Для снятия нужно убрать заглушку с подстаканником и открутить болт (Торкс), далее снять часть пластика, открутить еще один и два винта в подстаканнике.

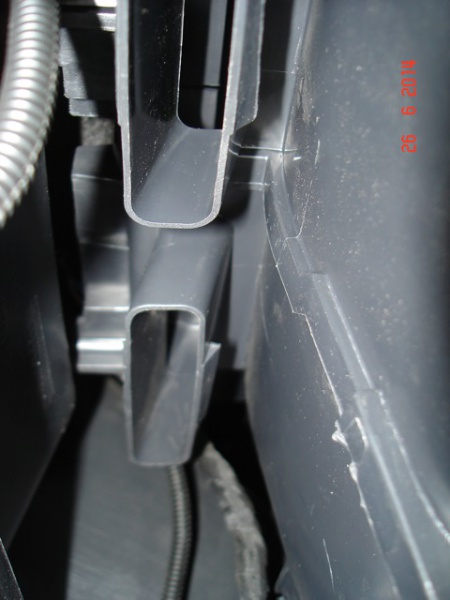

Заглянув под «торпеду» находим два прямоугольных выхода для нашего будущего воздуховода, поскольку из этих отверстий горячий воздух (или холодный) дует непонятно куда в район подстаканников в передней части тоннеля. На эти сопла необходимо придумать переходник на трубу. Размер прямоугольников 80х20 мм.

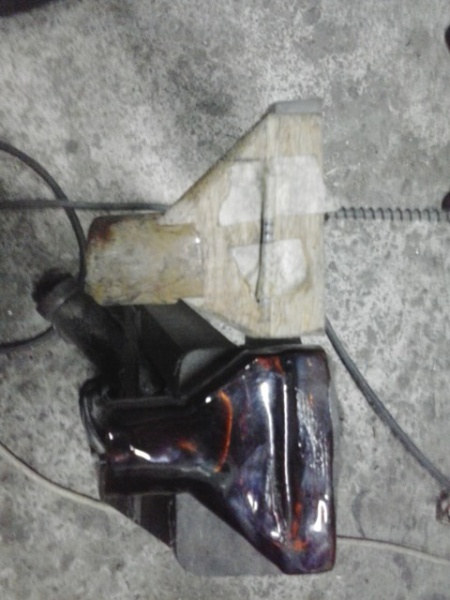

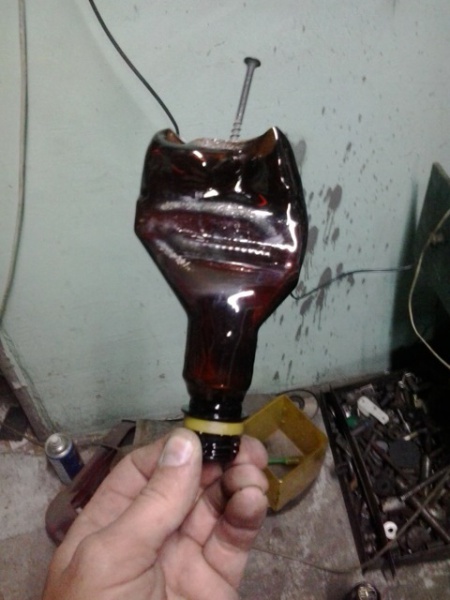

Готовые воздуховоды от «первого» Логана или Сандеро не подойдут, т.к. разные посадочные отверстия. В данном случае, автор сконструировал переходник из простой пластиковой бутылки. Переходник нужен с прямоугольника 80х20 мм на трубу диаметром 34 мм (или какая будет у вас). Бутылка нагревается с помощью фена и ей придаётся нужная форма. Также, можно изготовить переходник из стеклоткани или другого материала.

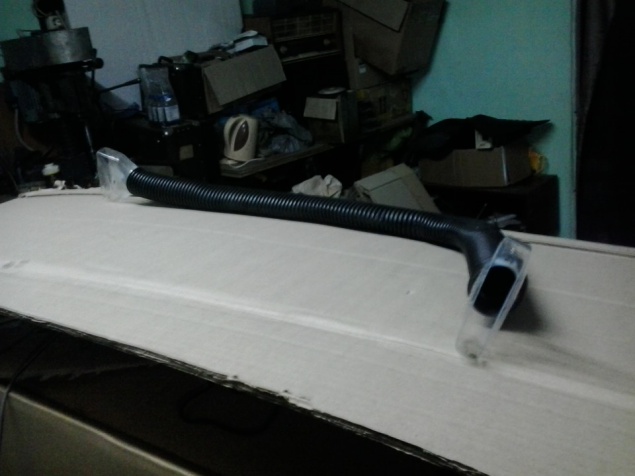

В результате манипуляций должно получится два таких изделия

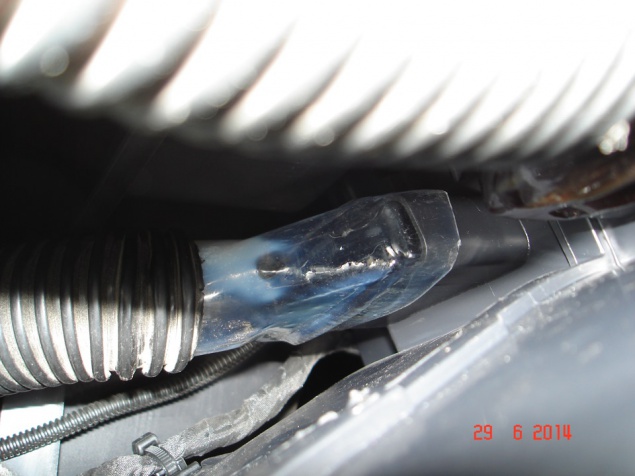

Одним концом надевается на место

Прокладывается в центральном тоннеле

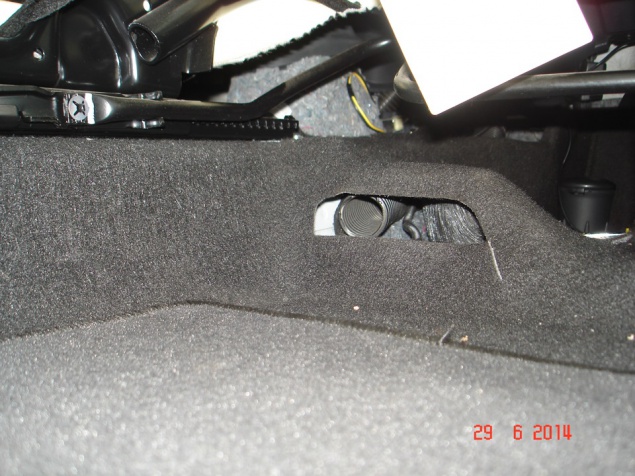

А другой конец выводится к заднему сидению. На фото пластиковый переходник снят, поскольку нет в нём необходимости.

Теперь тёплый воздух будет попадать в область ног задних пассажиров.

Автор и фото: urabus87 (Drive2.ru)
