Коробка переключения передач в ралли

11 мая 2015 - Sudarev


Трансмиссии которые применяются в ралли я бы разделил нанесколько видов.

1.      Полный сток.

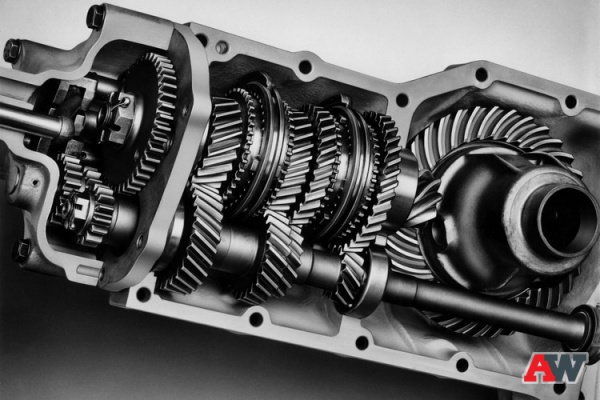

Заводская синхронизированная МКПП. Без всяких изменений. В автоспорте и в ралли почти не применяется так какстандартная кпп рассчитана на эксплуатацию город-трасса, и для ралли является слишком длинной и машина с ней медленней чем могла бы быть.

2.      Тюнинговый сток.

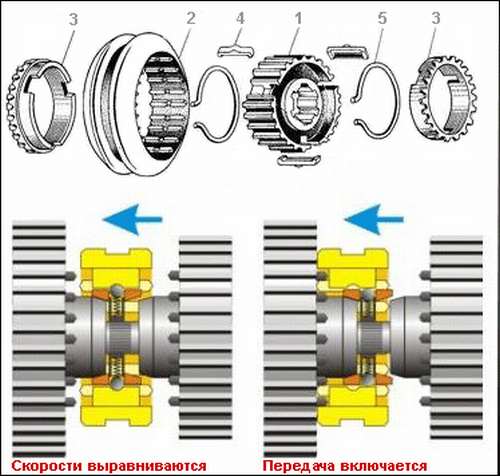

принцип работы синхронизатора

Когда Главная пара и передаточные числа кпп изменены, чаще всего установлен дифференциал повышенного трения (червячный или дисковый) сильно улучшающий динамические возможности автомобиля на скользких покрытиях.

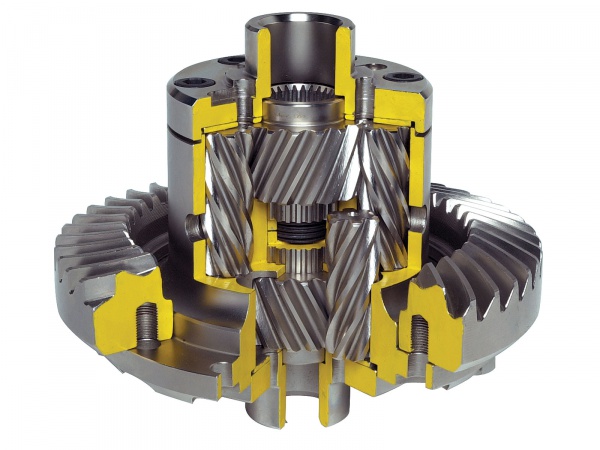

червячный дифференциал повышенного трения

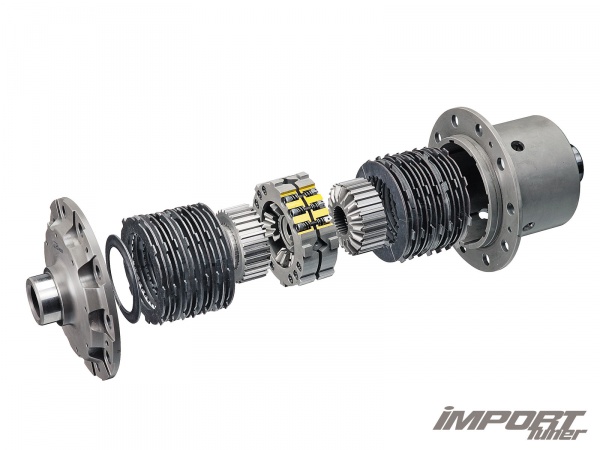

Дисковый дифференциал повышенного трения

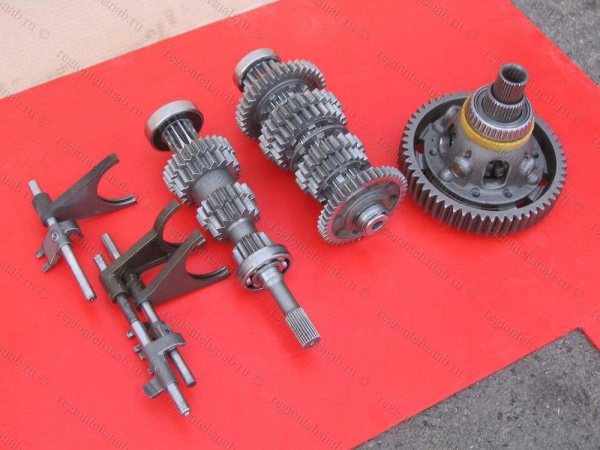

Кпп по прежнему, на основе синхронизаторов и косозубая. Часто применяется для тюнинга городских автомобилей. Т.К. В сравнениисо стоком сильно улучшает динамику автомобиля. Так выглядит раллийная езда наподобной кпп. Это мой онборд с кубка России по ралли – Ралли золотые купола2013г

3.      Кулачковая КПП.

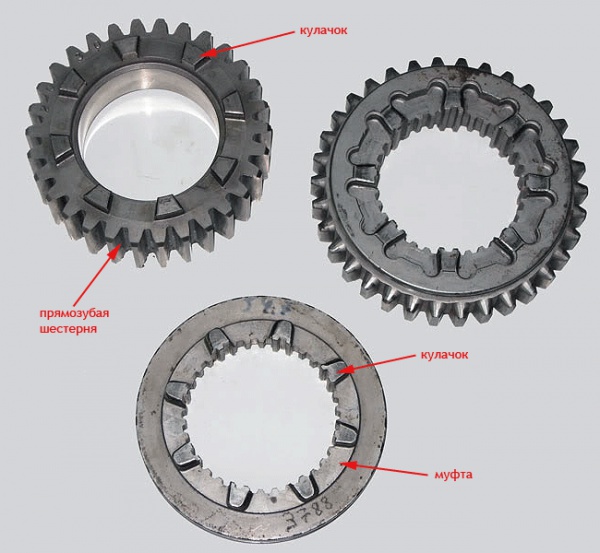

Свое название берет от кулачковых муфт, которые заменяют собой синхронизаторы и позволяют включать быстро и без выжима сцепления производить ударные включения, как вверх так и вниз, передача надежно включится.

Шестерни в этой кпп прямозубые. Применяется вместе с дисковым дbфферинциалом повышенного трения. Эта кпп уже не применяетсядля городского тюнинга т.к. имеет уменьшенный ресурс и высокую стоимость. Таквыглядит езда с кулачковой КПП переключения быстрые и без сцепления.

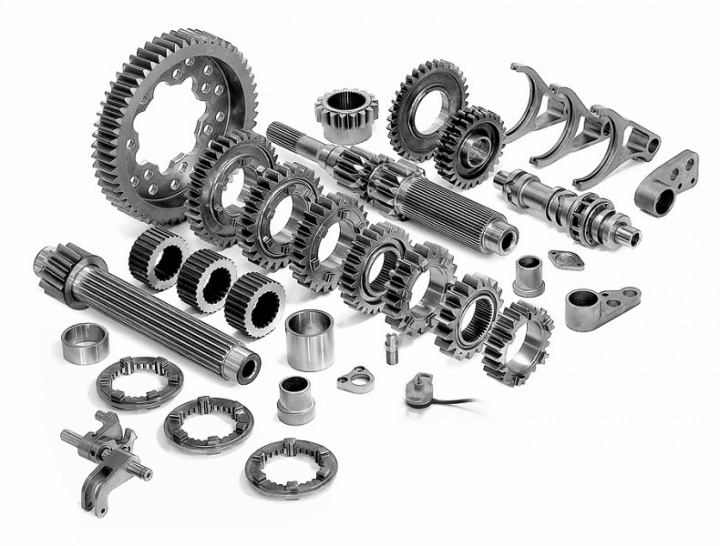

4.      Секвентальная кпп.

Отличие от просто кулачковой кпп состоит в том, что вместо привычной схемы включения эта кпп имеет ход рычага только вперед (передача вниз) и назад (передача вверх). На самом делеотличие в механизме и принципе переключения а муфты и прямозубые шестерни такиеже как в обычной кулачковой кпп. На данный момент в ралли это вершина всеостальное запрещено. Такие кпп применяются на всех современных и быстрыхраллийных автомобилях в том числе на автомобилях чемпионата мира по ралли WRC. Вот к примеру каквыглядит езда с секвентальной кпп

Но вернемся к моему автомобилю.

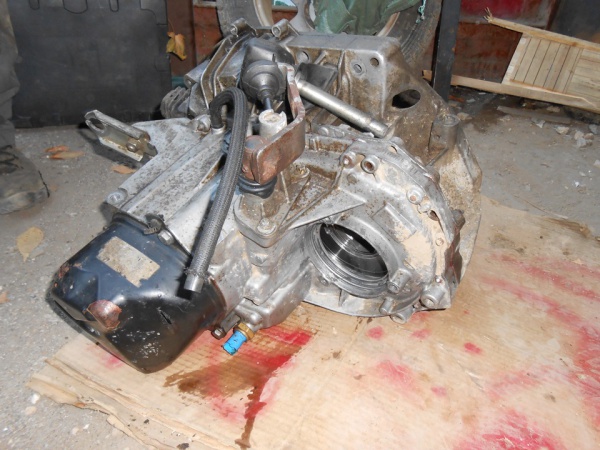

 Когда я купил логан там стояла коробка JH3 в ее корпусе был  симбиоз укороченной Главной Пары и короткого ряда. Это позволяло машине со слабым мотором бытьнамного быстрее стандартного логана. После окончания езды в монокубке рено, гдеизменения в КПП были запрещены техническими требованиями, я принял решение ещеулучшить динамику автомобиля путем установки короткой главной передачи.

Передачу 4,9 (моя бывшая 4,5, заводская 4,3) удалось найти в Европе,

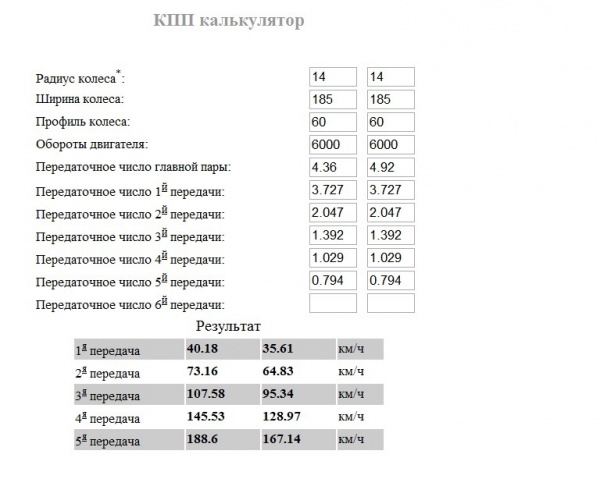

в таблице видно как меняется скорость на передаче, но к сожалению достаточно тяжело показать как улучшается динамика автомобиля

правда к сожалению она оказалась не дешевая, параллельно усилили корпус кпп чтобы можно было передавать возросший момент от ДВС.

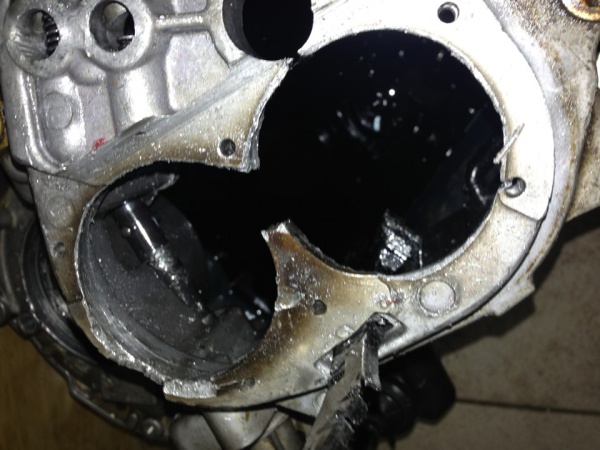

Это в итоге и сыграло злую шутку. Из-за некачественно произведенной работы сторонних специалистов кпп 2 раза сломалась, а потом и совсем развалилась.

Причина была в усилительной пластине, которая была призвана держать посадочные места валов от смещения. После этого я решил перейти на следующий уровень. Была куплена новая кулачковая КПП прибалтийской компании samsonas.

Этим переходом я одновременно улучшил динамику автомобиля, повысил надежность, улучшил управляемость. Дело в том, что в моей предыдущей КПП не былодифференциала повышенного трения так называемой «блокировки». А в этой кпп онадисковая что позволяет не проигрывать на разгоне и улучшает выходы из поворотов.
