Описание процесса снятия подкрылок на Renault Scenic II

Фотоотчет-инструкция по снятию передних подкрылок на Renault Scenic-2

Номера запчастей для заказа (цены официальные Рено на конец 2013):
- Клипса "большой грибок" (7703077435, цена 85 руб)

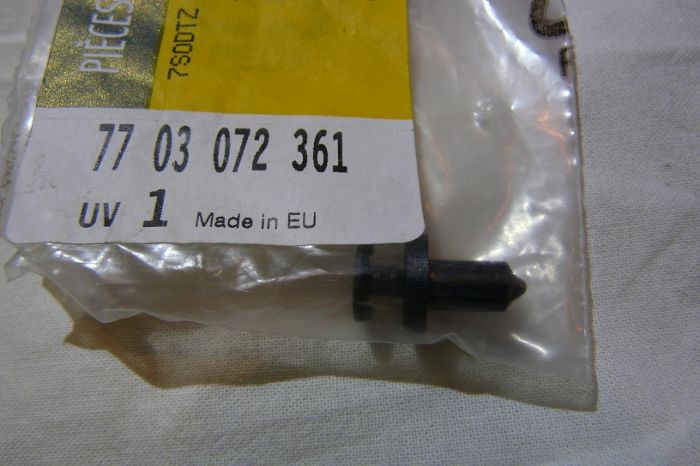

- Пистон (7703072361, цена 120 руб)
- Шуруп (7703017090, новый тип, цена 85 руб)
- Звукопоглощающая подушка (8200507160, цена 870 руб)

На всякий случай номера запчастей уточняйте по VIN номеру автомобиля.

Все номера запчастей даны исключительно для Scenic 2 фаза 2, JM1E, короткая база, дизельный двигатель K9K 732, 2008 г.в.

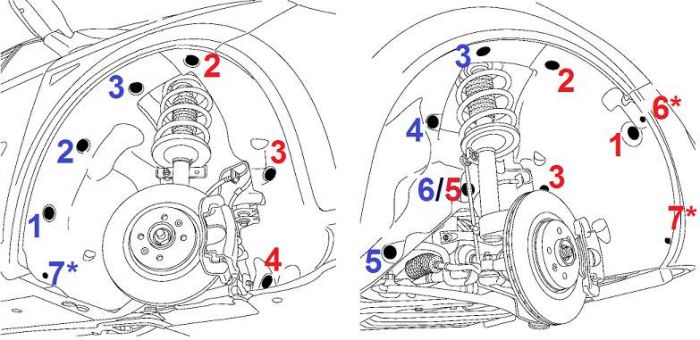

На Рено Cценик 2 передние подкрылки состоят из двух частей: передней и задней.

- Передняя часть держится на 5-ти клипсах и 2-х шурупах (красный цвет)
- Задняя часть держится на 6-ти клипсах и 1-м пистоне (синий цвет)
- Одна из клипс общая

Крепятся подкрылки тремя видами крепежа:

- Клипсы ("большие грибки", всего 10 шт)
- Пистон (в задней части "маленький грибок" с центральной вставкой, 1 шт)

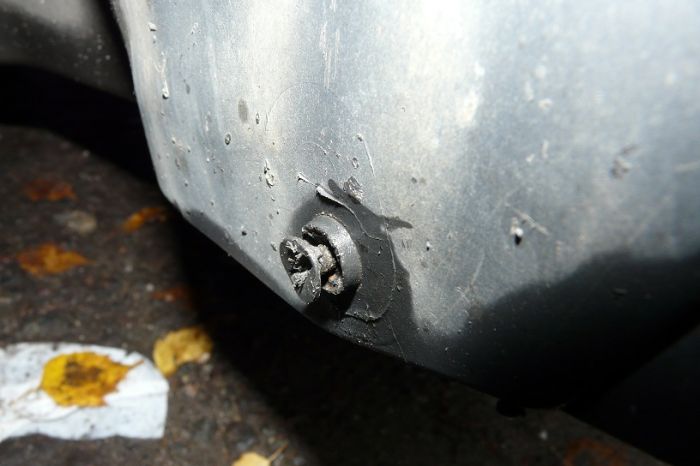

- Шурупы (в передней части к бамперу, 2 шт)

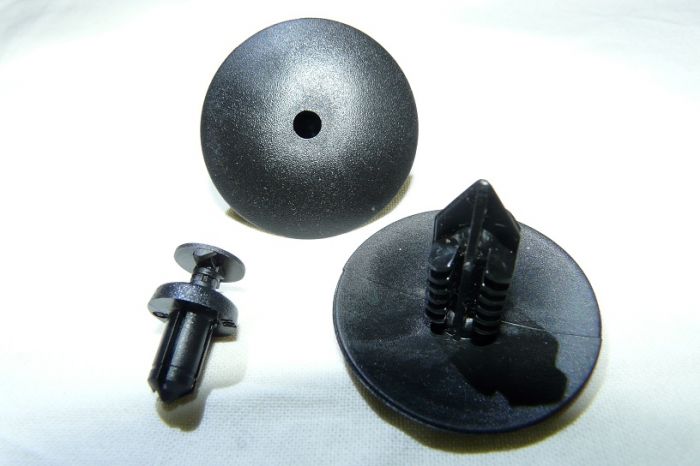

Клипсы и пистон:

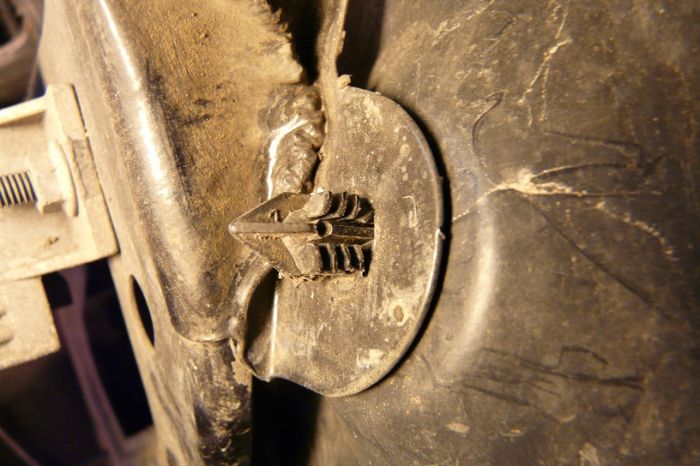

Так выглядит вставленная клипса с обратной стороны

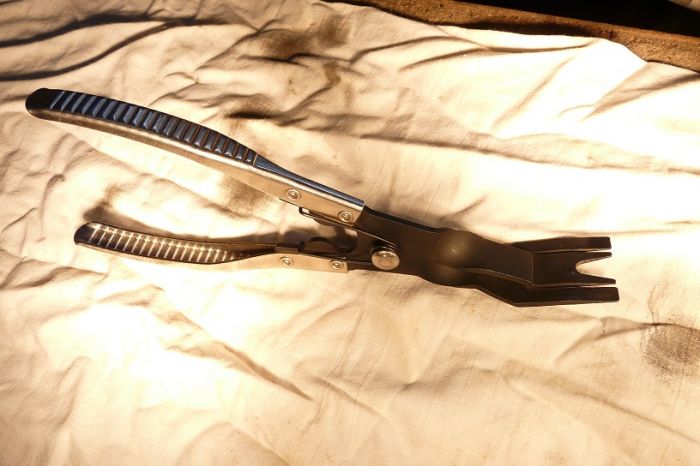

Для извлечения клипс будет удобен вот такой инструмент:

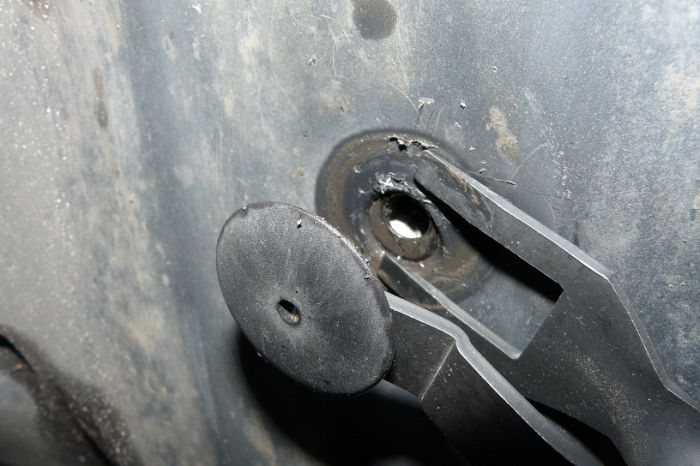

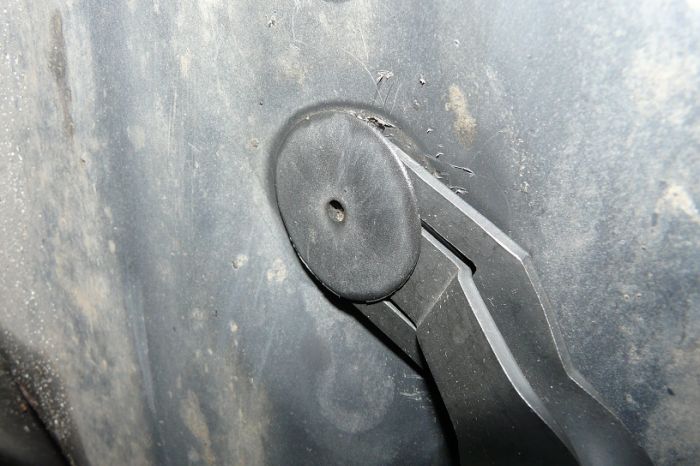

Подсовываем щипцы под клипсу и нажимаем для извлечения.
Как правило ломается одна из десяти клипс (держим про запас).

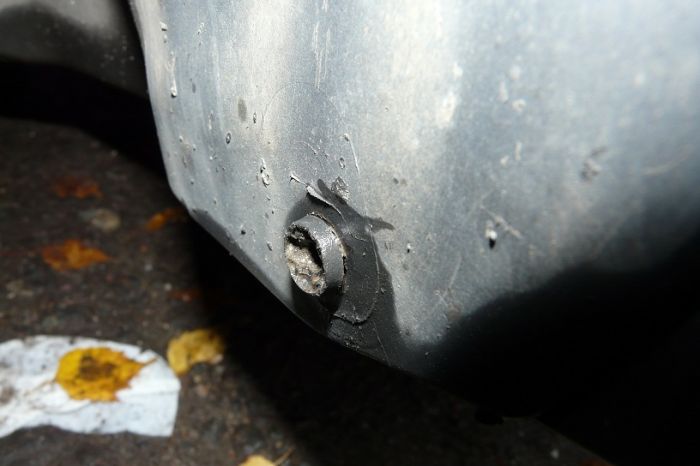

Для извлечения пистона в задней части подкрылка:

- Плоской отверткой поворачиваем центральную часть пистона против часовой стрелки, чтобы она приподнялась над кромкой пистона.
Придерживаем внешнюю часть, если она будет проворачиваться.
- Тянем, и полностью вытаскиваем центральную часть пистона

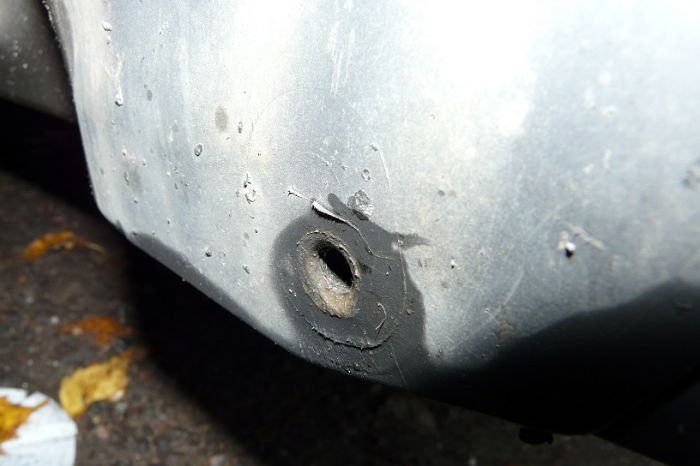

- Вытаскиваем оставшуюся внешнюю часть пистона

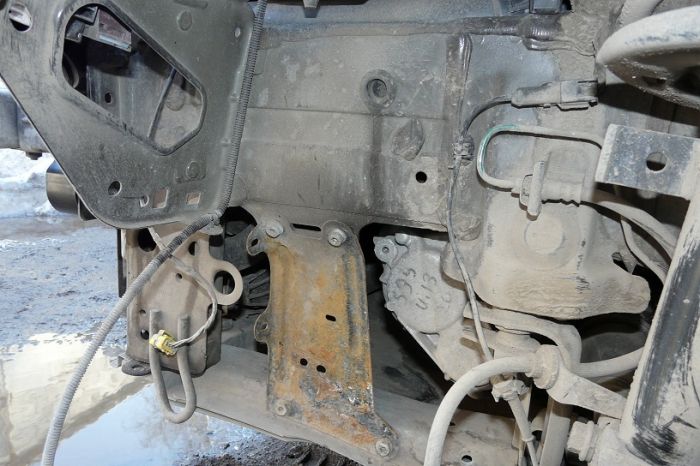

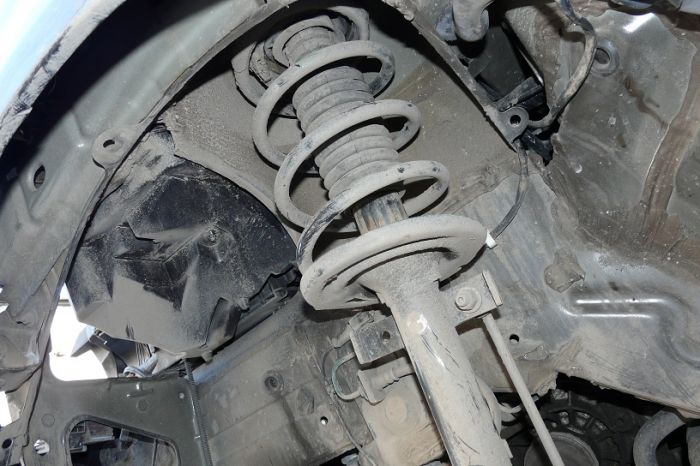

Вид со снятыми подкрылками:

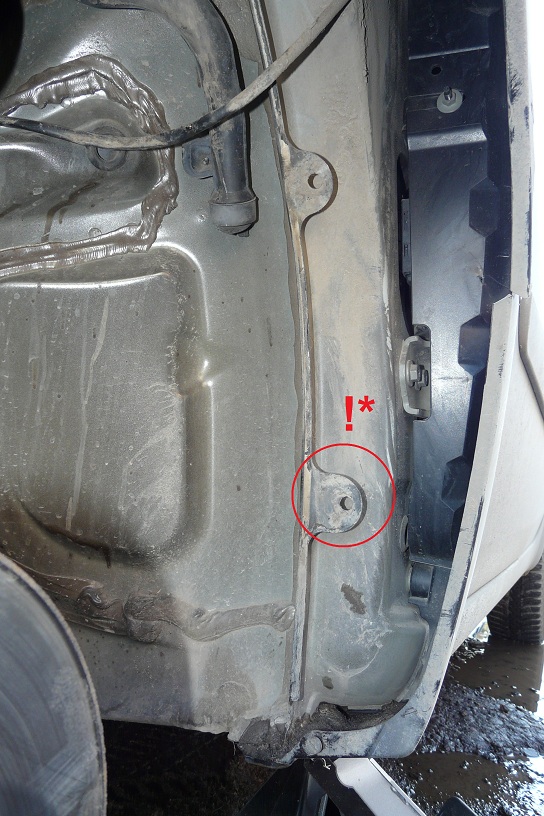

На следующем рисунке показана проблемная клипса.

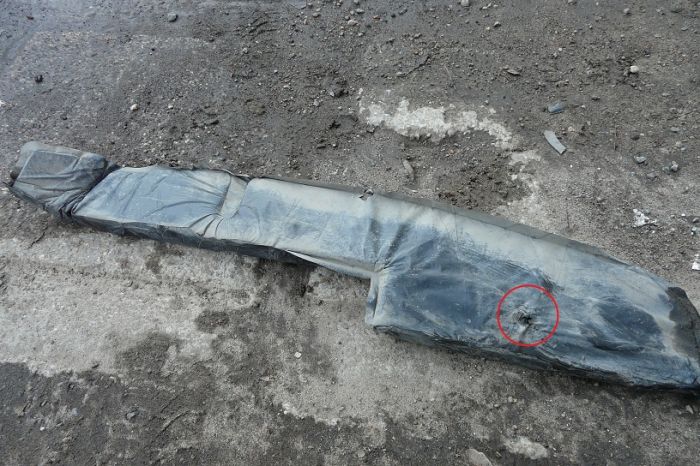

Эта клипса со временем протыкает звукопоглощающую подушку и в ней постоянно стоит вода

Можно отрезать острую часть клипсы и проклеить автомобильной изолентой подушку в месте соприкосновения.

Материал: Guinness (Megane2.ru)
