Описание процедуры замены передних стоек на примере Renault Megane III

В данном фотоотчёте произведена установка амортизаторов от Рено Сценик 3.

Оригинальный код: 543020022R (левая/правая стороны - одинаковые)

При установке данных амортизаторов на Меган - увеличивается клиренс!

Отбойники и пыльники можно купить от ВАЗ-2108, отбойники код SS20

Для справки: код задних амортизаторов E1362 MONROE, код пружин: 62046 KILEN

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive


Подробное описание замены передних амортизаторов на примере Меган 3

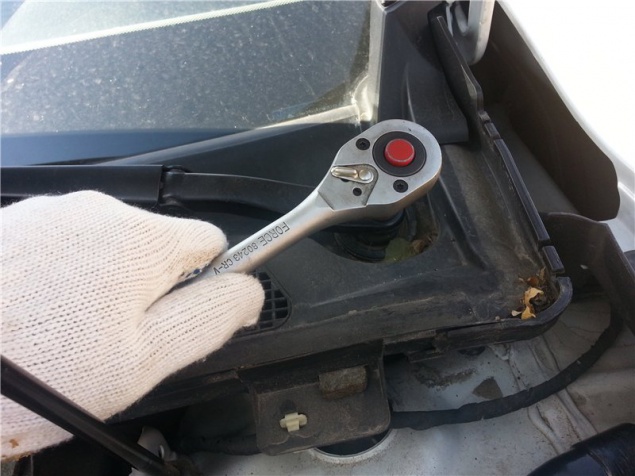

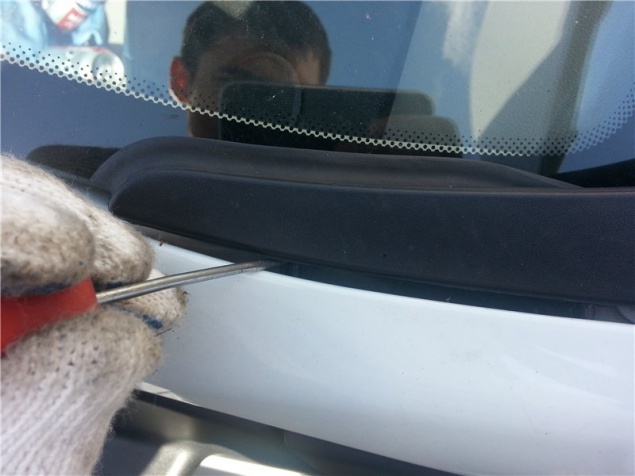

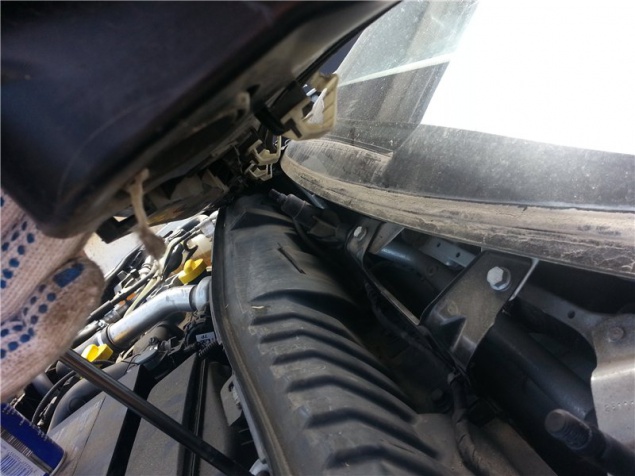

Для начала необходимо снять уплотнительные резинки и пластик в районе стеклоочистителей.

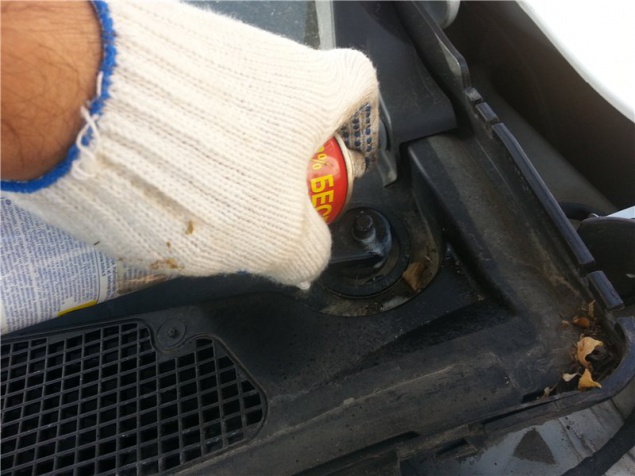

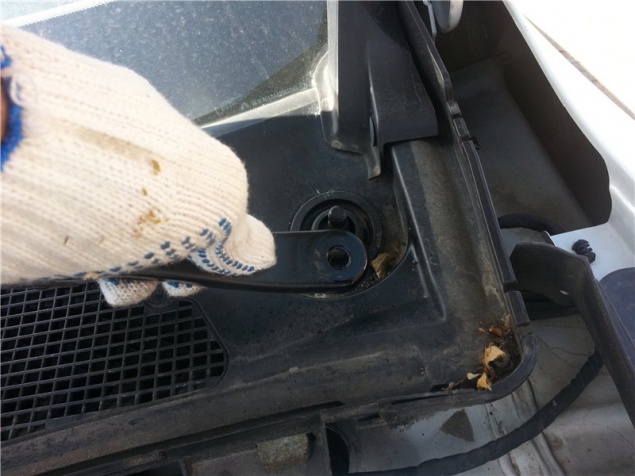

Обработать WD-40 в случае закисания поводков дворников при снятии

Для снятия немного раскачиваете и тянете вверх по оси

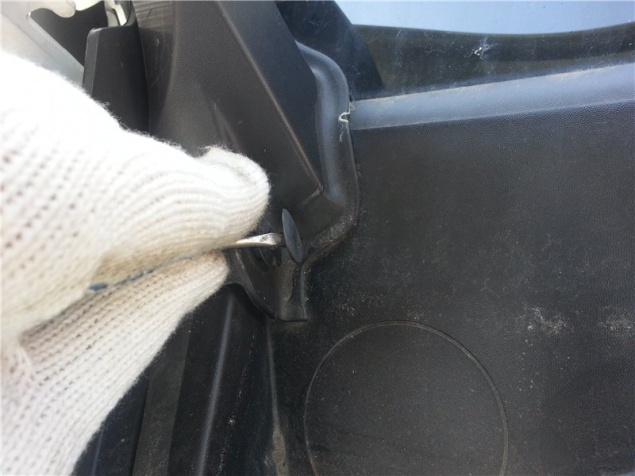

Далее снимаем пластиковые пистоны крепящих накладки

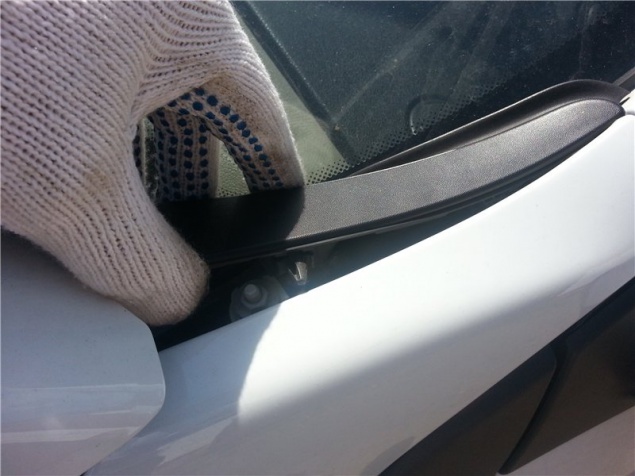

Накладки тоже на пластиковых защелках (2 шт), снимать аккуратно

Далее снимаете пластиковую решетку, клипсы-защелки видны на фото:

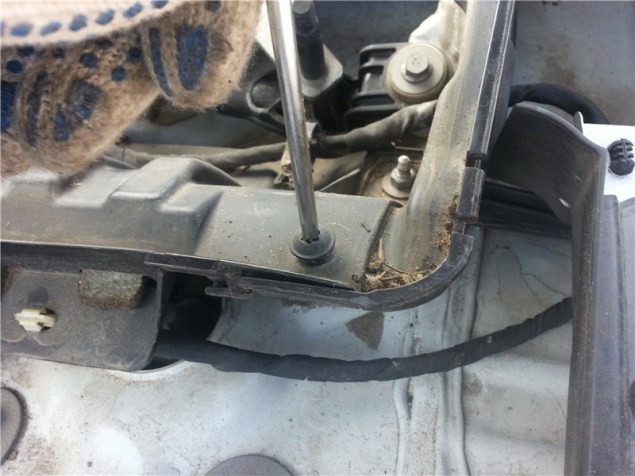

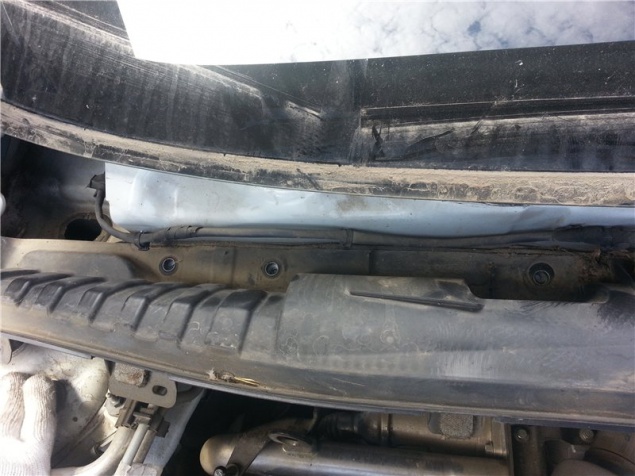

Откручиваем с каждой стороны гайку на 10 и эти болты

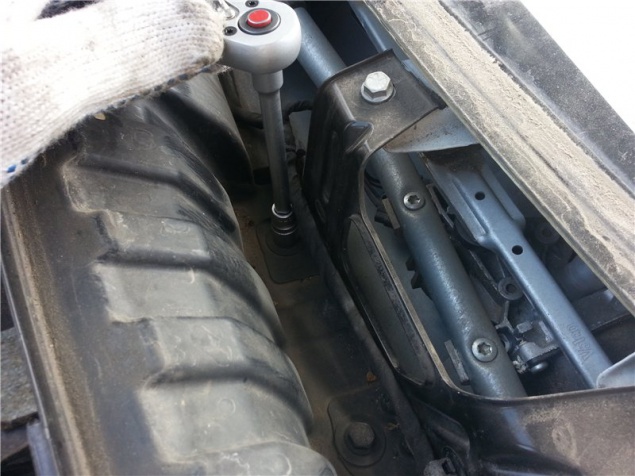

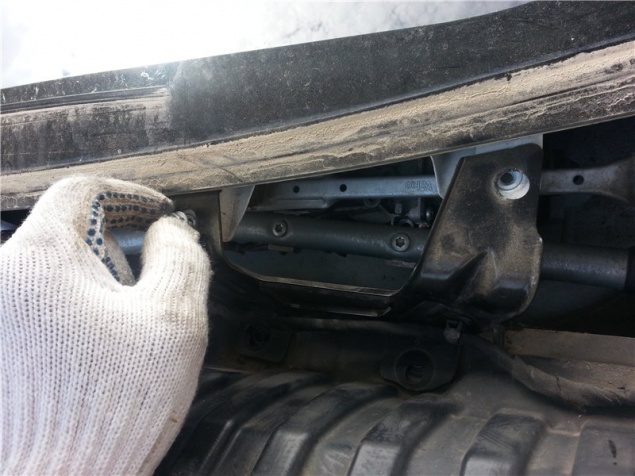

Откручиваем все болты и защиту привода стеклоочистителей. Ключ на 10.

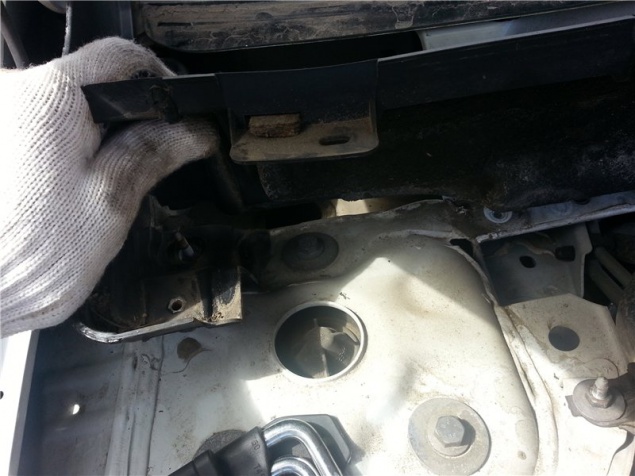

Снимать пластиковый желоб полностью не нужно, аккуратнее с водительской стороны - на желобе крепления проводки.

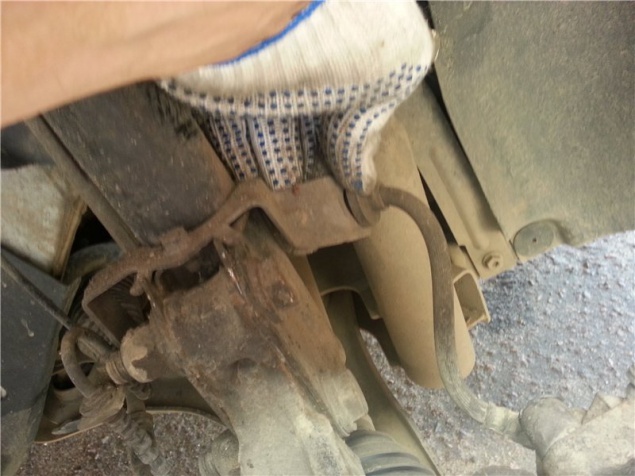

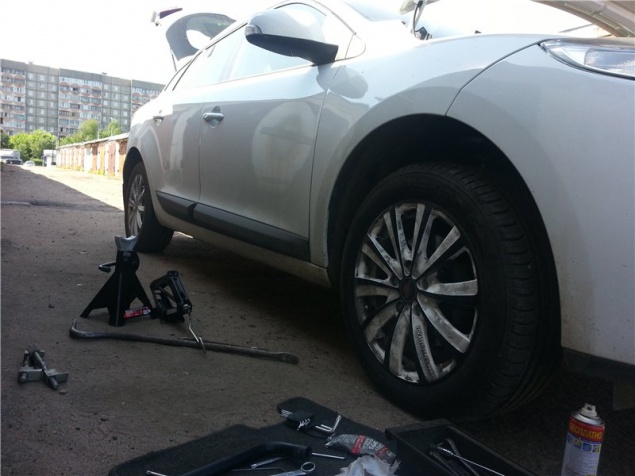

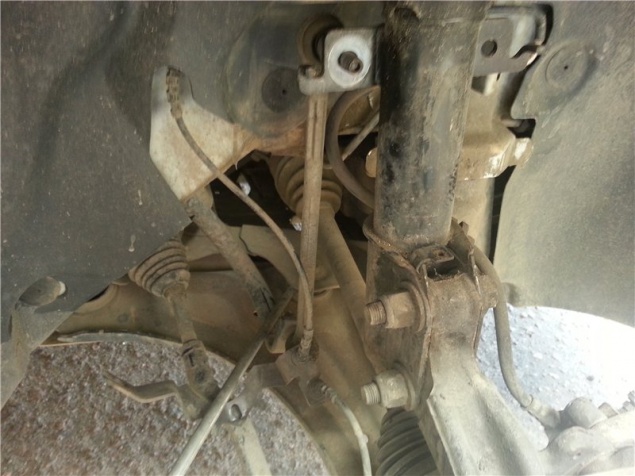

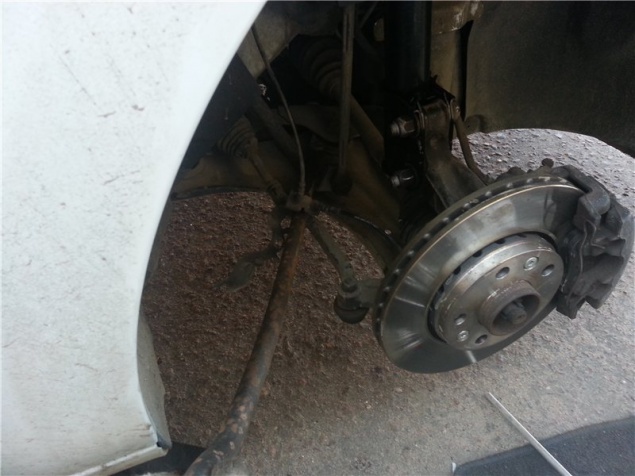

Поднимаем авто, снимаем колесо и вынимаем резиновый фиксатор тормозного шланга со скобы, саму скобу открутить головкой на 10

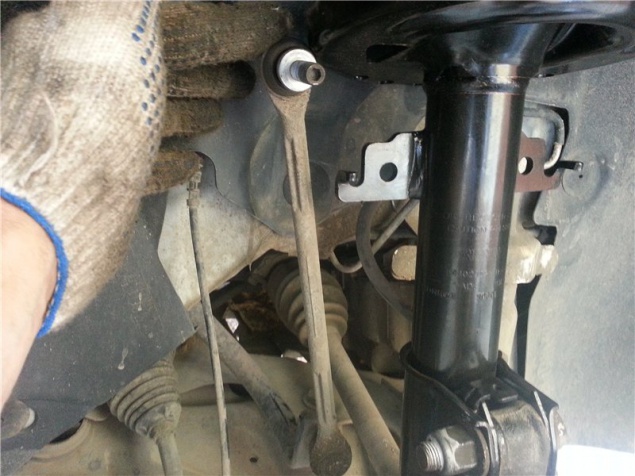

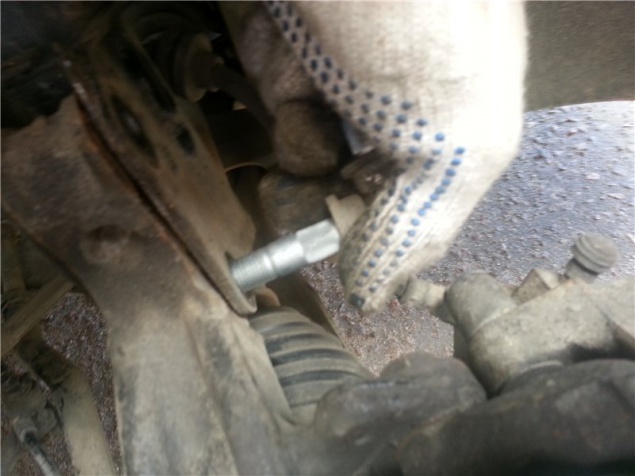

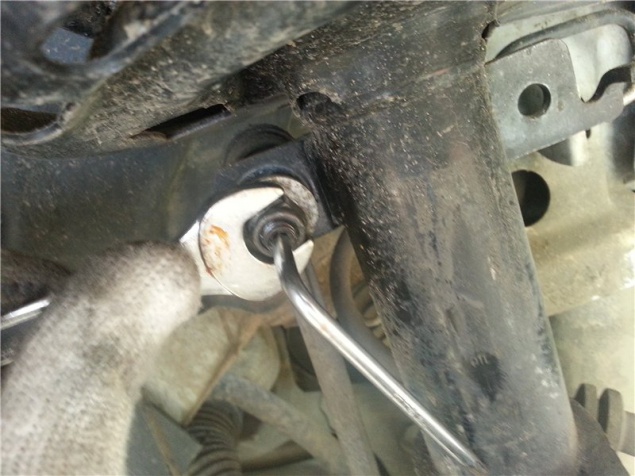

С помощью ключа на 16 и шестигранника откручиваем верхнюю гайку стойки стабилизатора

Отжимаем вниз стабилизатор чтобы вынуть палец стойки

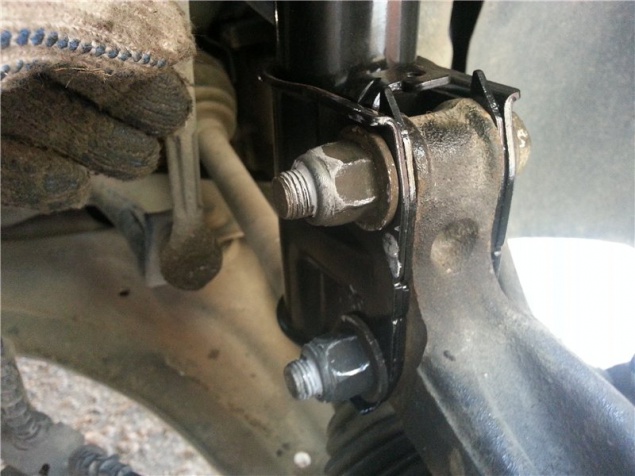

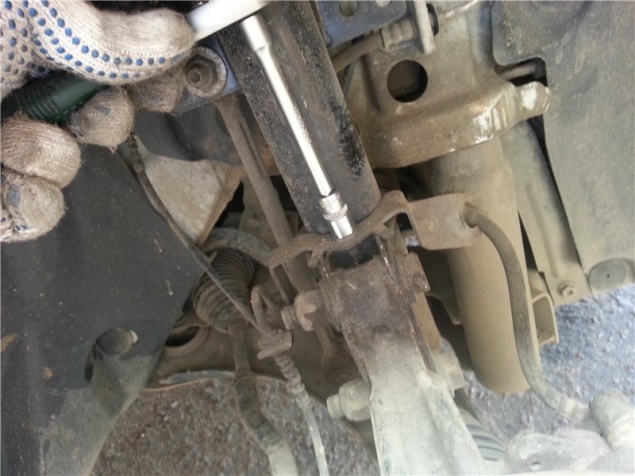

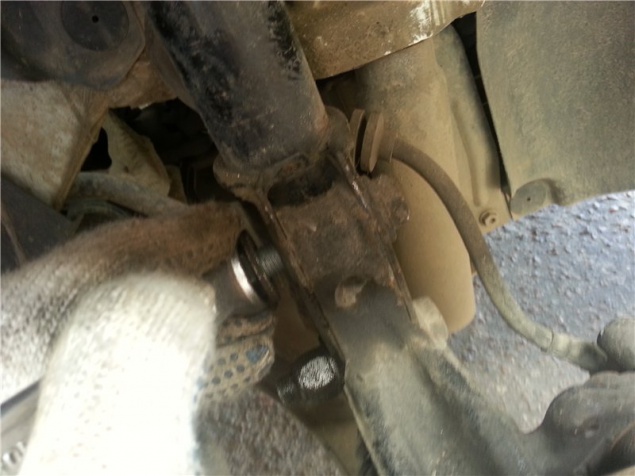

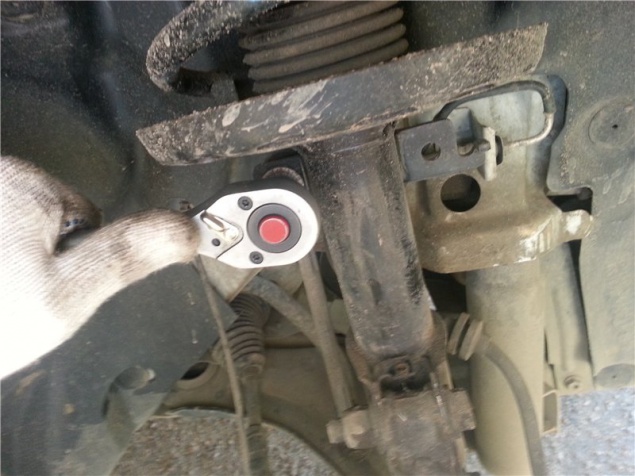

Смачиваем WD-40 и ключом на 21 откручиваем гайки основных опорных болтов

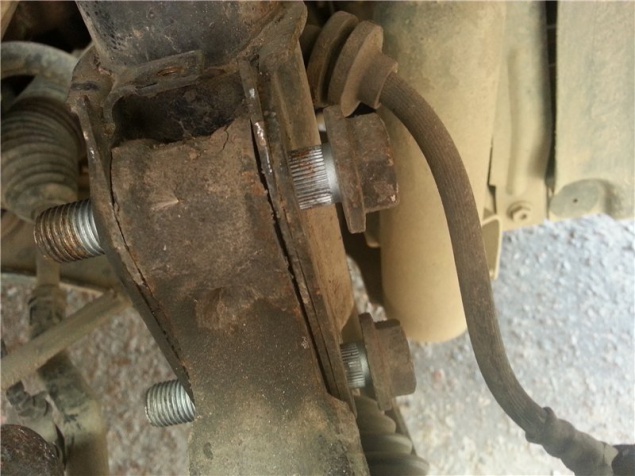

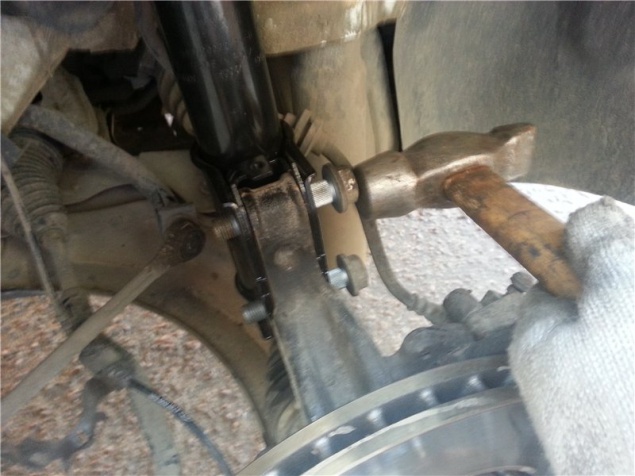

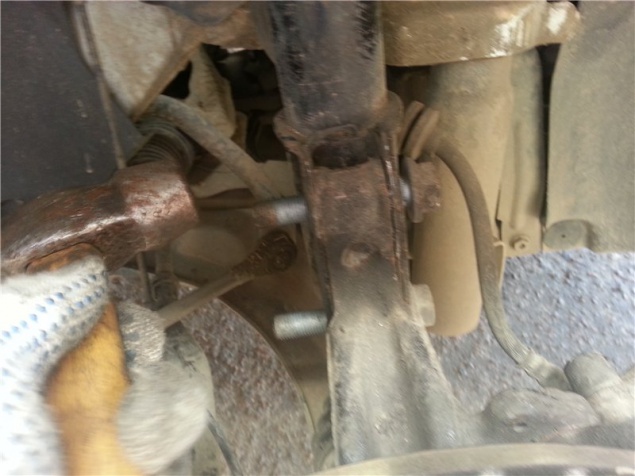

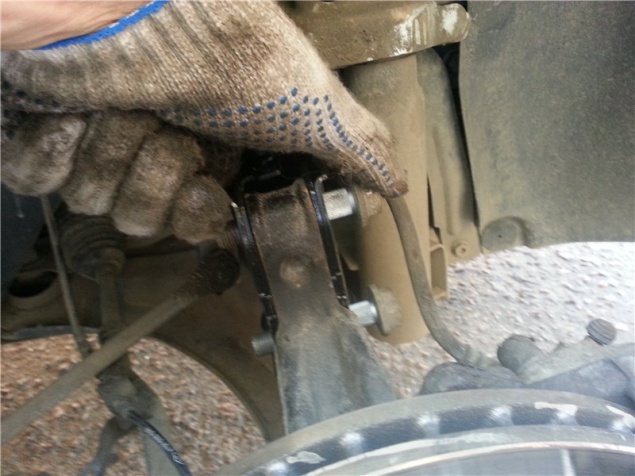

ВАЖНО! Болты вращать не нужно, на них насечки. Болты нужно выбить без особых усилий на 1 сантиметр и вынуть руками.

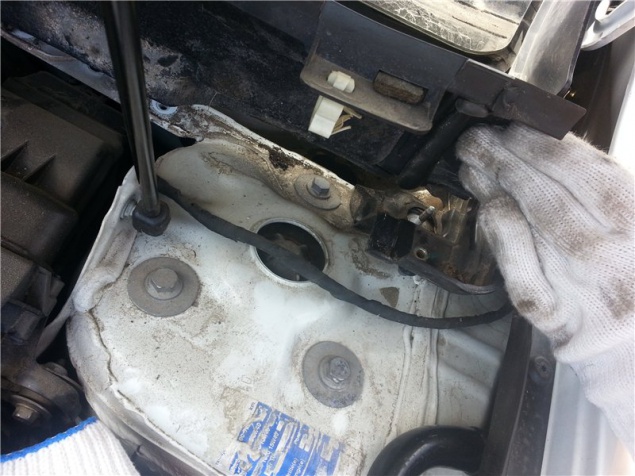

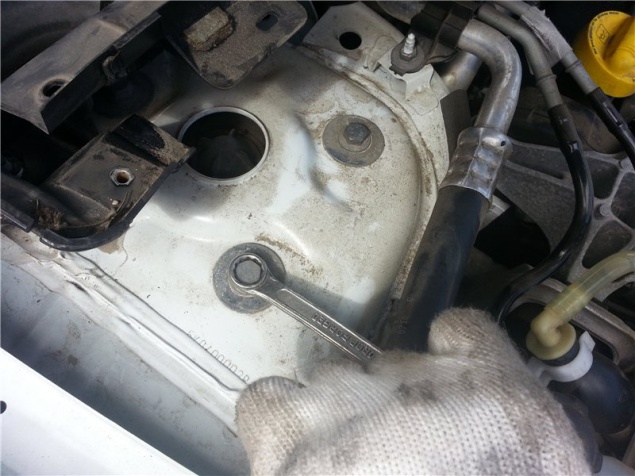

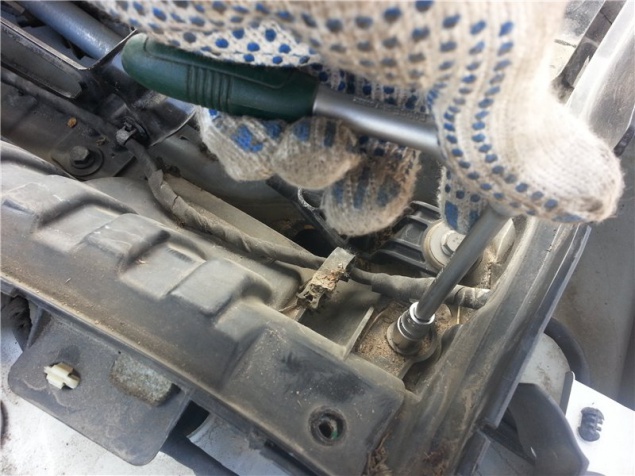

Ключом на 13 откручиваем 3 болта крепления опорной чашки.

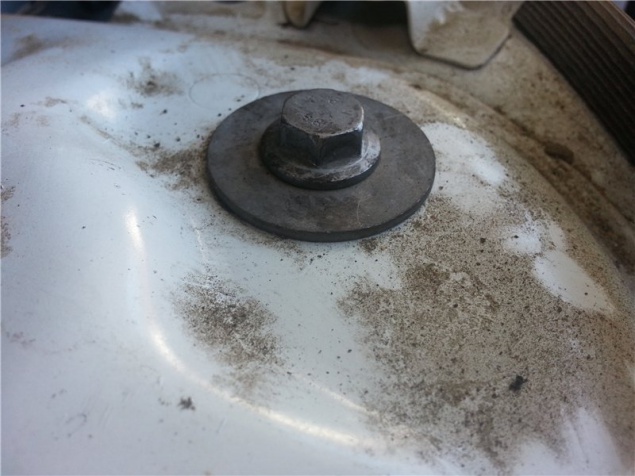

ВАЖНЫЙ СОВЕТ: Откручивать данные болты нужно аккуратно, не трогая грязь/пыль вокруг шайб. При установке новой стойки центр определяем по отметкам старых шайб.

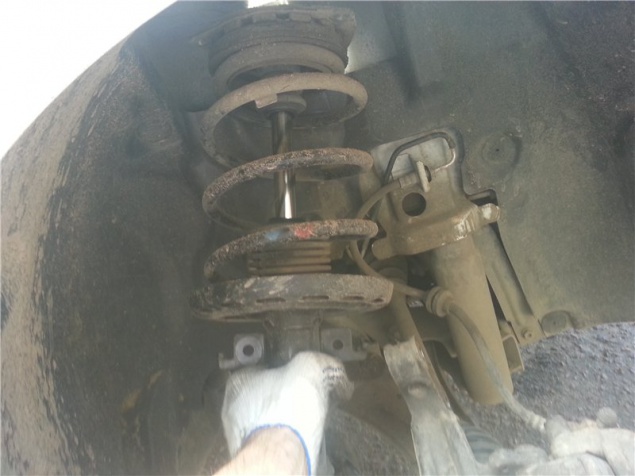

Вынимаем стойку.

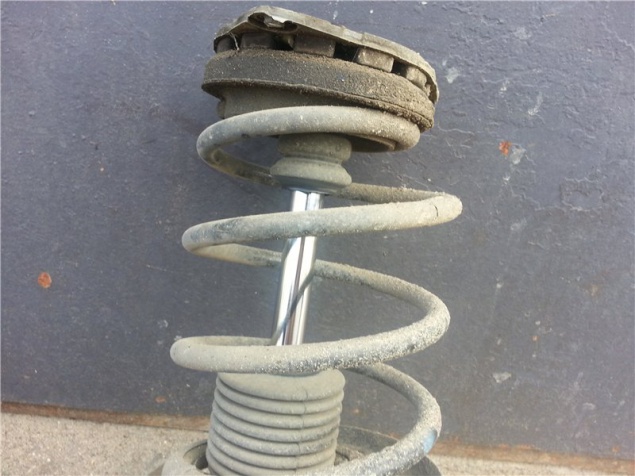

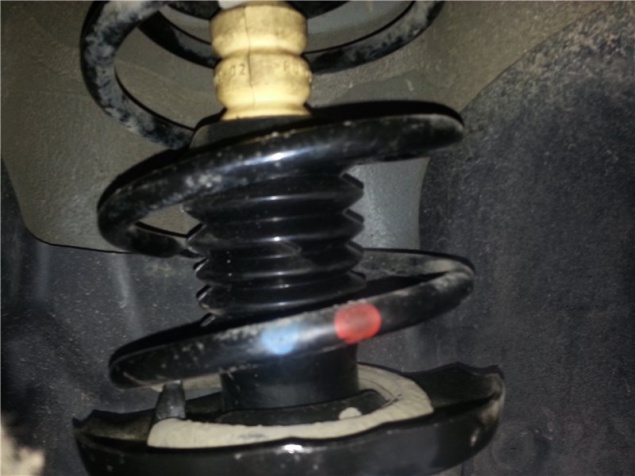

На фото причина замены: порванный пыльник.

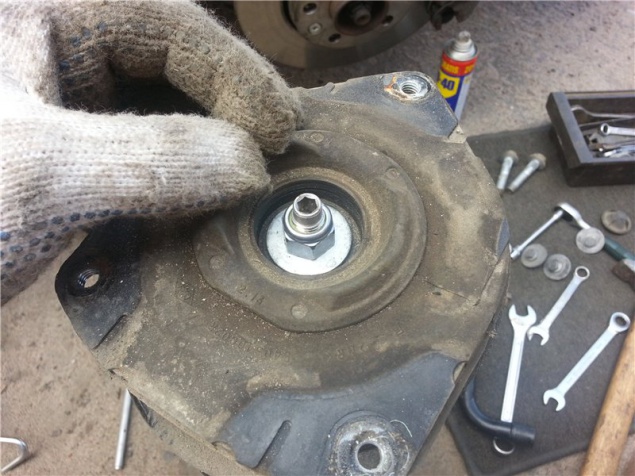

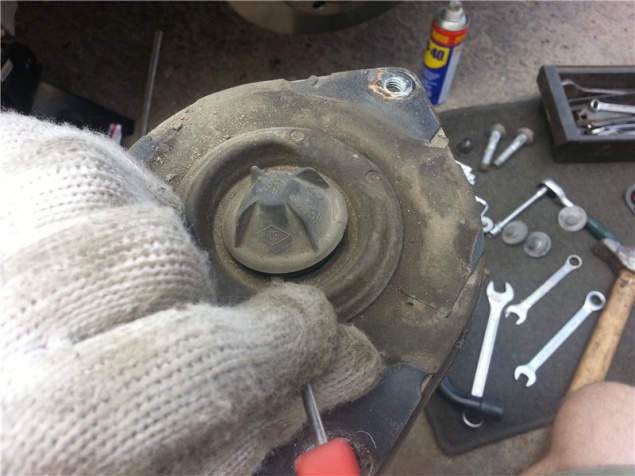

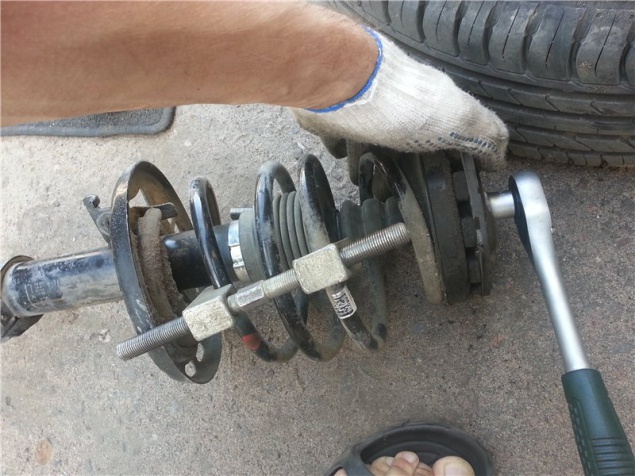

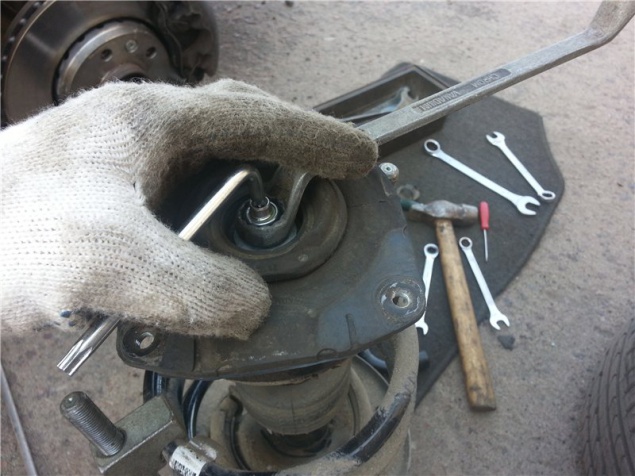

Разбираем стойку. Снимаем заглушку, стягиваем пружину и ключом на 18 с шестигранником откручиваем гайку штока

Update

На стягивании пружины остановимся подробнее.

На фото ниже использованы стяжки, с помощью которых стянуть пружины достаточно сложно.

Лучше использовать стяжки из этого видео.

Кстати, в видеоролике снят процесс замены стоек на примере Рено Флюенс (спасибо автору за комментарий и наводку)

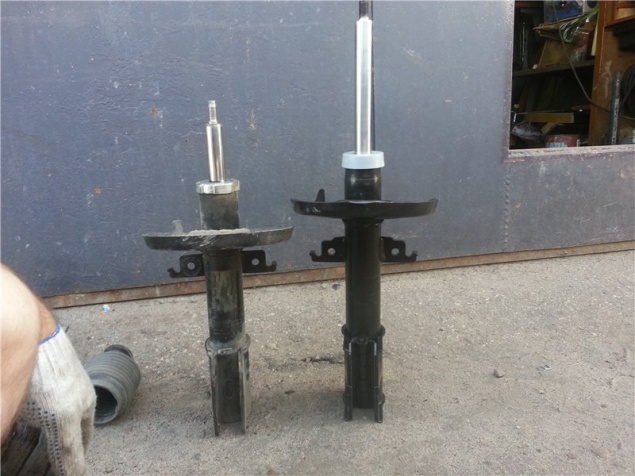

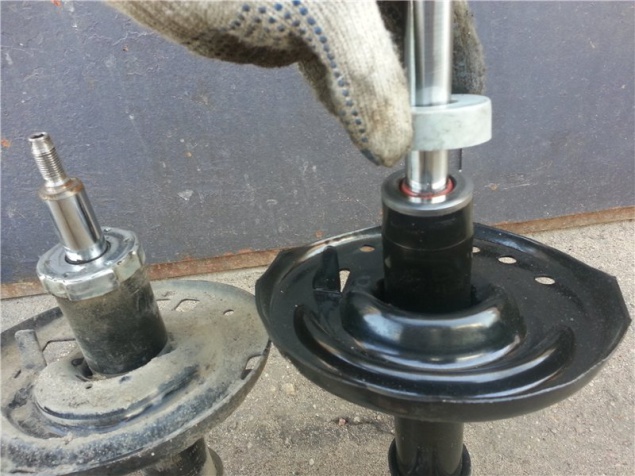

Слева старый амортизатор KYB. Справа: новая стойка MONROE.

Разница в высоте чашки равна разнице в клиренсе.

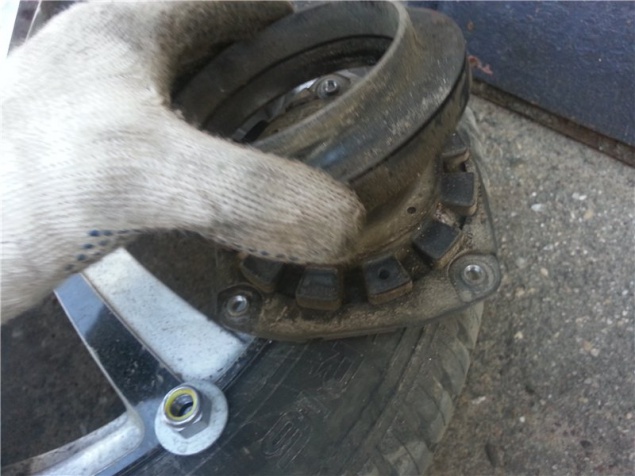

Осматриваем опорный подшипник, он разбирается на две части. Смазываем обойму подшипника литолом и собираем обратно.

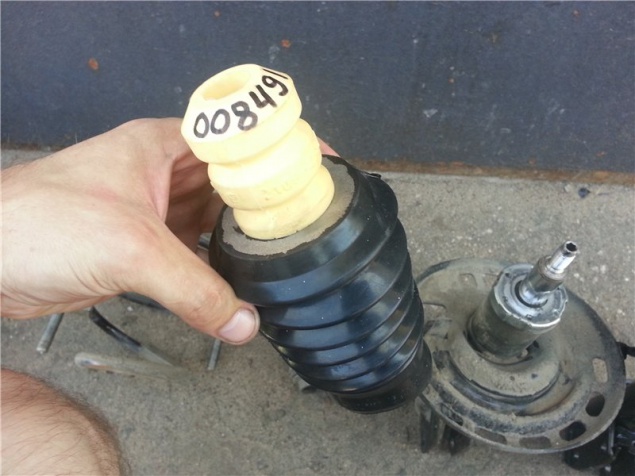

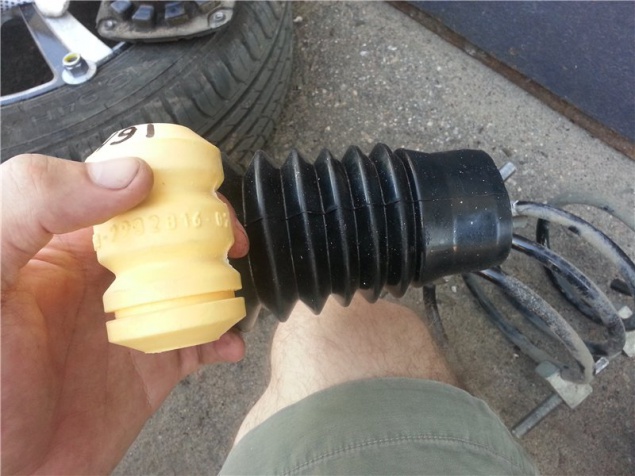

Пыльники от ВАЗ 2110 и отбойники от 2108. По опыту владельцев, работают лучше оригинальных запчастей Renault и более долговечны.

Пластиковую нашлепку на новой стойке не снимаем, это ограничитель хода пыльника! На старой стойке для сравнения металлическая напрессовка.

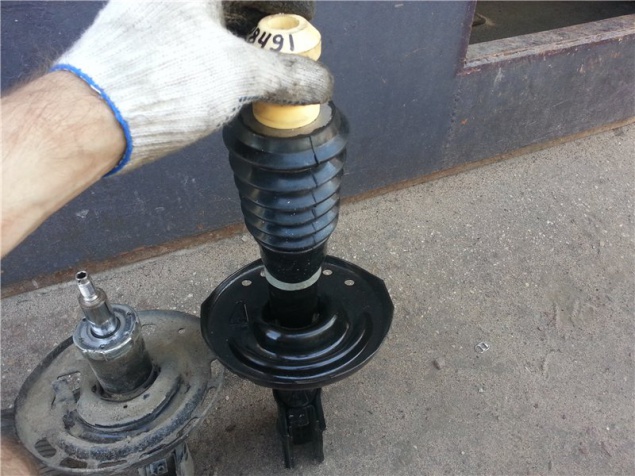

Надеваем пыльник

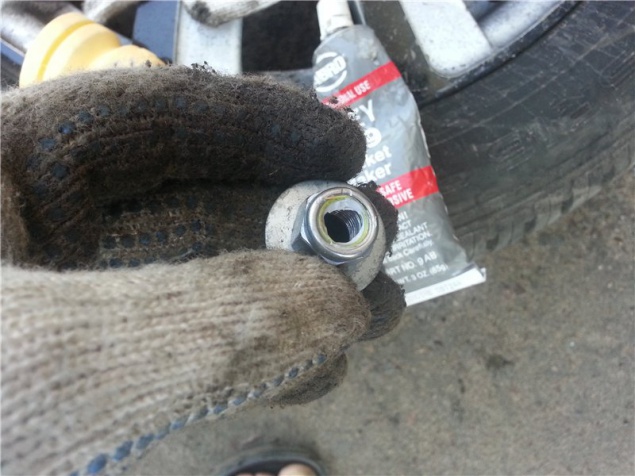

Важный совет. Гайки в данном случае устанавливаются старые (новых в комплекте нет). Перед установкой для фиксации используем герметик.

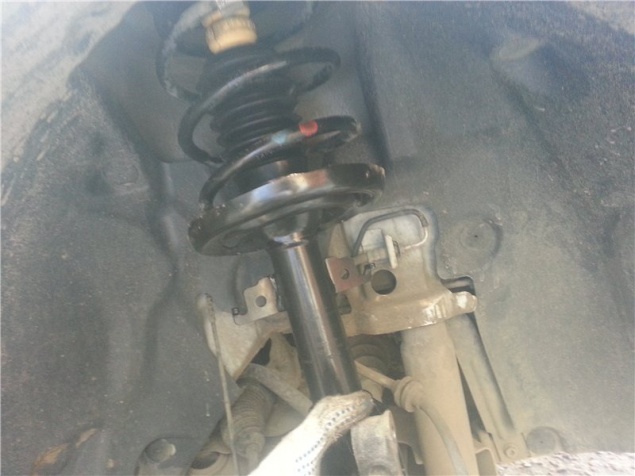

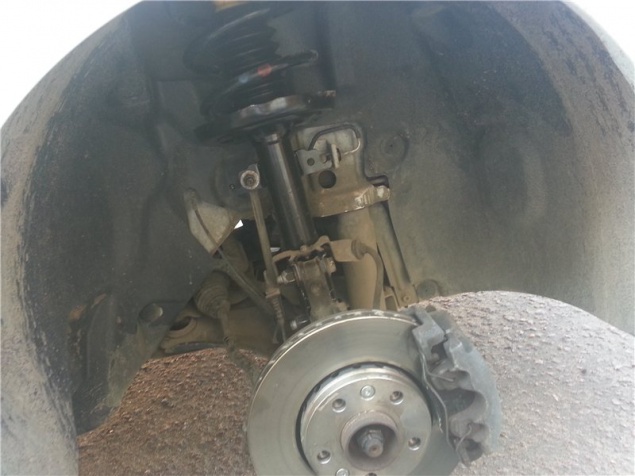

Устанавливаем собранную стойку на место

Фиксируем болтами крепления опорной чашки. По старым отметкам на грязи/пыли определяем старое положение центра.

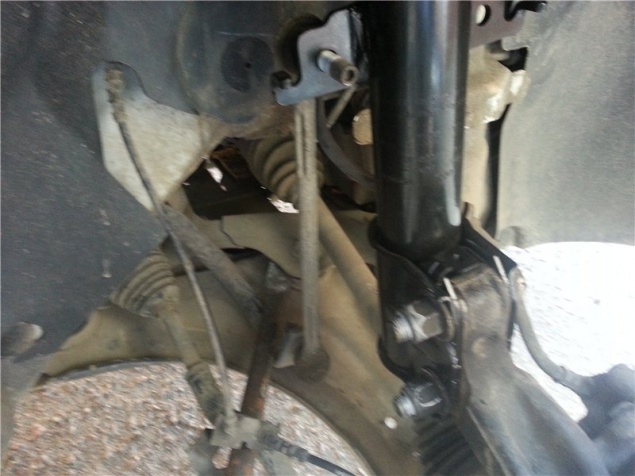

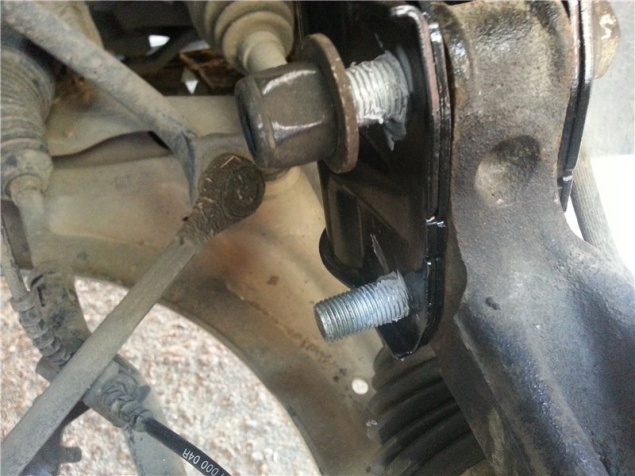

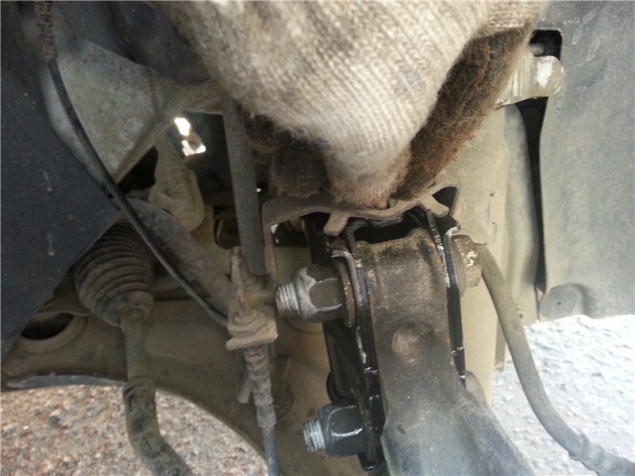

Совмещаем отверстия поворотного кулака и стойки и вставляем болты. Также аккуратно запрессовываем их на место несильными ударами молотка

Наносим герметик и затягиваем гайки

Отжимаем стабилизатор монтировкой, фиксируем и затягиваем палец

Ставим на место скобу и резинку-фиксатор тормозного шланга

Аналогичную процедуру замены стойки на Меган проделываем с другой стороны

Для сравнения клиренс ДО установки амортизаторов от Сценик:

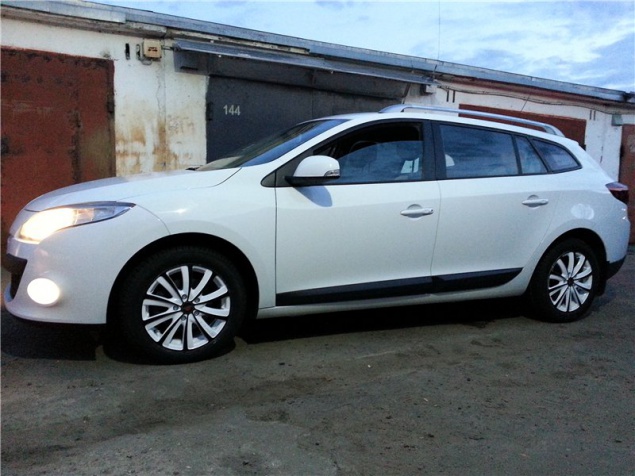

Клиренс с новыми амортизаторами от Рено Сценик 3

Фотоотчет: Johni2004, Club-Renault.ru
