Установка 2 DIN магнитолы в Renault Logan

5 / 2 голоса
Категории: автозвук
  • Файлы
  • Двигатель

Штатный размер для установки магнитолы в Renault Logan первой и второй фазы, а также нового поколения имеет стандартные параметры - 1 DIN (178 х 50 х 180 мм)


В данной статье описан процесс установки двухдиновой магнитолы на примере Renault Logan второй фазы (после 2009 г.в.) на базе штатной рамки 1DIN

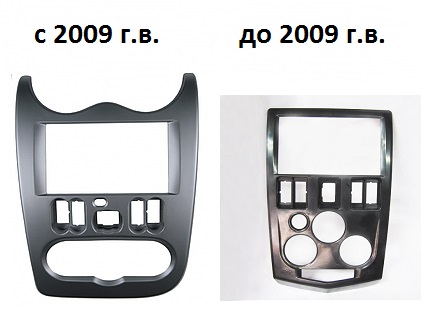

На первой фазе Renault Logan (после 2009 г.в.) установка аналогична, но если на второй фазе штатную рамку можно переделать, то на первой фазе понадобится переходная рамка, см. фото:



Стоимость переходных рамок на Renault Logan в среднем 2 500 рублей.


В данной статье описан процесс переделывания рамки 1din в 2din

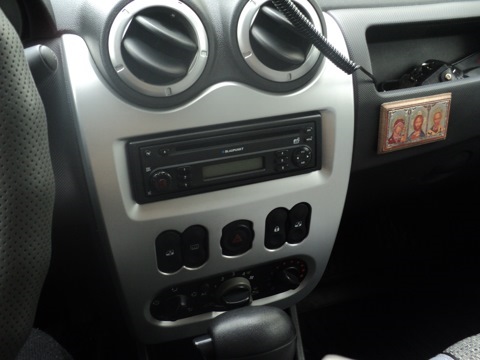

Для начала работ необходимо снять штатную магнитолу и пластиковую панель (рамку)

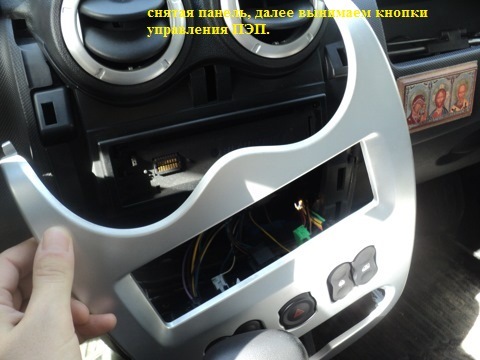

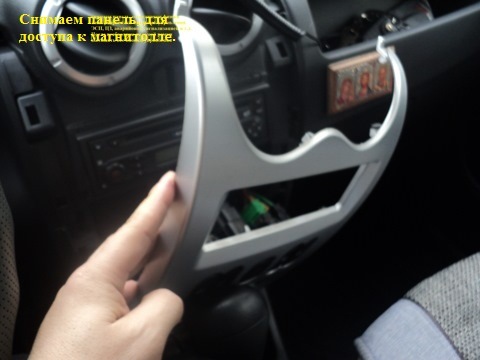

Снимаем панель на защелках, вынимаем кнопки

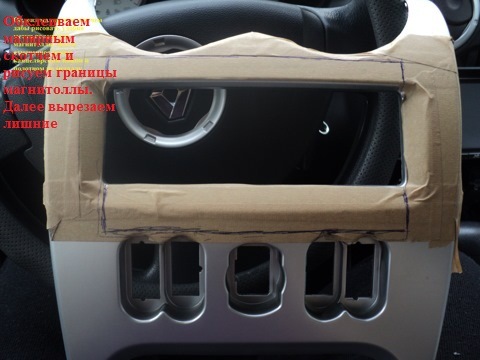

Обклеиваем хорошим бумажным скотчем планируемое место выреза, отмеряем нужный размер.

Физический размер стандарта 2 DIN - 178 х 100 х 180 мм.

В нашем случае получается впритык к воздуховодам и нижним кнопкам.



Далее примеряем рамку, примеряем магнитолу в рамке и вырезаем всё лишнее в посадочном отсеке

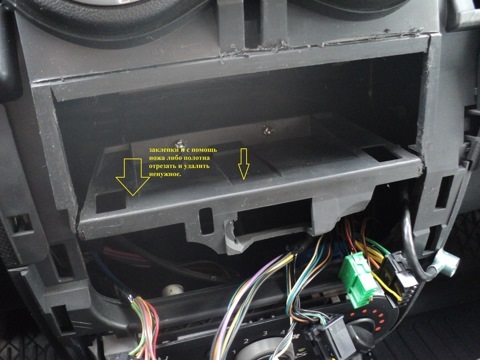

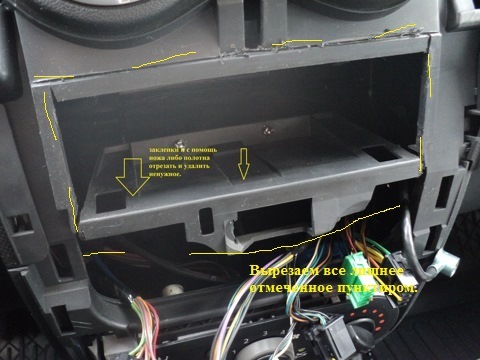

Понадобится вырезать всё, что отмечено пунктиром на фото

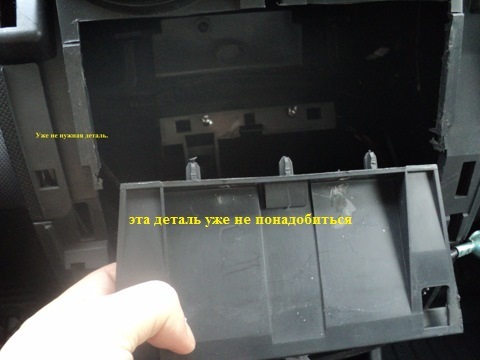

Данная деталь будет не нужна

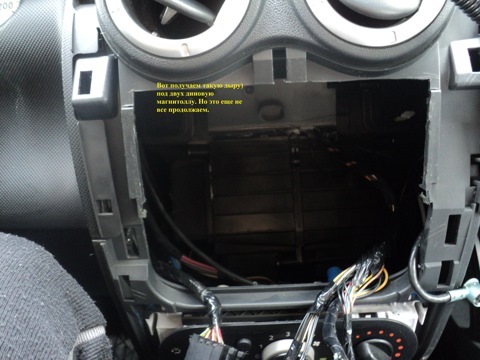

В результате нехитрых хирургических операций получаем отсек для установки двухдиновой магнитолы в Рено Логан



Приступаем к установке двухдиновой магнитолы JVC AVX 736

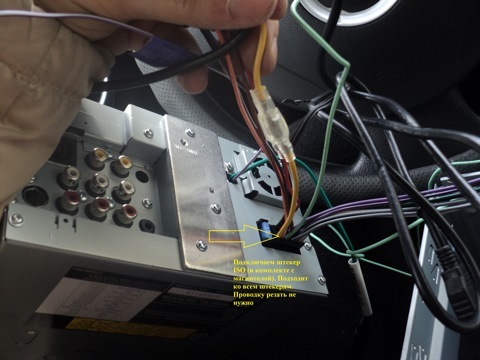

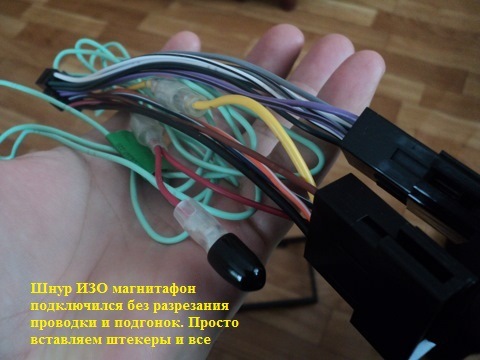

Подключаем стандартный ISO штекер, который есть в комплекте магнитолы.



Резать провода не нужно.

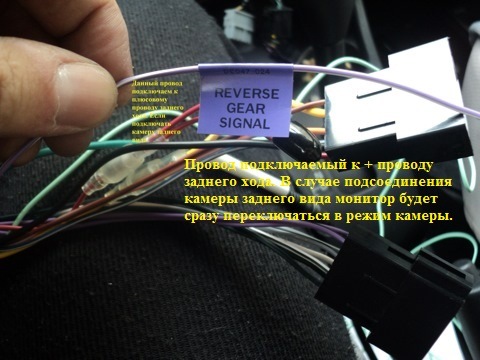

Фиолетовый провод подключается к "плюсу" лампы заднего хода. Это необходимо для работы камеры заднего вида (при её установке)

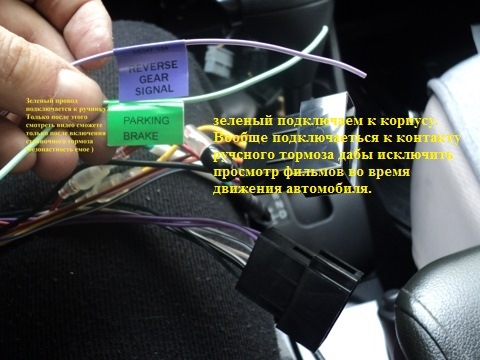

Зеленый провод подключается к идущему на индикатор включенного ручного тормоза (ручника). Эта мера является страховкой от просмотра видео во время движения автомобиля. В целях безопасности крайне рекомендуется это выполнить.

При желании подключить можно к корпусу ("на массу"), тогда видео будет работать во время движения.

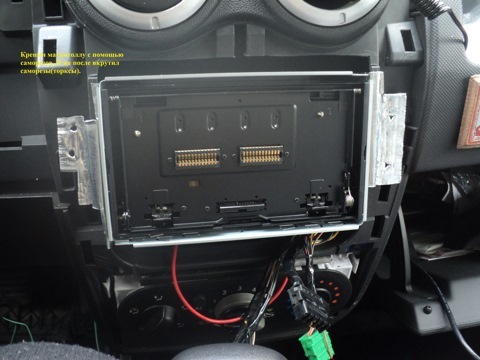

Закрепляем магнитолу с помощью саморезов

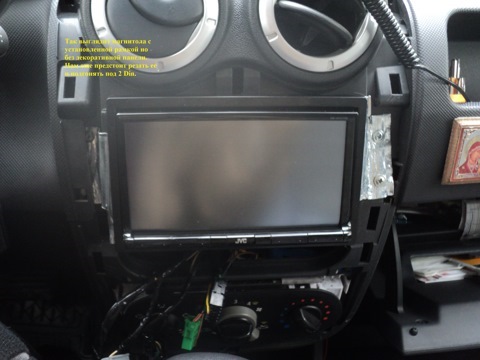

Так выглядит установленная магнитола с рамкой из комплекта, но без штатной пластиковой панели.

Панель придется доработать. Или установить готовую переходную рамку на 2 DIN.

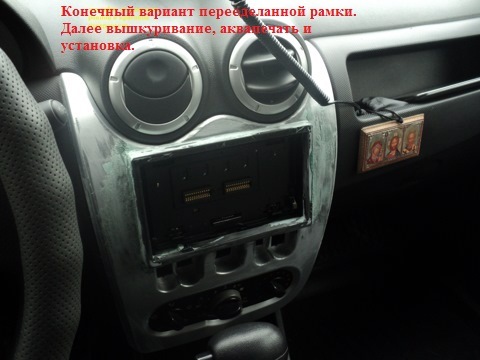

Итоговый вариант переделанной рамки для установки двухдиновой магнитолы на Logan.

В данном случае её ошкурили для последующей аквапечати.

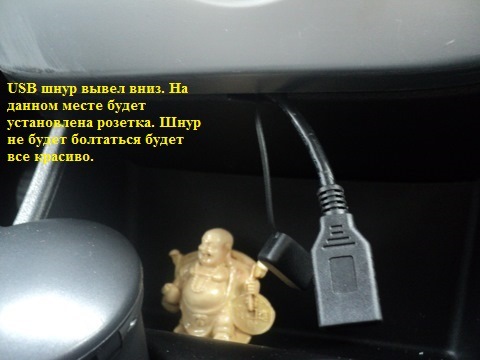

USB-провод выводим в любое удобное место. В данном случае бардачок.

Дополнительно можно установить USB-розетку.

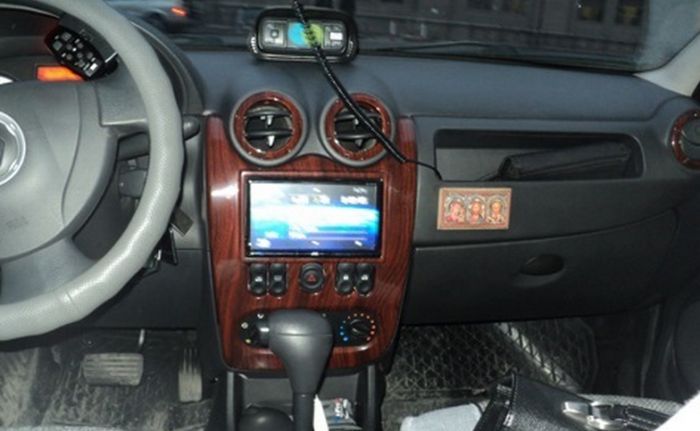

Полученный результат




Также смотрите видеоотчет об установке 2DIN магнитолы в Renault Logan первой фазы (до 2009 г.в.)



Автор материала: Виталий Колтаков, Алма-Ата


Хотите улучшить статью — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом


Поделиться:
Комментарии (11)
Vadzim # 6 октября 2014 в 19:25 0
Вот это колхозище...
Виталий Колтаков # 19 марта 2016 в 17:05 0
сделайте лучше и что колхоз? более конкретный ответ можете написать указать на минусы и т.д а так и я могу написать слово из нескольких букв.
борис # 27 сентября 2015 в 18:39 0
молодец.а остальные пусть завидуют
Виталий Колтаков # 19 марта 2016 в 17:03 0
Спасибо
Круть # 26 января 2016 в 14:12 0
Молодец а где брал переходные рамки?
Виталий Колтаков # 19 марта 2016 в 17:03 0
Рамки в том то и дело не брал ибо установочные размеры магнитол разные и поэтому рамку даже и купленную пришлось бы подгонять. А так как не было в наличии сделал из 1 диновой 2-х диновую ибо по стоимости обошлась бы дороже чем в совокупности сама переделка.
Виктор # 31 марта 2016 в 13:48 0
Молодец.все разложил по полочкам и видио и коментарии. МАСТЕР
Виталий # 20 апреля 2016 в 16:50 0
Спасибо. Старался
Артем # 3 апреля 2016 в 22:52 0
Отлично получилось! Как подключал подрулевой джойстик?
Виталий # 20 апреля 2016 в 16:49 0
Подрулевой никак не подключается он программируется нажатием пару кнопок. Инструкция есть вместе с ним.
Максим # 21 апреля 2016 в 15:15 0
Отлично получилось, я долго думал как 2 диновую магнитолу в сандеро впихнуть. Место конечно маловато оставили реношники, я поставил 1 диновую с выдвижным экраном. А критику не слушайте, пусть покажут что они сделали подобное своими руками.
