Как снять магнитолу на Renault Logan 2

5 / 3 голоса
Категории: автозвук
  • Файлы
  • Двигатель


Процесс снятия штатной магнитолы на Рено Логан 2 и Сандеро 2


Чтобы снять магнитолы на новом Renault Logan необходимо снять декоративную пластиковую окантовку.

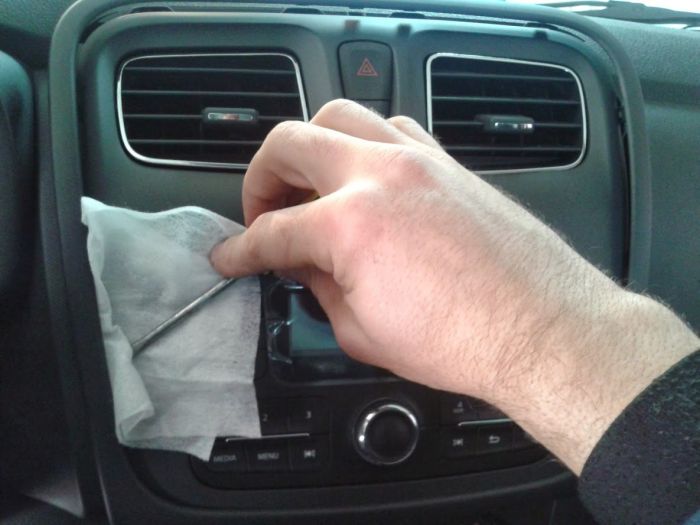

Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки и постепенно отщелкиваем её. Фото снятой окантовки будет ниже, обратите внимание на расположение пластиковых фиксаторов.

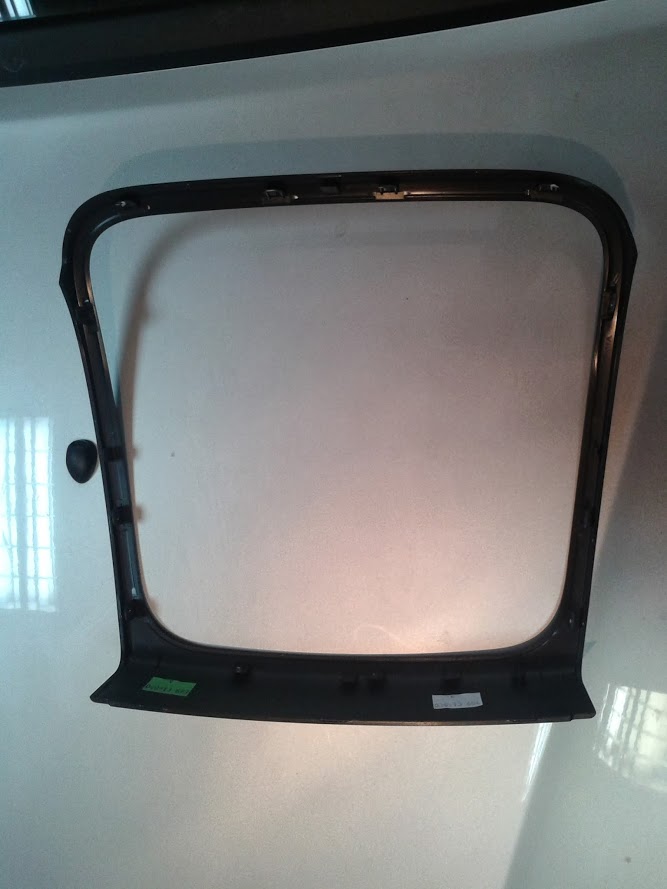

Фото снятой окантовки вокруг штатной магнитолы Renault Logan 2 и Sandero 2

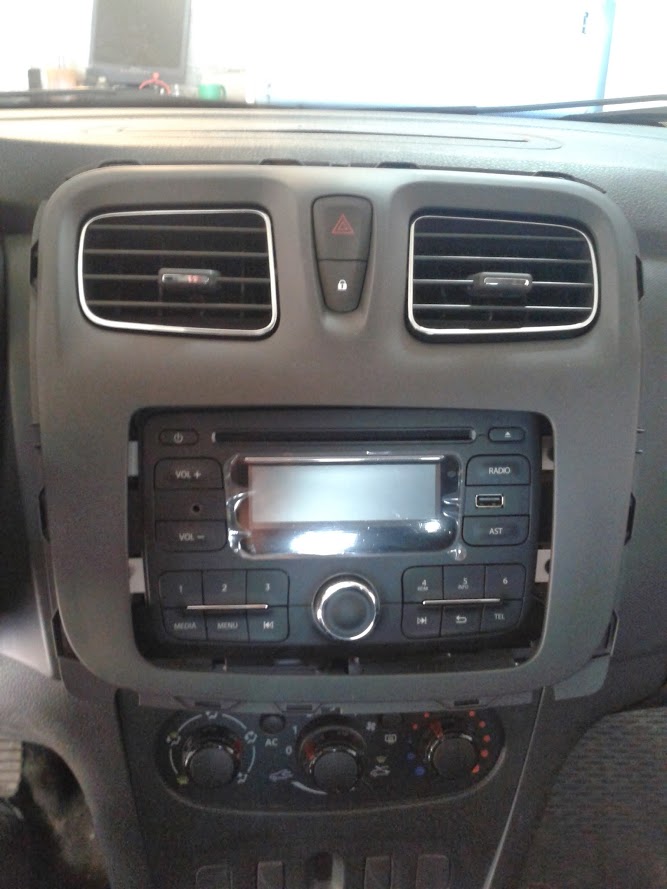

Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана. Снимается с фиксаторов достаточно трудно, придется помогать съемниками или отверткой обёрнутой тканью.

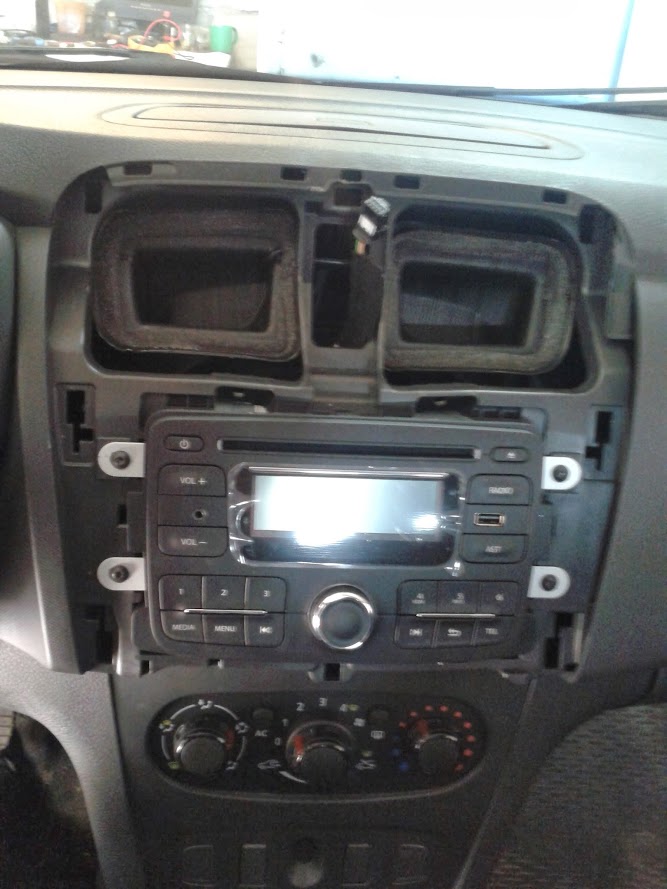

Фото со снятой панелью. В процессе снятия необходимо отсоединить разъем идущий к кнопкам ЦЗ и аварийки.

Саму магнитолу откручиваем ключами ТОРКС (звездочка)

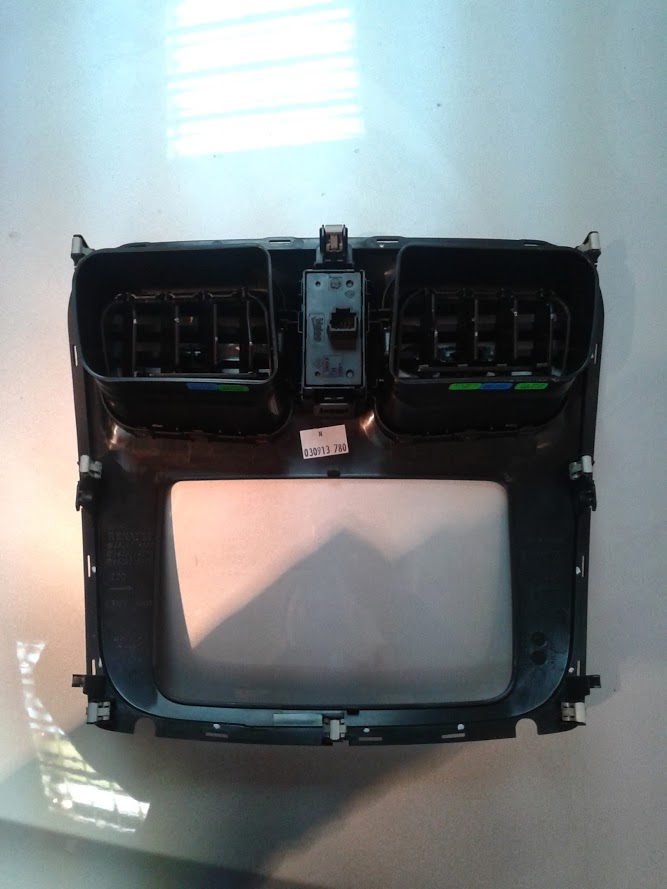

И фото самой панели, для понимания в каких местах находятся крепления и фиксаторы.

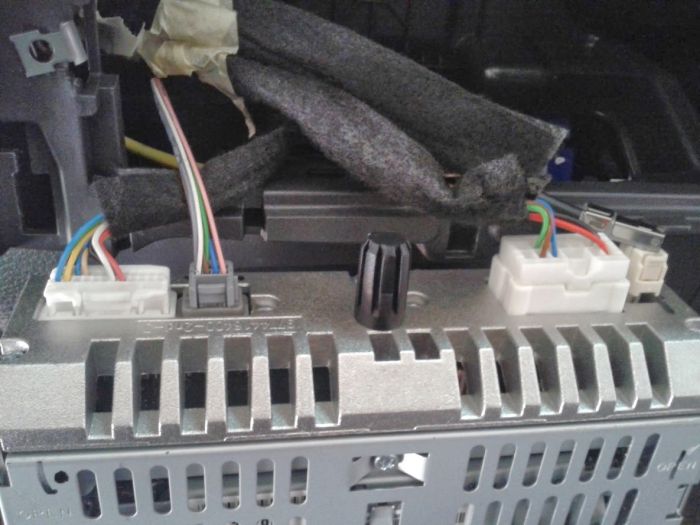

Разъемы штатной магнитолы Renault Logan 2

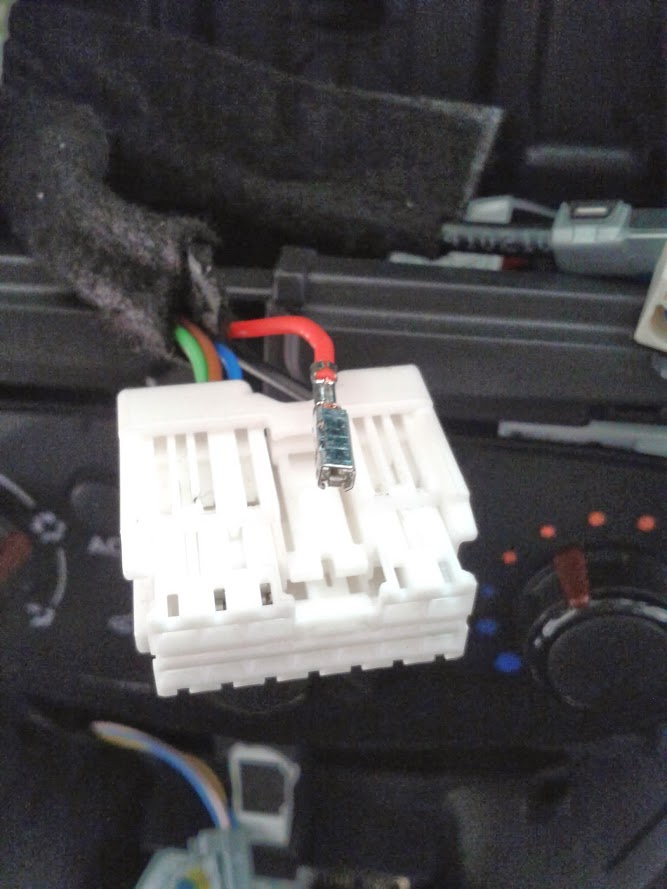

Вот так выглядят разъемы в колодке

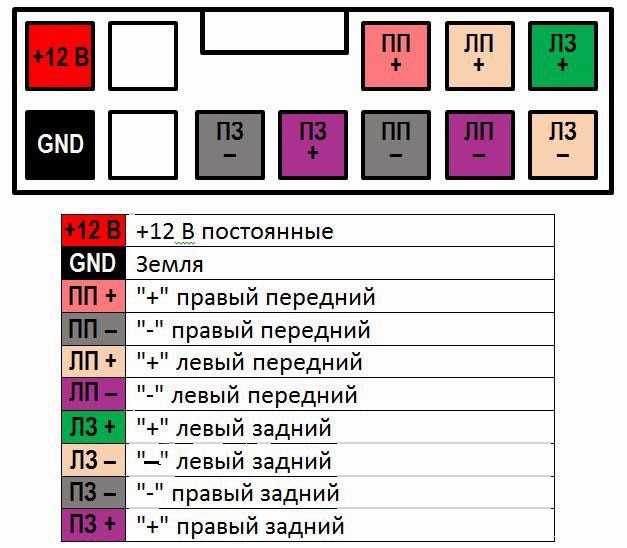

Распиновка разъемов для подключения задних динамиков (в случае их отсутствия в базовой комплектации).

Для справки: задние динамики размером 13 см.

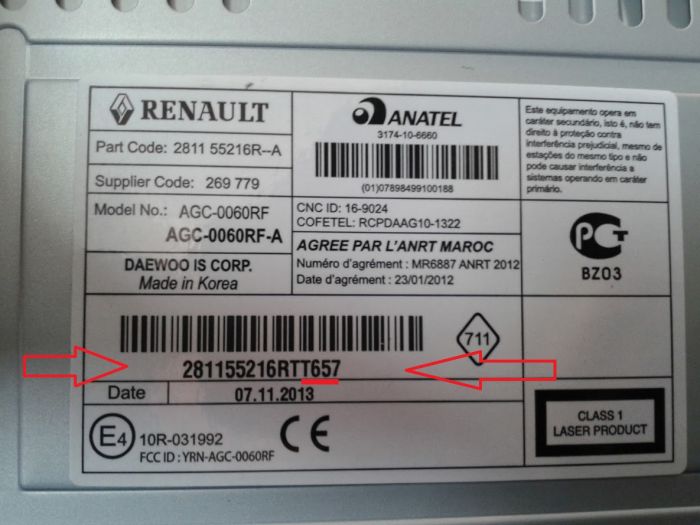

Обратная часть магнитолы, подчеркнутые 4 символа (1 буква и 3 цифры) - это пре-код вашей магнитолы, по которому можно узнать код от неё.

Генератор кода находится здесь

Фото и материал: Александр, logan.in.ua

Видеоролик в помощь по снятию магнитолы на Рено Логан, Сандеро 2

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом


Понравилась статья?

 - поделитесь с друзьями и коллегами! Кнопки ниже:

Поделиться:
Комментарии (12)
kulikov # 10 июля 2014 в 08:24 0
номер панели (которая сфотографировала с обратной стороны с наклейкой N 030913 780) не подскажете?
LNV69 # 7 июня 2015 в 01:22 0
у меня аналогичная просьба с kulikov, каталожный номер панели (которая сфотографировала с обратной стороны с наклейкой N 030913 780) не подскажете?, подробнее на renault-drive.ru.
drty # 5 октября 2015 в 22:14 0
682608350R черная глянцевая с серебристой окантовкой; 682601960R – черная глянцевая; 682609827R – черная матовая с серебристой окантовкой; 682601883R – черная матовая.
or07 # 23 октября 2015 в 09:50 0
моленький вопрос куда делся жолтый. и разводку второй колодки плиз , если не трудно.
serega # 29 октября 2015 в 10:10 0
Доброго дня, подскажите пожалуйста, езжу на логане 2 покаления, штатная магнитола просто перестал функционировать usb разьем.за ранее спасибо.
александр # 7 ноября 2015 в 21:27 0
Можно ли к штатной магнетоле рено логан 2подключить уселитель
Александр # 27 декабря 2015 в 13:09 0
Можно. С помощью специального блока-переходника.
александр # 10 января 2016 в 21:26 0
подскажите кто знает характеристики данного апарата очень надо!
Михаил # 27 марта 2016 в 08:55 0
Как подключить Таксометр?
Дмитрий # 25 апреля 2016 в 16:31 0
Форумчане, не посчитайте за труд, подскажите.... Стоит штатная магнитола (без медианав), как упомянутая выше..., хочу снять ее и поставить пионер mvh av 270bt? вопрос: 1 - нужен ли переходник iso? 2 - нужен ли переходник для штатной радио антенны???, как подключить штатный подрулевой джостик к магнитоле и что понадобится для этого?? Стоят штатные передние динамики на 16.5, задние на 13, верно?? штатные какой фирмы, кто разбирал, стоит их менять на другие (какие характеристики по ватам в штатных??). Скажите, в задние двери становятся только 13-е или можно и больше, те же 16 или 17 через проставки??? ПОДСКАЖИТЕ, КТО И ЧТО ЗНАЕТ ИЛИ ПЕРЕДЕЛЫВАЛ В СВОЕМ АВТО?? GADMIT@BK.RU - личка, если кому не в труд - дайте совет. спасибо
dimon # 30 июня 2016 в 00:05 0
Как я понял стоит двухдиновая магнитола.во-первых нужна переходная рамка на магнитолу.про штатную радиоантенну не скажу,не сталкивался. А чтоб работал подрулевой джойстик нужно типо вот такого/зависит ещё от модели автор/Поддержка штатного ДУ на руле
Connects2 CTSRN007.2 (Renault). Штатные колонки стоят где-то на 90 Ватт фирма Renault,а менять на свое усмотрение. А задние динамики не обязательно ставить 17,16,они нужны для подигрывания,надо самое главное сделать сцену хорошую/передние/.и не забыть про ШВИ и проставочные кольца.У меня морел ультра интегро перед компанентка 16,5,зад 13 через усь мак Ауди 1200,ну и двери шумил и провода другие проложил потолще.мне хватает.
Андрей # 8 июня 2016 в 21:19 0
Куда подключать провод REM от двухканального усилителя к штатной магнитоле?
