Как разобрать дверь на Renault Clio \ Symbol

Разборка передней двери на Клио Симбол

Снятие ручки двери

Снятие дверной обшивки на Renault Clio Symbol

Снятие и замена электропривода замка двери

Для разборки передней двери требуется набор ключей-торкс (звездочки) Т15-Т30

Гаечный ключ на 8 и 10

Отвертки

Порядок работ:

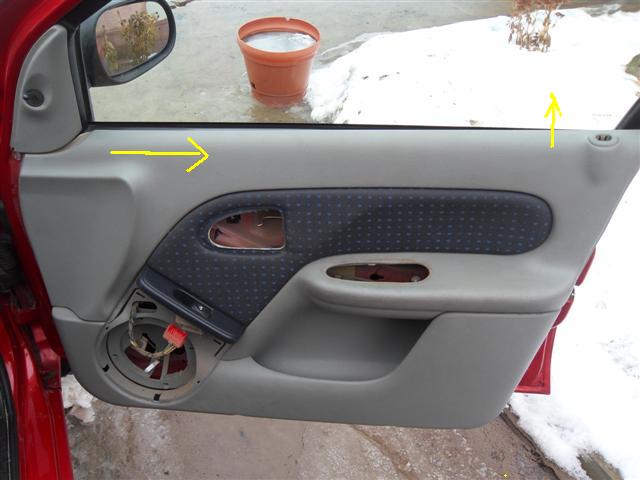

Откручиваем винты

На рисунке смотрите их расположение (желтые стрелки)

Снимаем декоративную решетку динамика указано синими стрелками

Для снятия надавить и потянуть на себя

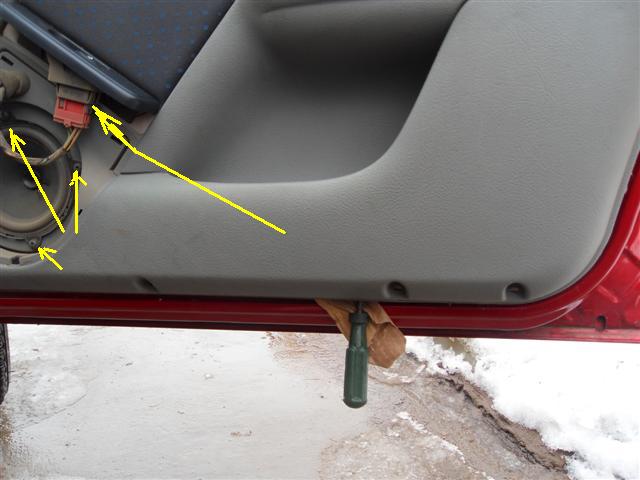

Откручиваем динамик и снимаем с него штекер, снимаем штекер с блока кнопки стеклоподъемника

Затем вставляем плоскую отвертку между обшивкой и корпусом двери и аккуратно отстегиваем

Обшивка держится на мастике и трех пистонах

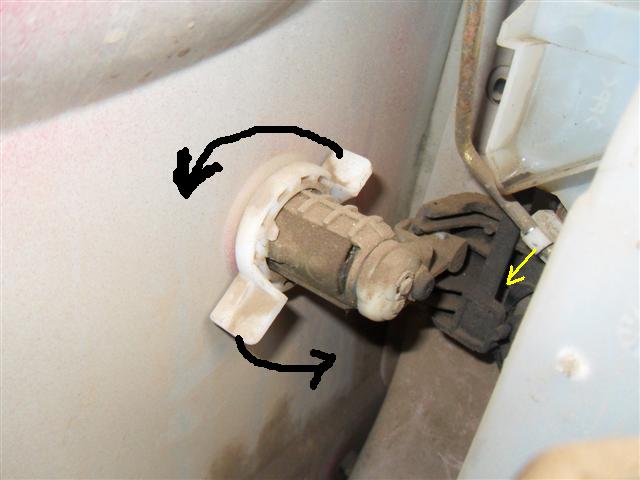

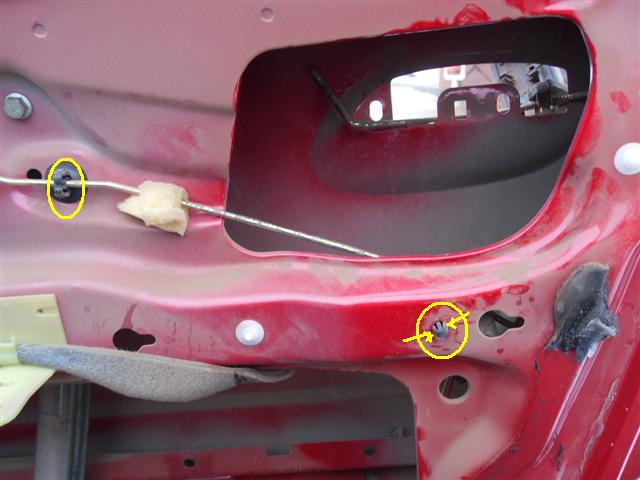

Откручиваем на пол оборота пластиковую гайку крепления личинки замка и немного вытягиваем личинку наружу

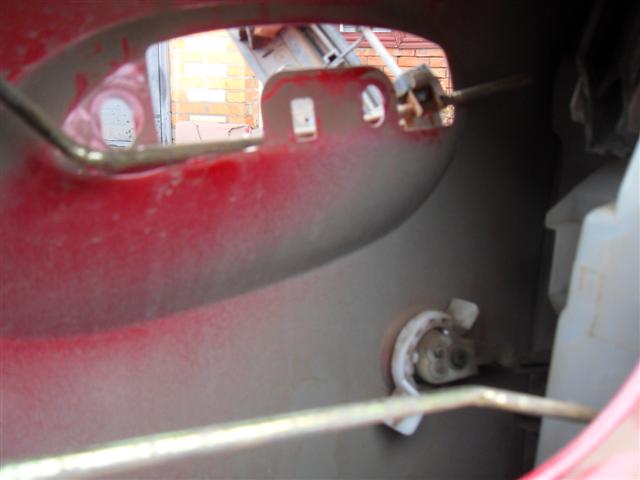

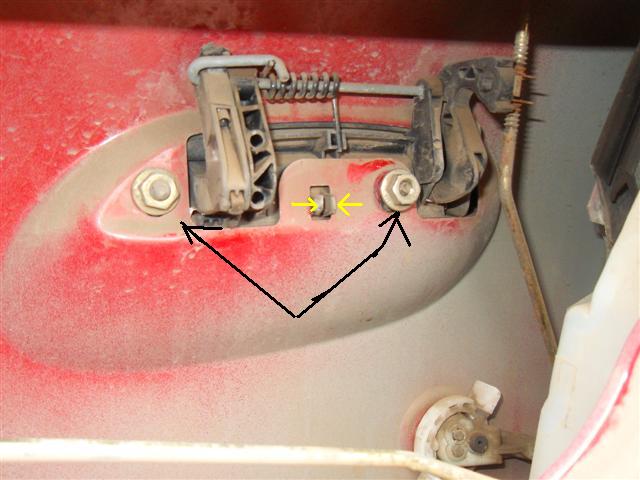

Откручиваем две гайки крепления дверной ручки и надавливаем на фиксаторы — указано желтыми стрелками

Снимаем дверную ручку

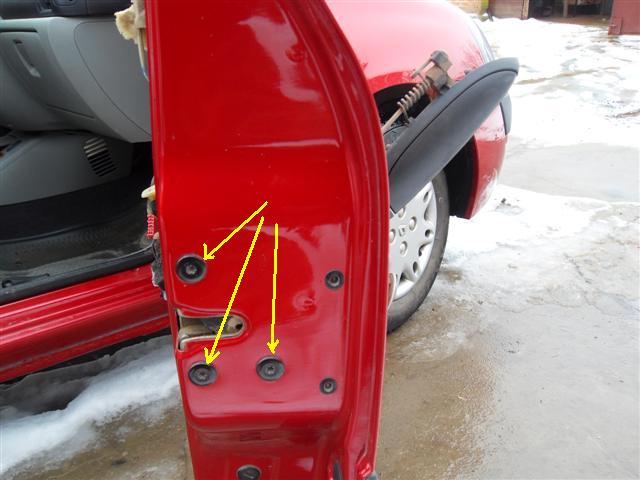

Откручиваем дверной замок — три винта

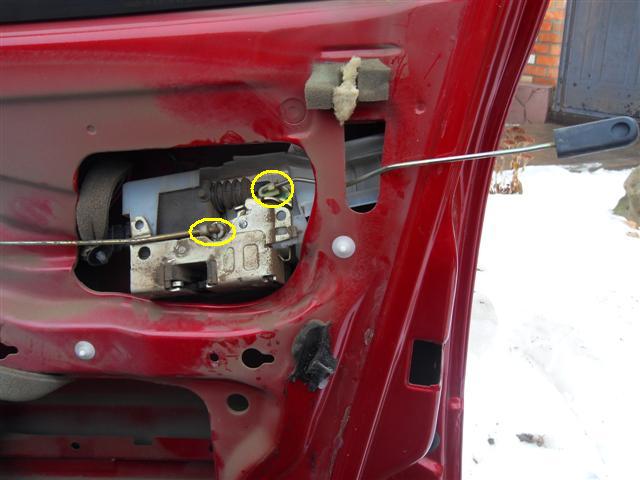

Снимаем тягу дверной ручки освобождая фиксаторы креплений

Для снятия тяги наклоняем замок и отсоединяем фиксаторы тяги

Снимаем замок

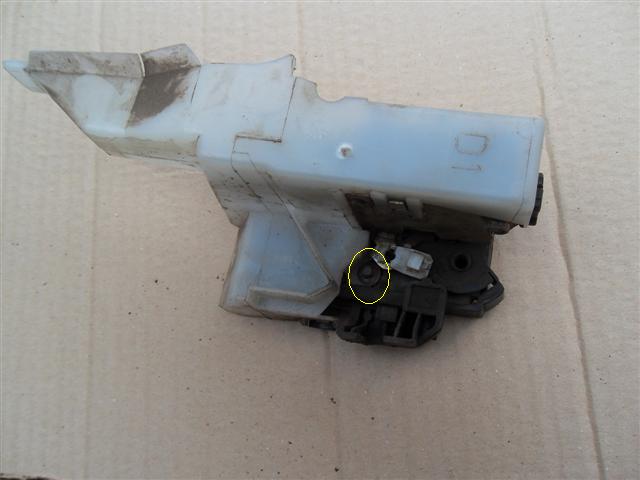

Для снятия кожуха с замка нужно отсоединить шайбу-фиксатор и снять сам кожух

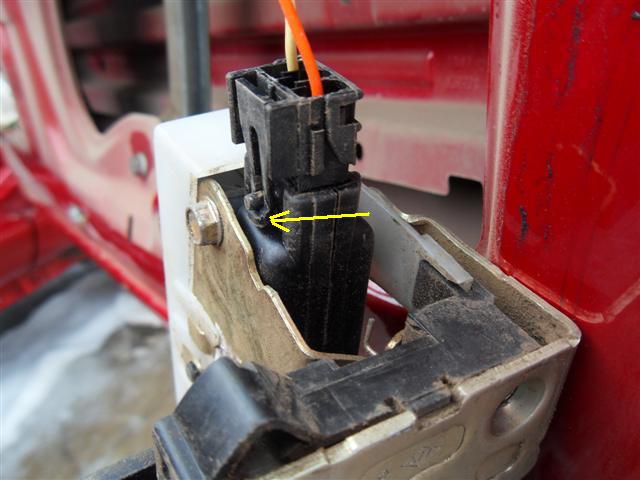

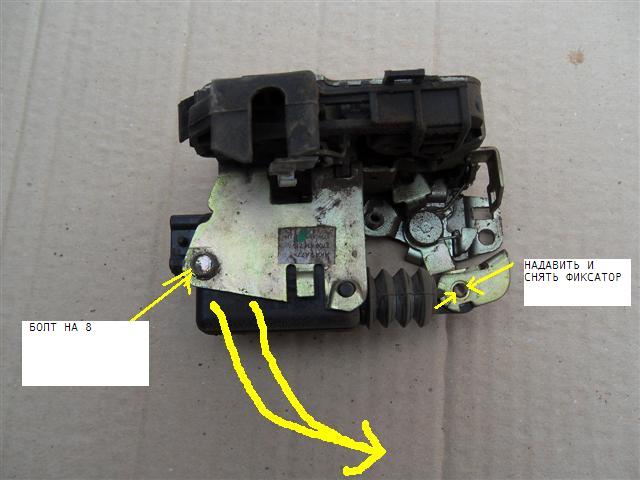

Далее откручиваем болт крепления электромотора — ключ на 8 и снимаем фиксатор.

Сборка в обратном порядке. Не забудьте про мастику на дверной обшивке — она предотвращает попадание пыли и воды в салон.

Автор: Кузнец (renault-symbol-club.ru)
